皮带运输机的设计(机电一体化)

来源:  资料编号:TH24050309  文件类型:  资料等级: %D7%CA%C1%CF%B1%E0%BA%C5%A3%BATH24050309
以下是大纲或介绍,如需要完整的资料请购买.
提示:本资料已审核过,内容严格保密,格式标准,质量保证.
1.无需注册,购买下载后即可获取该完整资料.
2.本站提供下载链接或联系客服发送资料.

摘  要
带式输送机是现代物料连续运输的重要设备,是连续运动的无端输送带运送货物的机械,用胶带作为输送带的带式输送机称为胶带输送机,简称胶带机。它是提升和运输机械的重要组成部分,它具有结构简单、成本低、运输距离长、效率高的优点。其主要用于冶金、采矿、煤炭、电站、港口以及工业企业。它将为我国各矿业装卸工作的机械化、现代化作出越来越大的贡献。
现有技术中煤矿井下普掘矸煤运输设备以刮板输送机为主,其缺陷是容易出现卡链条、断链条、机头链轮断齿,卡刮板、断刮板、底链易出槽等故障。另外,由于机器笨重,安装撤除环节复杂,设备故障率高,造成工人劳动强度大,工作效率低,配件投资多等问题。再者是刮板运行过程中矸石与刮板对溜槽的挤压或刮卡,容易产生火花,形成安全隐患,不利于安全生产。
本文针对这种情况主要介绍了一种煤矿井下掘进矸煤运输简易皮带机。首先,介绍了带式输送机的工作特点、发展概况、工作原理及分类;其次,介绍了胶带的摩擦传动原理;最后,根据带式输送机的工作条件对其进行了详细的设计计算,如驱动装置、机架等。此带式输送机结构简单、操作装拆卸方便、成本低、设备安全可靠,在煤矿井下广泛应用。
关键词:带式输送机; 工作原理; 发展概况; 驱动装置

ABSTRACT
Belt conveyer is one of most equipment used in bulk transport. Belt conveyer is continual motion machine of sideless conveying articles, using rubber belt to be conveyer belt is called rubber belt conveyer, and brief name is sealing-tape machine. Belt conveyer is an important component part of lifting and transport machinery. Its structure is very simple, and has low cost, long distance transport and very high productivity. It is mainly used in metallurgy、mining coal、power plant、port and industrial enterprises. It will make the bigger and bigger contribution for our country various mining industry loading and unloading mechanization and modernization.
In the existing technology, in coal mine common digs the gangue coal transport vehicle is mainly the scraper conveyer, its flaw is easy to appear the card chain link, to break the chain link, and the nose chain wheel breaks the tooth, the card scraper, breaks the scraper, the bottom chain is easy to overflow the breakdown and so on. Moreover, because machine is unwieldy, installment and removal link is complex, equipment failure rate is high, it creates the worker’s labor intensity in a big way, the working efficiency is low, the fitting invests is big and so on. Furthermore, in the scraper movement process the extrusion or blows the card of the gangue and the scraper to trough is easy to produce the spark, to form the hidden danger, is disadvantageous to the safety in production.
This article mainly introduced one kind of simple coal mine shaft tunneling gangue coal transportation belt conveyer in view of this kind of situation. First, it introduced the work characteristic of belt conveyer, the development survey, the principle of work and the classification; Next, it introduced the adhesive tape friction drive principle; Finally, it has carried on in detail design and calculation according to the working condition of belt conveyer, like drive, rack and so on. Its structure is simple, the installs and disassemble is convenient, the cost is low, the equipment safe is reliable, in coal mine shaft it is applied widely.
Keywords: belt conveyer; work principle; development survey; drive devices

带式输送机是由许多零部件和具有某些特殊功能的装置组成。输送带、托辊、机架等是沿输送机全长布置的,驱动装置、拉紧装置、储带装置和清扫装置等也是带式输送机的重要组成部分,它们的结构和工作原理对带式输送机整体特性影响很大。

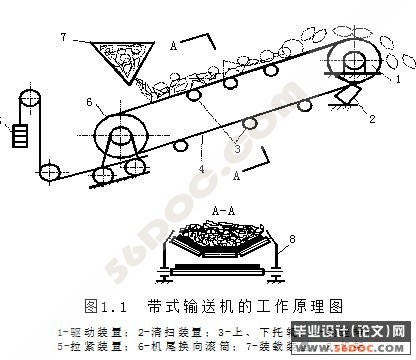

带式输送机是以胶带作为牵引机构和承载机构的连续运输机械,所以也称胶带输送机。随着带式输送机在国民经济各部门中日益广泛的应用,其结构简单、运行平稳可靠、能耗低,对环境污染小、便于集中控制和实现自动化、管理维护方便、在连续装载条件下可实现连续运输等许多优点,越来越被人们深刻理解和认识,因而针对生产需求设计出了通用带式输送机和各种各样的特种带式输送机。虽然它们结构各异,使用场合也不同,但是它们的工作原理基本是相同的,即大多属于以输送带兼作牵引机构和承载机构的连续运输机械,只有极个别的带式输送机(如钢丝绳牵引带式输送机)的输送机只作为承载机构。

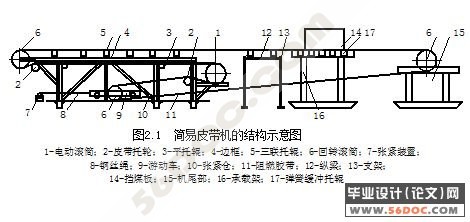

皮带运输机的设计

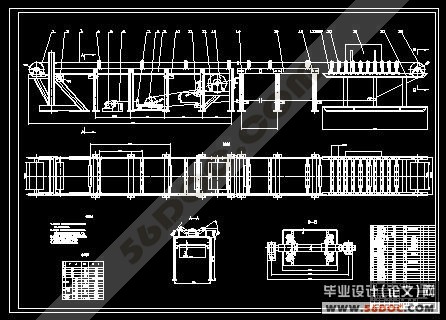

皮带运输机的设计
皮带运输机的设计
皮带运输机的设计
皮带运输机的设计


目    录   33000字
第1章 绪论    3
第1.1节 课题设计的目的和意义    3
第1.2节 带式输送机的现状及发展    3
第1.3节 带式输送机的工作原理、适用条件及优缺点    5
第1.4节 带式输送机的分类    8
第1.5节 带式输送机的布置形式    12
第1.6节 倾角    13
第1.7节 带式输送机的主要部件    15
第2章 带式输送机的设计与计算    19
第2.1节 设计方案的确定    19
第2.2节 有关参数的确定    21
第3章 电动滚筒的设计计算    32
第3.1节 电动滚筒中电动机的选型    32
第3.2节 电动滚筒齿轮传动机构计算    34
第3.3节 电动滚筒中其他主要零部件设计计算    54
第4章 拉紧装置的选用与机架设计    87
第4.1节 拉紧装置选用    87
第4.2节 机架的设计    89
第5章 电机控制线路的动作过程    90
第6章 带式输送机的安装及典型故障分析    91
第6.1节 安装要求    91
第6.2节 典型故障分析    94
结   论    96
参考文献    96
翻译部分    97
英文原文    97
中文译文    103
致  谢    108

对我有帮助
(3)
100%
暂时不需要
(0)
0%
