VMC加工中心总体及X轴进给系统设计(含CAD图,SolidWorks三维图)

1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.
密 惠 保

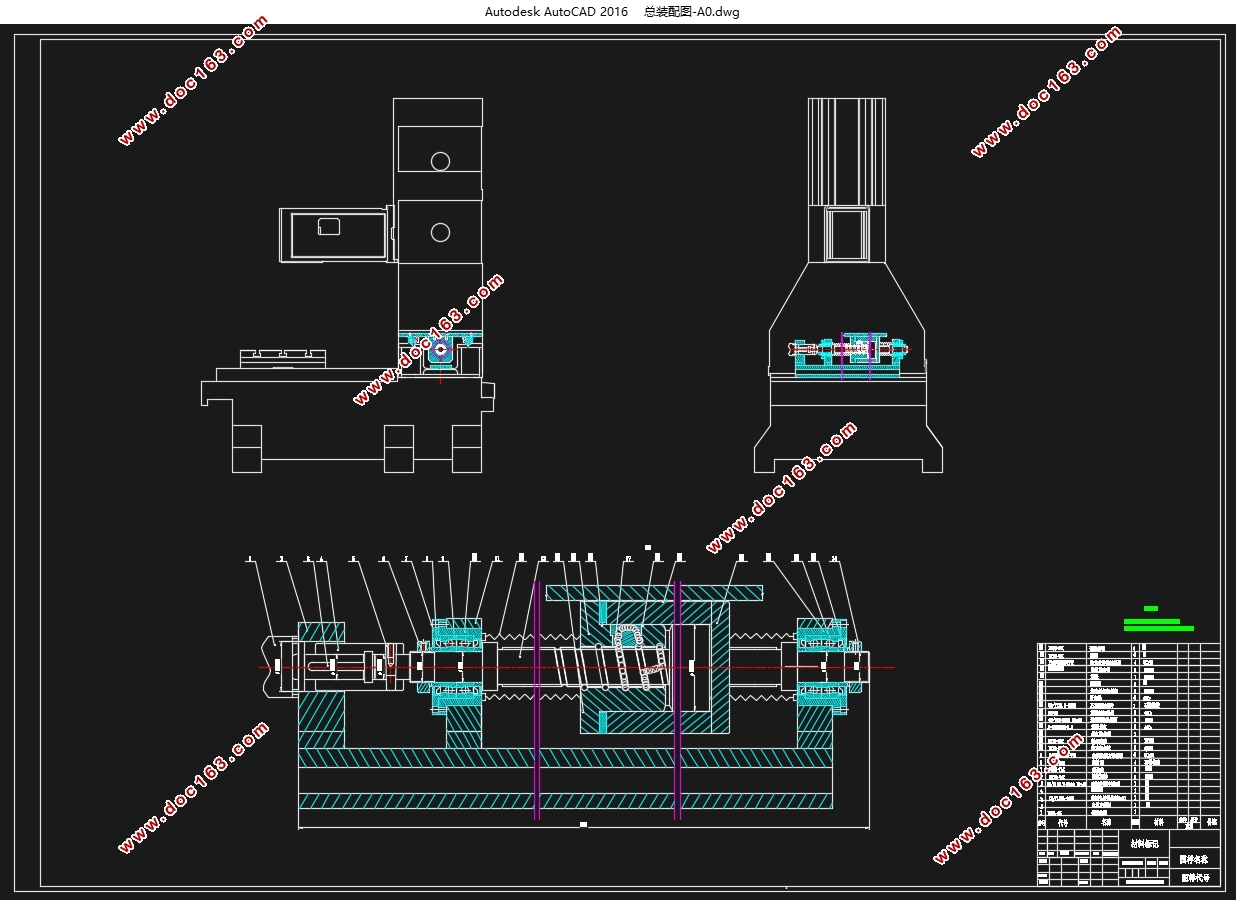

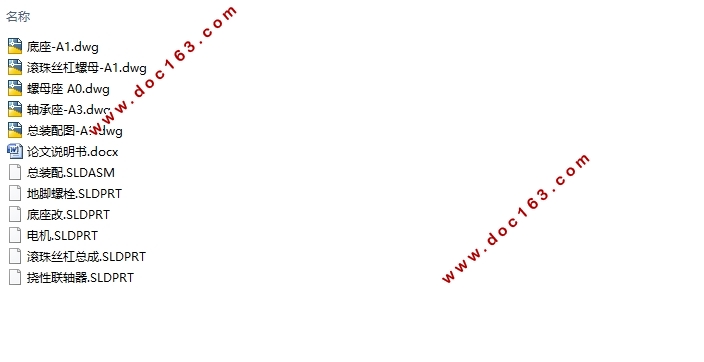

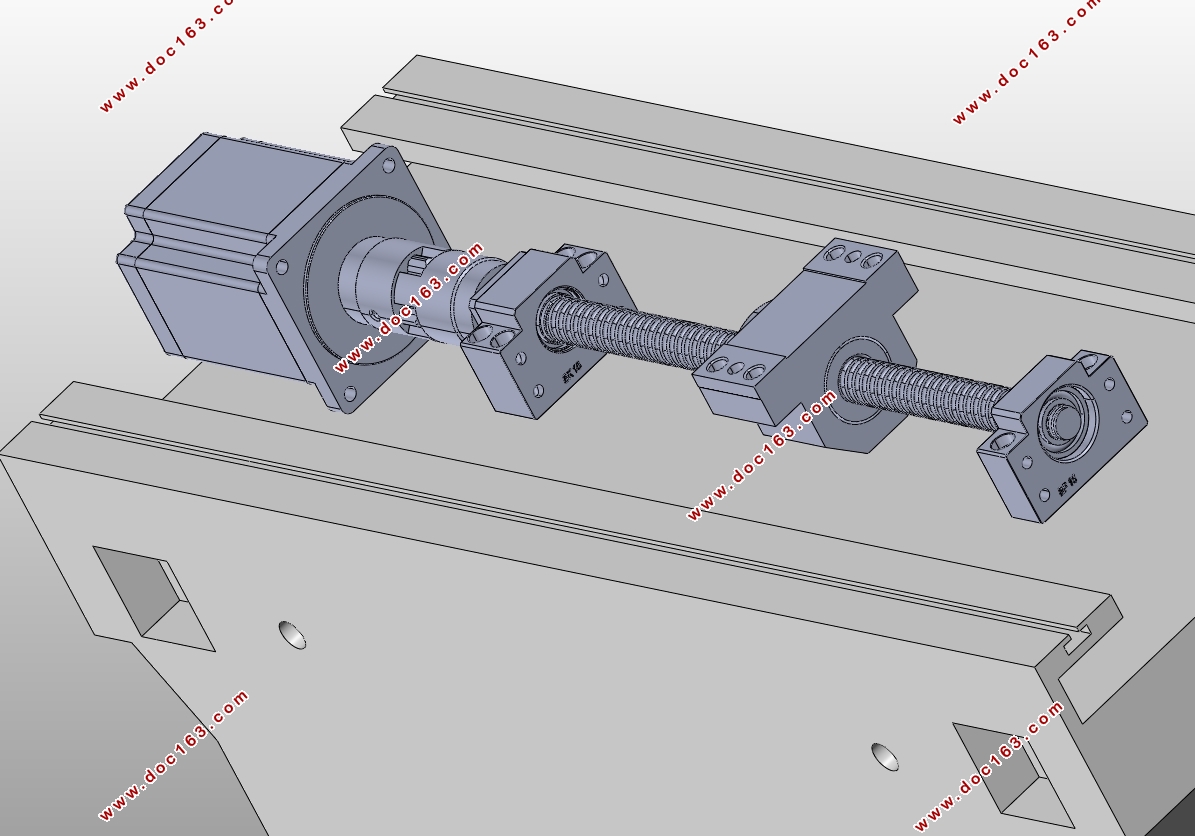

VMC加工中心总体及X轴进给系统设计(含CAD图,SolidWorks三维图)(论文说明书10000字,CAD图5张,SolidWorks三维图)
加工中心做为一种综合性的自动化机床,可以通过数字程序加工较为复杂的零件,而且可以保持一个较高的精度。加工中心特别适合用于钻、铣、镗、攻丝等工艺加工方法。广泛的应用于机械行业。
本文的主要目的是设计一种加工中心的主要传动机构于X轴方向上的进给系统设计。首先,需要充分了解加工中心的结构,确定方案,对伺服电机、丝杠螺母组件、轴承及相应的结构件等零件进行设计计算。
纵向进给机构总体方案设计
总体设计方案
为了提供一定的精度和传动稳定性以及紧凑的设计,采用螺栓螺母驱动。由于高速和大型立式加工中心的设计,采用了两端固定技术。为了提高变速器的刚性和自由度,请使用预装结构。由于移动部件的重量和工作负载较低,可以滚动直线导轨,减少移动部件与工作台之间的摩擦,增加主轴的柔软度,从而不上升。根据快速进给速度和反应速度选择发动机。针对本项目立式加工中心立式导轨机构的设计特点,选用了具有快速进料和快速响应特性的交流伺服电机。使用直接传输连接。
加工中心的主要参数
主轴转速 20-6000rpm [版权所有:http://think58.com]
快速进给速度 X=40m/min
工作台行程 X=800mm Y=700mm Z=800mm
工件及夹具最大重量 400kg
工作台尺寸 400×400
主轴马力 5.5kw
三轴切削进给速度 1~10000mm/min
工作台导轨的摩擦系数μ 0.1
静摩擦因素μ0 0.2
定位精度 20um/300mm
全行程 6um
重复定位精度 12um
要求寿命 1000 小时(单班制工作十年)
[资料来源:http://www.THINK58.com]





[资料来源:www.THINK58.com]


目录
摘要 I
ABSTRACT II
第1 章 绪论 1
1.1 课题研究的背景和意义 1
1.2 国内外研究现状及发展趋势 1
1.2.1 高速立式加工中心在国内外发展状况 1
1.2.2 加工中心的发展趋势 2
1.3 课题研究内容 3
第2 章 纵向进给机构总体方案设计 4 [资料来源:http://www.THINK58.com]
2.1 总体设计方案 4
2.2 纵向进给机构所需要的主要部件 4
2.2.1 滚珠丝杠螺母副 4
2.2.2 其它支撑组件 6
2.2.3 电动机 6
2.2.4 滚动直线导轨 7
2.2.5 联轴器 7
2.3 本章小结 8
第3 章 纵向进给机构详细设计 9
3.1 基础转速、载荷计算 9
3.2 滚珠丝杠副的选择设计计算 10
3.2.1 切削力计算 10
3.2.2 滚珠丝杠螺母副的选型 11
3.3 电动机的选型计算 26
3.3.1 交流伺服电动机容量的选择原则 26
3.3.2 交流伺服电动机的选择计算 27 [来源:http://www.think58.com]
3.4 导轨的选型计算 31
3.4.1 导轨的设计程序及内容 31
3.4.2 滚动导轨的寿命计算 31
3.5 其他组件设计 35
3.6 本章小结 35
总结展望 36
致谢 38
参考文献 39
