五层3800平米南京某科技产业园公寓楼设计(含建筑图结构图,pkpm)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

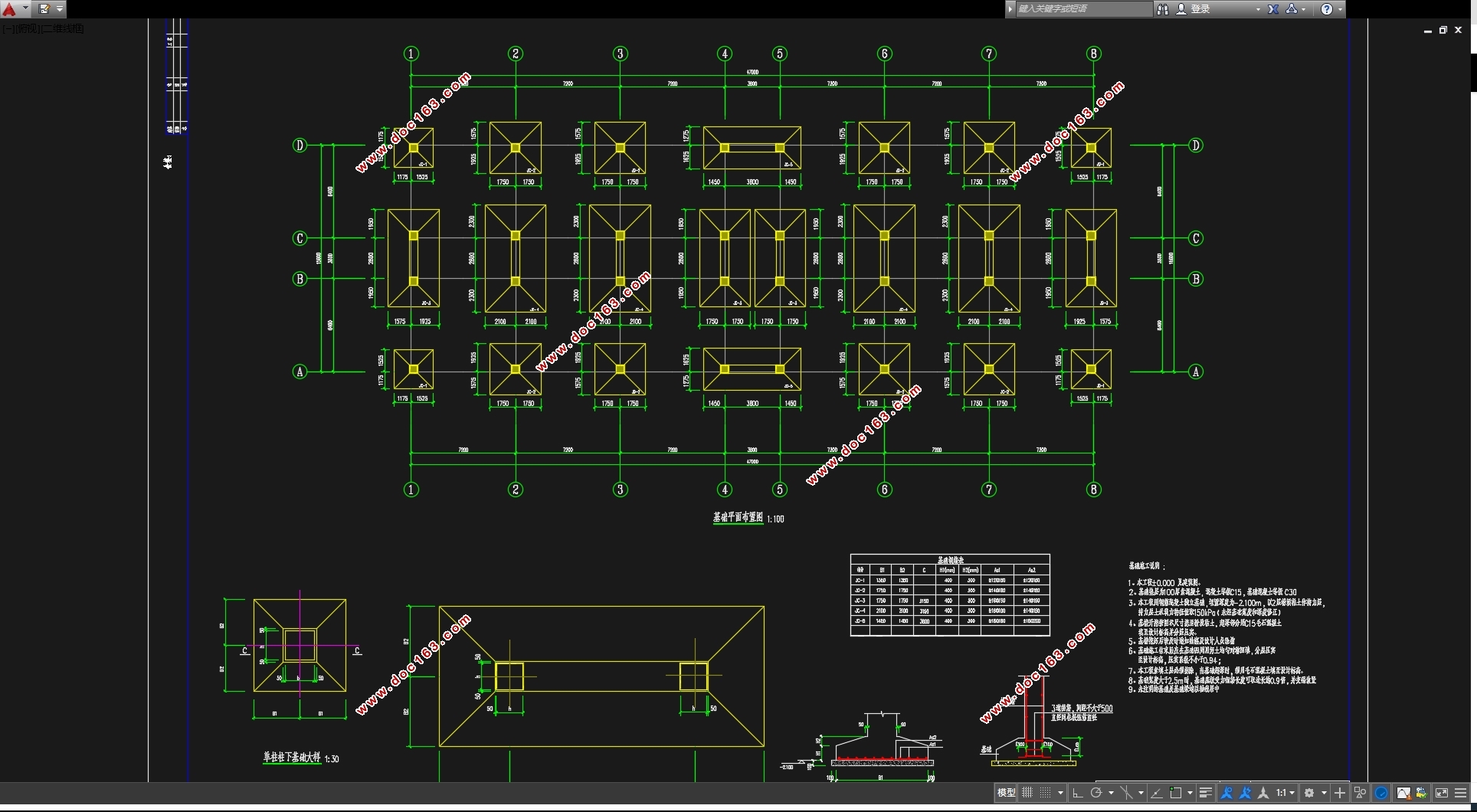

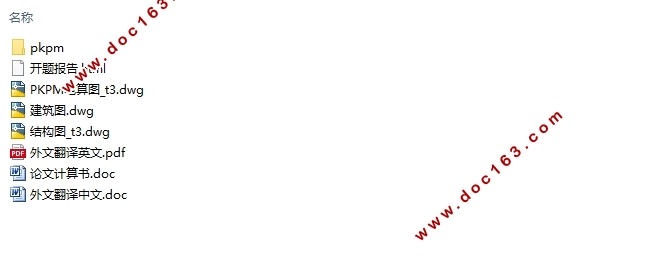

五层3800平米南京某科技产业园公寓楼设计(含建筑图结构图,pkpm)(开题报告,外文翻译,论文计算书18000字,CAD建筑图8张,CAD结构图11张,pkpm电算)
摘  要
本工程位于南京市,为某科技产业园的公寓楼,其合理设计使用年限为50年。本设计采用钢筋混凝土框架结构设计体系,方案为五层对称结构,设计层高为3.3 m。
本工程结构设计采用多层钢筋混凝土框架结构,基本步骤为:结构计算简图的确定;荷载计算;内力分析;内力组合;梁、柱截面配筋、板的设计、楼梯的设计、基础的设计以及结构施工图的绘制等。其中,内力计算考虑以下四种荷载作用,即恒荷载、活荷载、风荷载以及地震作用;柱、板的设计采用弹性理论;梁的设计采用塑性理论;楼梯选用板式楼梯;基础选用柱下独立基础。在进行截面抗震设计时,遵循了强剪弱弯,强柱弱梁,强节点弱构件的设计原则,且满足构造要求。
关键词:框架结构;地震作用;内力;设计;配筋
ABSTRACT
This project is an apartment of one Science and Technology Industry Park, located in Nanjing.It has 50 years of reasonable design life.Reinforced concrete frame structure design system is adopted by this design. The main body hasfive stories and it is symmetrical structure.The design height is 3.3m.

[资料来源:http://think58.com]

Reinforced concrete frame structure is adopted in this engineering. The design includes determination of structure calculating diagram; calculation of load; analysis of internal force; combination of internal force; reinforcement for beams and columns; the design of slab, stair and basement; the drawing of structural working plan. Dead load, live load, wind load and earthquake action are considered. The design of beams is based on plastic analysis. Slab stair and independent foundation are selected in this design. In the seismic design, the design principle of “strong column and weak beam, strong shear and weak bending, strong joint week member” is obeyed. And the cross-section can meet the demand of construction.
KEYWORDS: frame;action of earthquake;internal force;design;reinforcement

题目:南京某科技产业园公寓楼设计方案(一)
本工程位于江苏省南京市,为某科技产业园的公寓楼,其合理设计使用年限为50年。要求采用钢筋混凝土框架结构体系进行设计,地上五层,建筑平面长宽约47m×16m,建筑面积约为3800m2,设计基本资料如下: [资料来源:http://THINK58.com]
1.1气象资料
(1)基本风压值:W0=0.40kN/m2
(2)基本雪压值:S0=0.65kN/m2
1.2水文地质条件
   (1)场地土层分布
根据现场钻探鉴别、原位测试及室内试验成果综合分析,场地内岩土层划分自上而下分述如下:
第①层:杂填土:素填土:灰黄色,松散,成分为粘性土夹碎石及腐殖物。层厚0.2~3.5m。近期填积,填龄<5年。
第②层:粉质粘土:灰黄色,可塑,含高岭土及铁锰氧化物,根据标贯锤击数及土工试验成果,土质不均,中等压缩性。层顶埋深0.2~2.2m,层厚0.2~4.4m。
第③层:粉质粘土:黄褐色,局部紫红色,硬塑,局部可塑,部分为粘土,含高岭土及铁锰氧化物,根据标贯锤击数及土工试验成果,土质不均,中等压缩性。层顶埋深0.2~4.0m,层厚0.4~10.3m。
第④层:粉质粘土混砾石:粉质粘土,灰黄色,局部为灰色,软塑,局部可塑,砾石含量约30~40%,粒径约1~7cm,部分大于10cm,石英质,磨圆度较差。该层土全场分布,层顶埋深1.1~10.6m,层厚0.9~7.1m。
第⑤-1层:强风化泥质粉砂岩:砖红色,风化强烈呈土状,手捻即碎。层顶埋深2.1~8.7m,层厚0.3~6.0m。
第⑤-2层:中风化泥质粉砂岩:砖红色,岩芯较完整呈长柱状,属极软岩,岩体基本质量等级为Ⅴ级,仅局部钻见,未揭穿。
[来源:http://think58.com]




[资料来源:www.THINK58.com]

五层3800平米南京某科技产业园公寓楼设计(含建筑图结构图,pkpm)
五层3800平米南京某科技产业园公寓楼设计(含建筑图结构图,pkpm)
五层3800平米南京某科技产业园公寓楼设计(含建筑图结构图,pkpm)
五层3800平米南京某科技产业园公寓楼设计(含建筑图结构图,pkpm) [来源:http://think58.com]
五层3800平米南京某科技产业园公寓楼设计(含建筑图结构图,pkpm)
五层3800平米南京某科技产业园公寓楼设计(含建筑图结构图,pkpm)
五层3800平米南京某科技产业园公寓楼设计(含建筑图结构图,pkpm)
五层3800平米南京某科技产业园公寓楼设计(含建筑图结构图,pkpm)

[资料来源:THINK58.com]


五层3800平米南京某科技产业园公寓楼设计(含建筑图结构图,pkpm)


目录
摘  要    1
ABSTRACT    2
第一章  设计资料    1
1.1  气象资料    1
1.2  水文地质条件    1
1.3  场地地震效应评价    2
1.4  荷载资料    2
1.5  所用材料    3
第二章  结构布置、计算简图及荷载计算    4
2.1  结构平面布置    4
2.2  确定计算简图    4
2.3  梁、柱截面尺寸    4
2.4  材料强度等级    5
2.5  荷载计算    6
 2.5.1 屋面横梁竖向线荷载标准值    6
2.5.2  楼面横梁竖向线荷载标准值    7 [资料来源:www.THINK58.com]
2.5.4  楼面框架节点集中荷载标准值:(图2-5)    9
2.6 风荷载    11
2.7 地震作用    12
2.7.1 建筑物总重力荷载代表值Gi的计算    12
2.7.2 地震作用计算:    13
第三章  框架内力计算    17
3.1  恒载作用下的框架内力    17
3.1.1 弯矩分配系数    17
3.1.2 杆件固端弯矩    19
3.1.3 节点不平衡弯矩    20
3.1.4 内力计算    21
3.2 活载作用下的框架内力    25
3.2.1 梁固端弯矩    25
3.2.2 各节点不平衡弯矩    26
3.2.3 内力计算    27
3.3 风荷载作用下的位移、内力计算    31
3.4 地震作用下横向框架的内力计算    35
3.4.1  0.5(雪+活)重力荷载作用下横向框架的内力计算    35
3.4.2  地震作用下横向框架的内力计算    41 [资料来源:http://THINK58.com]
第四章  框架内力组合    45
第五章  框架梁柱截面设计    56
第六章  楼梯结构计算设计    68
6.1  梯段板计算    68
    6.2 休息平台板计算    69
    6.3 梯段梁TL1计算    70
第七章 现浇楼板设计    72
7.1 跨中最大弯矩    72
7.2 求支座中点最大弯矩    73
7.3  C区格    74
7.4  B区格    75
第八章 柱下独立基础设计    78
8.1 荷载计算    78
8.2 确定基础底面积    79
8.3抗震验算    81
8.4地基变形验算    82
8.5基础结构设计(混凝土选用C30)    82
8.5.1 荷载设计值    82
8.5.2  A柱    82
8.5.3(B-C)柱基    85
第九章 软件分析结果与手算结果比较    88 [资料来源:THINK58.com]
参考文献    97
致谢    98
