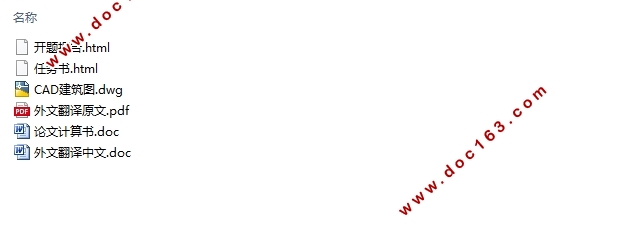

四层4800平米扬州某医院住院楼设计(含建筑图)(任务书,开题报告,外文翻译,论文计算书10000字,CAD建筑图8张)
摘  要
本工程为扬州市住院楼，由住院楼、门诊楼、急诊楼组成（见附图1）。其合理设计使用年限为50年。本计算书是设计其中的住院楼，采用钢筋混凝土框架结构设计体系，方案三为3跨四层对称结构（8.5m+2.8 m+8.5m），室内外高差0.45m，一层层高4.0m，二至四层层高3.9m。
本工程结构设计采用多层钢筋混凝土框架结构，基本步骤为：结构计算简图的确定；荷载计算；内力分析；内力组合；梁、柱截面配筋、板的设计、楼梯的设计、基础的设计以及结构施工图的绘制等。其中，内力计算考虑以下三种荷载作用，即恒荷载、活荷载以及地震作用；柱、板的设计采用弹性理论；梁的设计采用塑性理论；楼梯选用板式楼梯；基础选用十字交叉条形基础。在进行截面抗震设计时，遵循了强剪弱弯，强柱弱梁，强节点弱构件的设计原则，且满足构造要求。
关键词：框架结构  地震作用  内力  配筋

ABSTRACT
 The project of yangzhou city hospital building, composed of hospital building, the outpatient service, emergency floor (see Fig.1). The reasonable design of use fixed number of year for 50 years. The calculation of the hospital building design, uses the design of reinforced concrete frame structure system, the scheme of three 3 across four symmetrical structure (8.5 m + 2.8 m + 8.5 m), Interior height 0.45m, one-storey 4.0m, two to four layers of high 3.9m. [来源：http://think58.com]
The engineering design multilayer reinforced concrete frame structure, The determination of basic steps as follows: the structure calculation diagram; The load calculation; The internal force analysis; Internal force combination; Beam and column section reinforcement, the board design, the design of stair, basic design and structure of the construction drawing, etc. Among them, the internal force calculation, consider the following three kinds of load is constant load, live load and seismic action; The design of the column, the board by using elastic theory; Beam design adopts the theory of plasticity; Stair chooses plate stair; Selects the cross bar basis. When making section seismic design, following the strong shear weak bending, strong column weak beam, strong node weak component design principle, and satisfies the requirement of construction.
Keywords: Frame structure；Seismic action； Internal force；Reinforcement

本设计为三跨四层的钢筋混凝土框架结构，主要设计资料如下：
1.1 设计标高

[版权所有：http://think58.com]

室内设计标高±0.000，室内外高差450 。
1.2 气象资料
基本风压：0.4  ；
基本雪压：0.35 :；
主导风向：冬季：西北，夏季：东南。
1.3 工程地质与水文地质资料
建筑所在场地土类别为II类，地貌形态单一，地势平坦，地下水位在天然地面以下3.0米左右，地下水水质对混凝土无侵蚀性。经勘察，场地土层分布可划分为：
（1）素填土：厚度约为0.8米，地基承载力标准值fak=55KPa，Es=1.8MPa；
（2）粉质粘土：厚度约为5.2米，地基承载力fk=270kPa，Es=5.8MPa，qsa=49KPa；
（3）强风化泥质粉砂岩：未揭穿。
地基承载力特征值fak=240 kPa，土层类型为粉质粘土，Ⅱ类建筑场地。地下水位埋深为3.0～4.0 m，年变幅约1.0 m，地下水无侵蚀性。
