三层2194平米南京科技产业园单身公寓楼宿舍楼设计(含建筑图结构图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

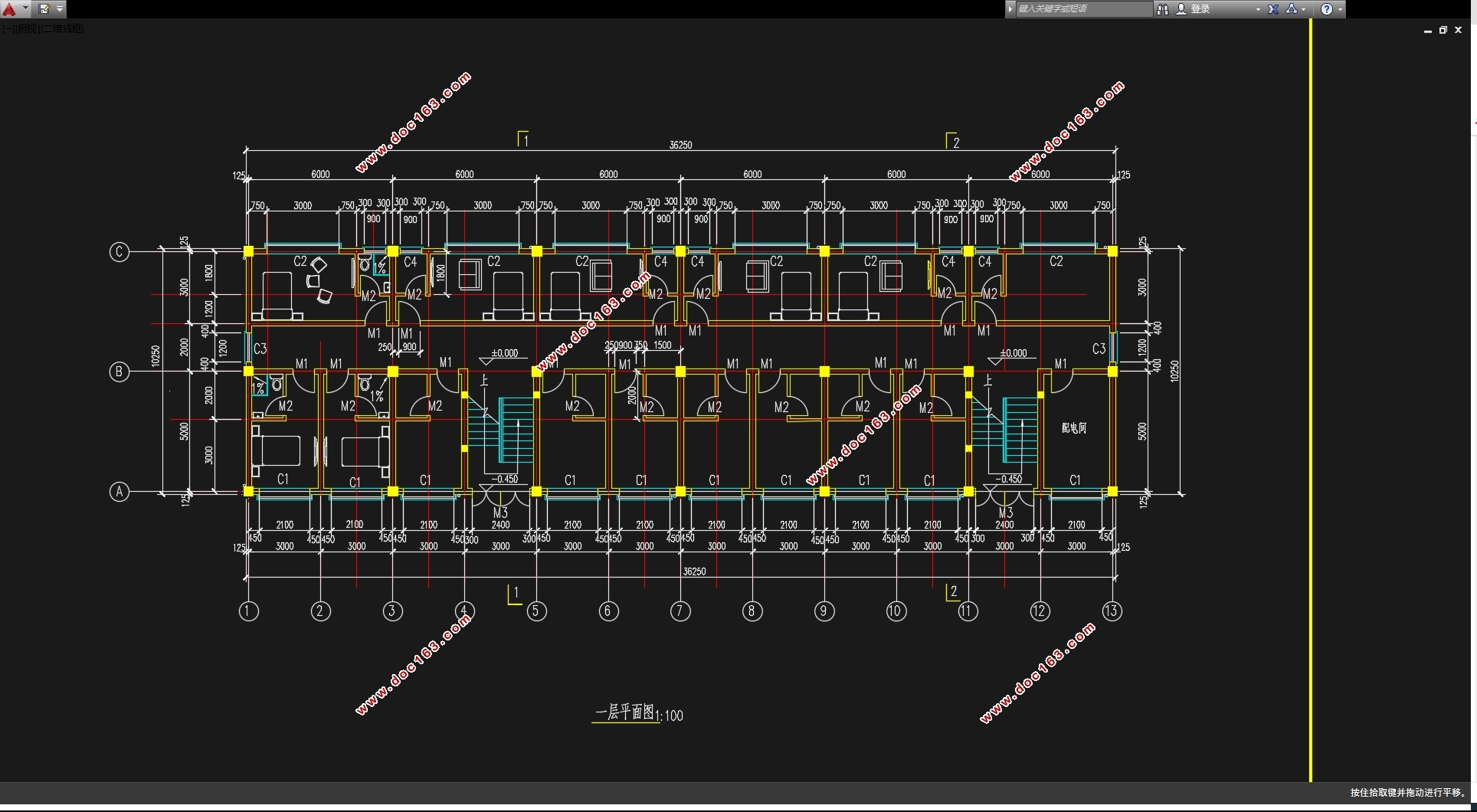

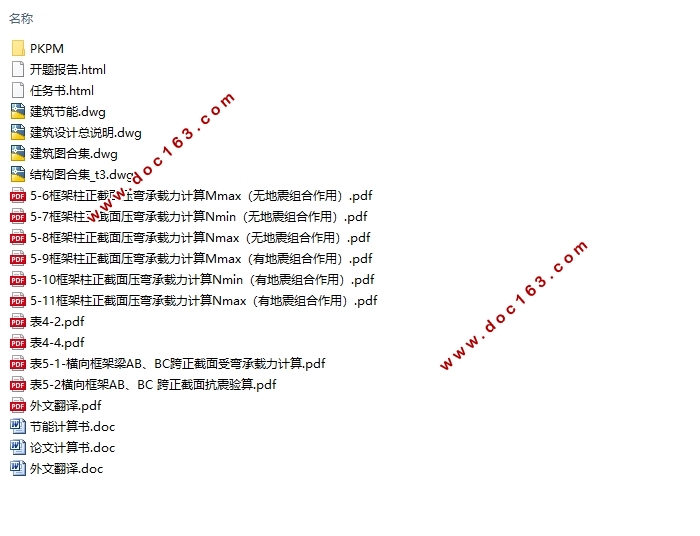

三层2194平米南京科技产业园单身公寓楼宿舍楼设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书11900字,节能计算书,CAD建筑图8张,CAD结构图12张,PKPM)
摘  要
由于框架结构的优点是建筑平面布置灵活,易于满足设置大空间的要求,立面处理也易于满足建筑艺术的要求,与其他结构相比,它是造价较低的一种结构体系。建筑物的外型由单一的矩形发展到了现在的L形、U形、弧形、原型等很多形状。建筑物的体型也由单一体型发展到了单元组合体和复杂体型。因此,多层工业、民用和公共建筑均采用了框架结构体系。
本毕业设计的工程项目名称为南京市某科技产业园单身公寓B栋设计。内容包括结构选型、结构布置、荷载计算、板块配筋、基础设计、内力组合等。本设计主体为地上三层,地下一层。一层层高为3.3m,其余层层高3.0m,底层高(自基础顶面)为4.5m,总建筑面积为2194.68㎡,室内外高差为0.450m,室内地坪为±0.000m。建筑高度9.450m。
本工程结构形式采用现浇钢筋混凝土框架结构,抗震设防烈度为7度;建筑基础采用桩筏基础,楼梯采用板式楼梯。结构计算结构计算包括手算和电算两部分,其中手算部分包括一榀框架的结构计算、框架柱下基础的计算、楼板计算、内力组合计算。电算部分采用PKPM结构设计软件进行分析计算对比。 [来源:http://www.think58.com]
关键词:结构布置  荷载计算 板块配筋  基础设计 PKPM

Design of Nanjing science and technology industrial park apartment building b (scheme a)
Abstract
The topic of these projects: the design of Qinzhou Public security Bureau Qinbei Branch Command Center in GX (No.2). The project contents include the structural form selection, the structure arrangement, the load calculation, there enforcement of plates selection, the design of foundation, internal force combination and soon. This building has 7 floors. The height of standard floor is 3.3m .The height of ground floor (from the top of the foundation) is 4.5m; the total area of it is 2194.68㎡. Thee elevation difference between indoor and outdoor is 0.450 m, and the interior floor elevation is ±0.000m. Besides, the total height of this building is 9.450m
The project structure using cast-in-place reinforced concrete frame structure, seismic fortification intensity is 7 degrees; the building foundation is an independent foundation under column, stairs with plate. Structure calculation structure calculation including the handed computer calculation wipers, including hand-counted part comprises frame structure calculation, the frame workloads jaconet slab, frame column foundation calculation, calculation, the combination of internal force calculation of floor. Electrical part adopts PKPM structure designs of ware for comparative analysis and calculation.

[来源:http://www.think58.com]

Keywords:Structural arrangement; Load calculation; Paltered enforcement; Foundation design; PKPM
  [资料来源:http://think58.com]
