五层2340平米盐城某高校宿舍楼设计(含建筑图结构图)

五层2340平米盐城某高校宿舍楼设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书11000字,CAD建筑图12张,CAD结构图8张)
摘要
毕业设计是专业课教学的综合实践性教学环节，是对大学四年来所学内容的复习和巩固。本设计主要是进行了结构方案中横向框架2轴框架的设计。在确定框架布局之后，进行了层间荷载代表值的计算，利用顶点位移法求出自震周期下的结构弯矩、剪力、以及轴力。然后计算竖向荷载，包括恒载、活载和雪载，在这些荷载作用下结构的内力，找出最不利的组合，然后选出最安全的计算结果配筋并绘图。此外还进行了室内楼梯、楼盖以及基础的设计，并将手算结果与电算结果进行校核、分析。
关键词：建筑设计; 框架结构; 钢筋混凝土 ;PKPM

Abstract
Graduation design is a comprehensive practical teaching of specialized course teaching, the contents of the review for four years. This design is mainly the design of transverse frame structure scheme of axis2  framework. In determining the distribution framework, the weight of each floor is calculated, using the vertex from the displacement method for moment, shear, and the earthquake cycle under axial force. Then calculate vertical load, including dead load, live load and snow load, internal forces in the structure of these loads, find the most unfavorable combination, and then select the calculation results the most secure and reinforcement drawings. In addition to the interior design of the stairs, floor and foundation, and will hand count the results of computer check, analysis results. [资料来源：http://think58.com]
Keywords
Architectural design ; Frames structure ; Reinforced concrete ; PKPM

本工程为某高校宿舍楼，位于盐城市，共五层，底层层高取4.2m，标准层层高取3.6m，总高度18.6m，室内外高差0.450m。平面呈矩形，建筑场地长宽约32.4m 14.4m，总建筑面积约2340 ，设防类别为丙类。要求采用钢筋混凝土框架结构，抗震设防烈度为7度，设计基本地震加速度值为0.10g，设计地震分组第二组。
1、气象资料
1）基本风压
2）基本雪压值
2、工程地质资料
   （1）场地条件：场地平整，根据地层的沉积特点和物理力学特性自上而下可划分为三层，各土层描述如下：
1）层：素填土，灰褐色，主要成分是粉质粘土，该土层普遍分布，约0.5m厚。
2）层：粉质粘土，褐色、褐黄色，该土层普遍分布，约5.2m厚。
3）粉质粘土，棕黄色，坚硬，该土层本次钻探未钻穿。
  （2）基础型式及持力层：本工程采用柱下独立基础基础，基础持力层位于第二层粉质粘土，地基承载力特征值fak=280kPa。

   （3）本工程地下水埋深为10m左右，地下水对钢筋混凝土结构不具有侵蚀性。
（4）场地无液化涂层，建筑场地类别为Ⅱ类。
3、结构和基础安全等级
1）建筑结构的安全等级为二级。
2）拟建场地位于7度区，按“建筑抗争设防分类标准”，本工程为丙类建筑，按7度设防标准采用抗震构造。
3）地基基础设计等级：乙级。


[资料来源：http://THINK58.com]

[资料来源：THINK58.com]

目    录
第一章   结构选型与布置    1
1.1结构选型与布置    1
1.2工程已知条件    1
第二章    确定计算简图    3
2.1确定计算简图    3 [资料来源：www.THINK58.com]
2.2梁柱截面的初步确定    3
2.2.1梁截面尺寸估算    3
2.2.2柱截面尺寸估算    3
2.2.3楼板厚度初选    3
2.3确定材料强度等级    4
2.4荷载计算    4
2.4.1屋面横梁竖向线荷载标准值    4
2.4.2楼面横梁竖向线荷载标准值    5
2.4.3屋面框架节点集中荷载标准值    6
2.4.4楼面框架节点集中荷载标准值    6
2.4.5风荷载计算    8
2.4.6地震作用    9
第三章   框架内力计算    16
3.1恒载作用下的框架内力    16
3.2活载作用下的框架内力    25
3.3风荷载作用下的位移、内力计算    31
3.4地震作用下横向框架的内力计算    36
第四章   框架内力组合    46
第五章    框架梁柱截面设计    52
第六章    楼梯结构计算设计    63 [资料来源：THINK58.com]
6.1梯段板计算    63
6.2休息平台板计算    65
6.3梯段梁计算    66
第七章  现浇楼面板设计    68
7.1跨中最大弯矩    68
7.2求支座中点最大弯矩    69
7.3 A区格    70
7.4 D区格    71

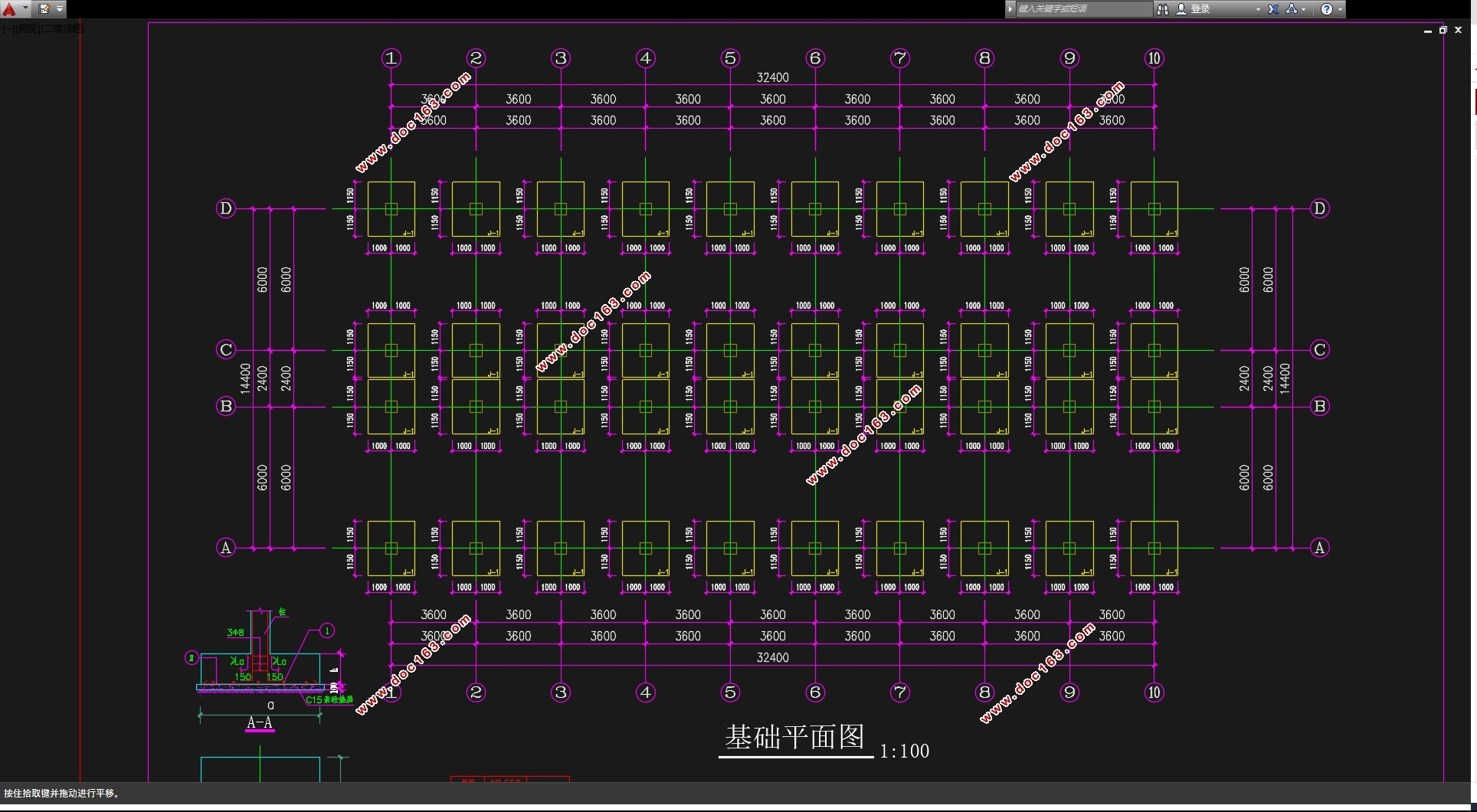

第八章  基础设计    73
8.1荷载计算    73
8.2确定基础底面    74
8.3基础结构设计    76
结语    80
致谢    81
参考文献    82
