四层2600平米南京某科技园办公楼设计(含建筑图结构图)

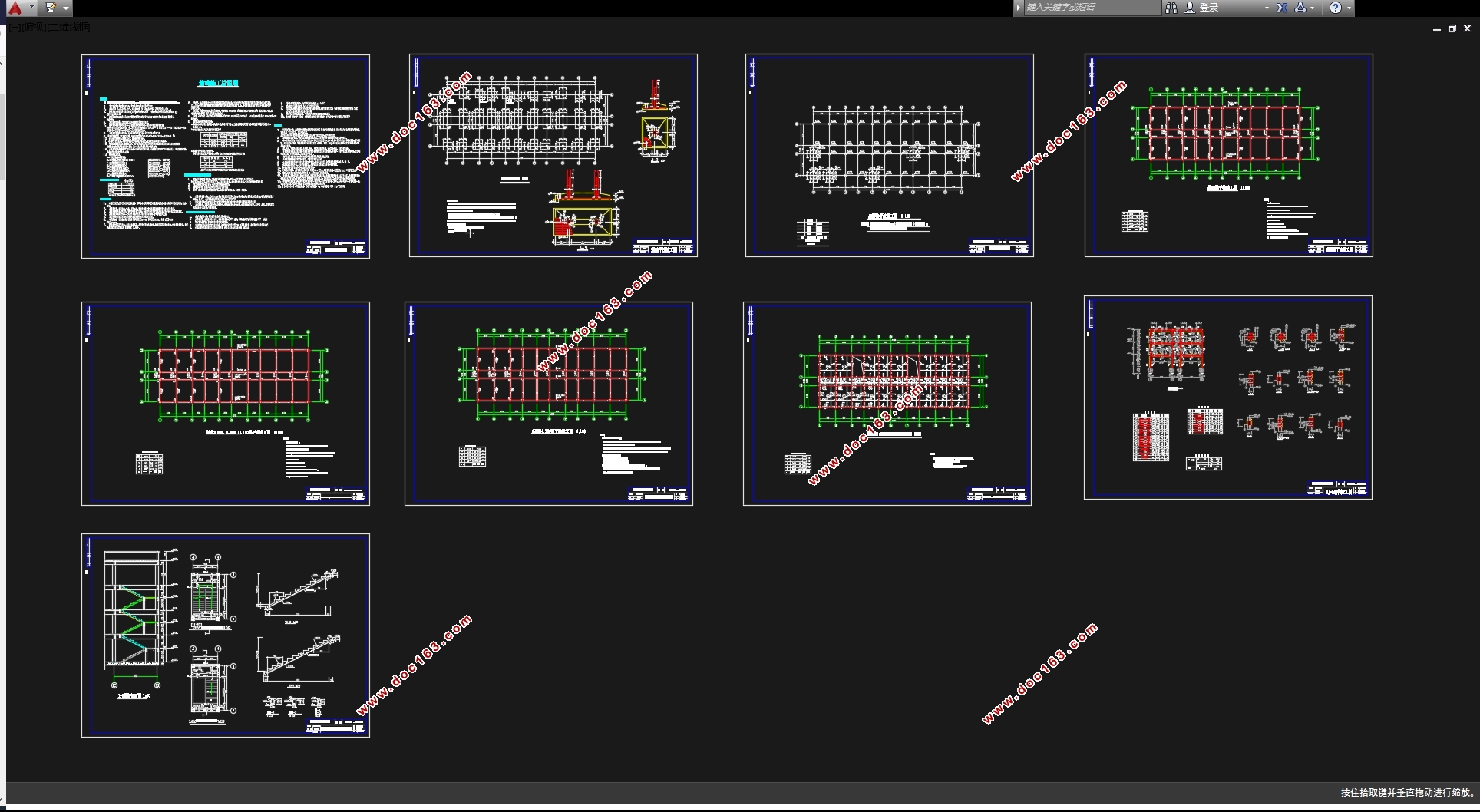

四层2600平米南京某科技园办公楼设计(含建筑图结构图)(论文计算书25000字,CAD建筑图8张,CAD结构图10张)
第一章   结构选型与布置
1.1工程地质资料及已知条件
题目：江苏省南京市某科技园办公楼设计
根据建筑方案图，本工程结构为四层钢筋混凝土框架，建筑面积约2600m2，建筑平面长宽约43.2m×15m，底层层高4.0m，其它层3.6m，室内外高差0.45m。结构形式为3跨框架结构。建筑结构安全等级为二级，设计使用年限为50年；建筑场地类别为Ⅰ类，地基基础设计等级为丙级。建筑一层平面图、正立面图、左立面图及剖面图分别见图1-1、1-2、1-3、1-4，结构标准层平面及剖面简图如图1-5、1-6所示，其它条件如下：
1.气象资料
（1）基本风压值：    W0 = 0.40 KN/m2
（2）基本雪压值：    S0 = 0.65 KN/m2
2.工程地质资料
拟建场地内地势平坦，场地平整后绝对高程为25.4m，室内设计标高相当于绝对标高26.0m，地下水位在绝对标高24.5m以下，对混凝土无侵蚀性。地层结构及各层物理力学性能如下：
I层约0.4m厚：杂填土，杂色，松散，可塑，夹较多的碎砖石
     II层约1.3m厚：粉质粘土，砖红色，软塑，较均匀，但物理力学性质较差，fk=120kPa

III层约4.7～8m厚：细砂，黄色，中密～密实，饱和，fk=260kPa
IV层约2.1m厚：粉质粘土，黄褐色，可塑，饱和，较均匀，fk=210kPa
V层约5.2m厚：细砂，黄色，密实，饱和，场地内分布均匀，且物理力学性质较好，fk=260kPa
VI层3.6m厚：细砂～中砂，灰黄～灰色，中密～密实，饱和，fk=270kPa
VII层2.5m厚：粘土，灰绿～灰褐色，可塑，丰富的高岭土，fk=280kPa
VIII层未钻透：粘土，黄褐色～黄色，硬塑，高岭土，fk=320kPa

3.抗震设防烈度：七度，(基本地震加速度为 0.10 g)，设计地震分组为第一组。（假定场地覆盖层厚度大于9 m，小于80 m。）
 4.荷载资料
（1）办公楼楼面活载，查《建筑结构荷载规范》(GB 50009–2001)，确定楼面活载标准值为2 KN/m2，办公楼走廊、楼梯楼面活载标准值为2.5KN/m2；
（2）不上人屋面：活载标准值为0.7 KN/m2；
（3）屋面构造：
防水层（柔性）：三毡四油铺小石子
找平层：15mm厚水泥砂浆
     找坡层：40mm厚水泥石灰焦渣砂浆3‰找平
     保温层：80mm厚矿渣水泥
     结构层：120mm厚现浇钢筋混凝土板
     抹灰层：10mm厚混合砂浆
（4）楼面构造：
水泥楼面：10厚1:2水泥砂浆面层压实抹光、15厚1:3水泥砂浆找平层、现浇钢筋混凝土楼面板、12厚纸筋石灰粉平顶；
（5）围护墙：
围护墙采用200厚混凝土空心小砌块(容重2.36 KN/m2），M5混合砂浆砌筑，双面粉刷 (容重3.6 KN/m2) ，每开间采用3300×2100（b×h）通长塑钢窗。
本工程采用全现浇框架结构，由于开间较小，双向板的跨度超过经济跨度不多，同时考虑使用要求，在楼面不设次梁。



[资料来源：www.THINK58.com]

[资料来源：http://THINK58.com]

目录
第一章   结构选型与布置    2
第二章    确定计算简图    4
2.1确定计算简图    4
2.2梁、柱截面尺寸    4
2.3材料强度等级    5
2.4荷载计算    5
第三章   框架内力计算    14
3.1恒载作用下的框架内力    14
3.2活载作用下的框架内力    22
3.3风荷载作用下的位移、内力计算    37
3.4地震作用下横向框架的内力计算    41
第四章 框架内力组合    50
第五章    框架梁柱截面设计    58
第六章    楼梯结构计算设计    68

[资料来源：http://think58.com]

6.1梯段板计算    68
6.2休息平台板计算    69
6.3梯段梁TL1计算    70
第七章  现浇楼面板设计    71
7.1跨中最大弯矩    72
7.2求支座中点最大弯矩    73
7.3 A区格    73
7.4 E区格    74
第八章  基础设计    76
8.1荷载计算    77
8.2确定基础底面积    77
8.3基础结构设计（混凝土选用C30）    81
主要参考文献    85
