三跨四层2600平米某宿迁分公司行政办公楼设计(含建筑图结构图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

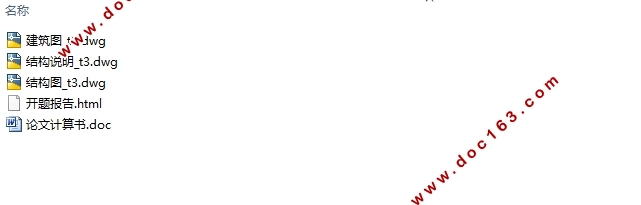

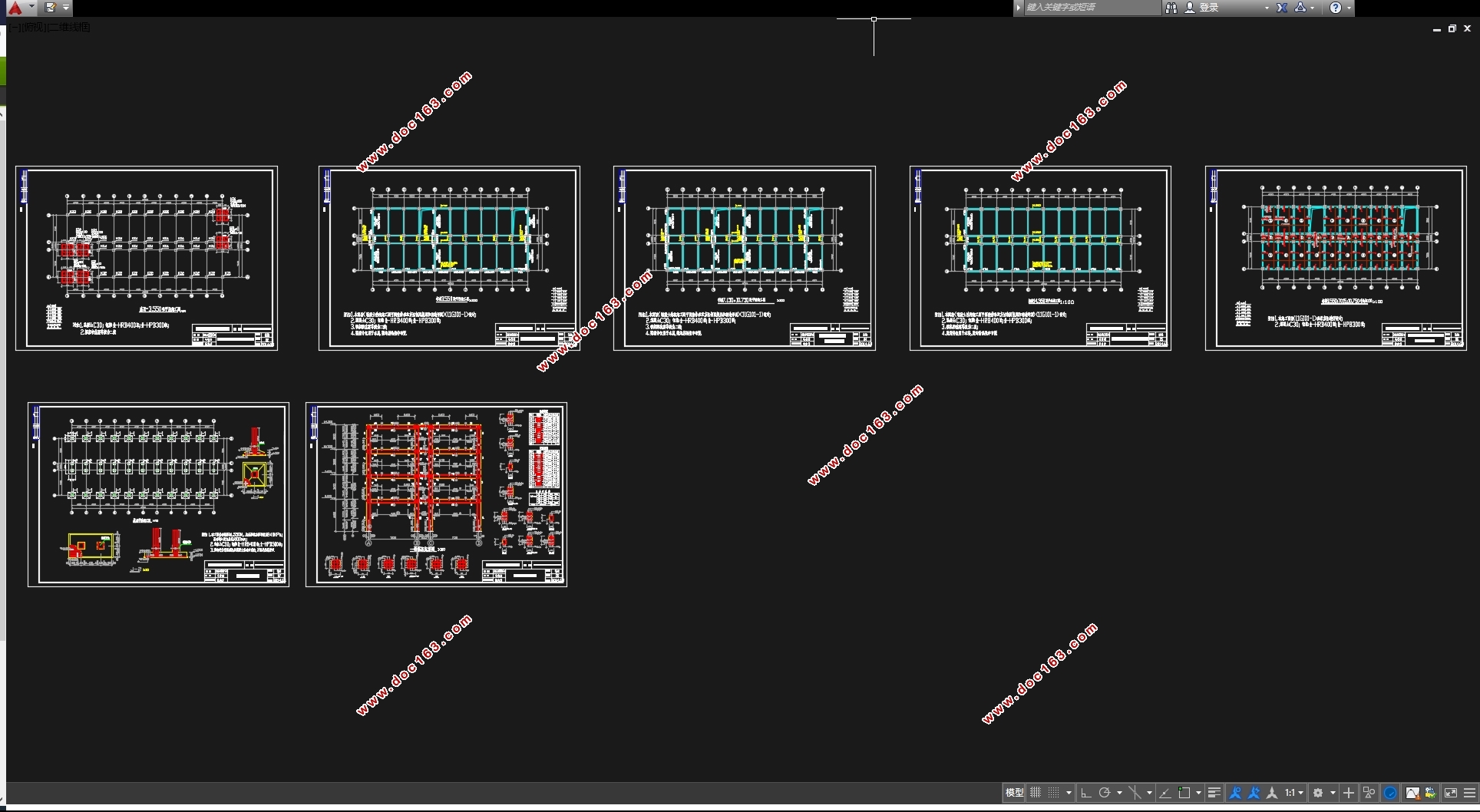

三跨四层2600平米某宿迁分公司行政办公楼设计(含建筑图结构图)(开题报告,论文计算书20000字,CAD建筑图10张,CAD结构图7张)
摘要
本工程位于江苏省宿迁市,是一座4层的行政办公楼。该楼主要用于行政办公。该楼总长40m(轴线)、宽16m,主体高14.4m。该楼层高均为3.6m。
鉴于结构安全、经济合理等多方面的因素,本楼采用框架结构。每层墙厚度为240mm。每层各楼层板厚均为120mm。框架柱截面尺寸: 框架柱为600mm×600mm,纵向梁为350mm×500mm,横向框架梁为350mm×600mm。混凝土等级均为C30。
本工程地震设防烈度为8度,设计基本地震加速度为0.30g。场地土类别为二类,采用柱下独立基础。为了提高整体抗震性能,本工程所有的梁板柱均为现浇。
关键词: 抗震  框架结构  刚度  截面设计

Abstract
    The project is located in Suqian City, Jiangsu Province, is a 4-storey administrative building. The building is mainly used for administrative offices. The building length of 40m (axis), width 16m, the main high-14.4m. Storey building is both 3.6m.
    Given the structural safety of a number of factors, such as economic rationality, the floor using the frame structure. Each wall thickness of 240mm. Thickness of each layer of each floor are 120mm. Frame column sectional dimensions: frame column is 600mm × 600mm, longitudinal beams of 350mm × 500mm, transverse frame beams of 350mm × 600mm. Concrete grade are C30. [资料来源:http://www.THINK58.com]
    The engineering seismic fortification intensity is 8 degrees, the basic design earthquake acceleration of 0.30g. Site soil category II, using an independent foundation under column. In order to improve the overall seismic performance, all the works are cast slab column.
Key words:  shake-proofing design, frame construction, stiffness, section design

根据要求,本工程定为三跨四层钢筋混凝土框架结构,建筑面积2600平方米。详见建筑图纸。条件具体如下:

1、气象资料
       (1) 基本风压 ;
       (2) 基本雪压 ;
2、水文地质资料
建筑场地天然地面绝对标高20 m。天然地面下厚1.0m左右为人工杂填土,地基承载力标准值fak=65KPa,Es=1.8MPa,;其下为1.25m粉质粘土,fak=240KPa,Es=5.8MPa,qsa=49KPa;然后为粉砂,厚7~10m,fak=256KPa,Es=11.5MPa,qsa=87KPa。地下水位位于地表下0.75m,无侵蚀性。
3、结构和场地地震效应
  (1)本工程为多层框架结构,建筑结构的安全等级为二级。

[资料来源:www.THINK58.com]

  (2)拟建场地抗震设防烈度8度,设计基本地震加速度值为0.30g,设计地震分组为第一组,特征周期为0.35s。
  (3)工程场地Ⅱ类。
  (4)按“建筑工程抗震设防分类标准”,本工程为丙类建筑。
4、荷载资料
   (1)办公室楼面活载,查《建筑结构荷载规范》(GB50009—2001),确定楼面活载标准值为 。
   (2)不上人屋面:活载标准值为0.7 kN/m2;
   (3)屋面结构:
 30厚C20的细石混凝土防水、冷底子油一道上铺SBS防水卷材二道、15厚水泥砂浆、40厚水泥石灰焦渣砂浆找坡、80厚1:10珍珠岩保温层、120厚现浇钢筋混凝土板、15厚板底抹灰。
  (4)楼面构造:
水泥楼面:10厚1:2水泥砂浆面层压实抹光、15厚1:3水泥砂浆找平层、现浇钢筋混凝土楼面板、12厚纸筋石灰粉平顶;
  (6)围护墙:
外墙采用240厚粘土空心砖,外墙面贴瓷砖,内墙面为20mm抹灰。内墙采用200厚蒸压粉煤灰加气砌块,两侧均为20mm厚抹灰。
  (7)门窗:
选用木门,窗子均采用铝合金窗。
