四层3640平米南京市某中学食堂设计(含建筑图结构图)

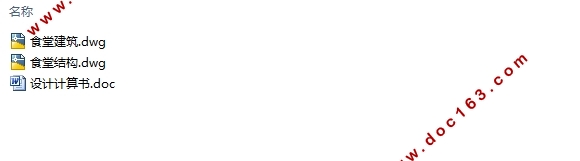

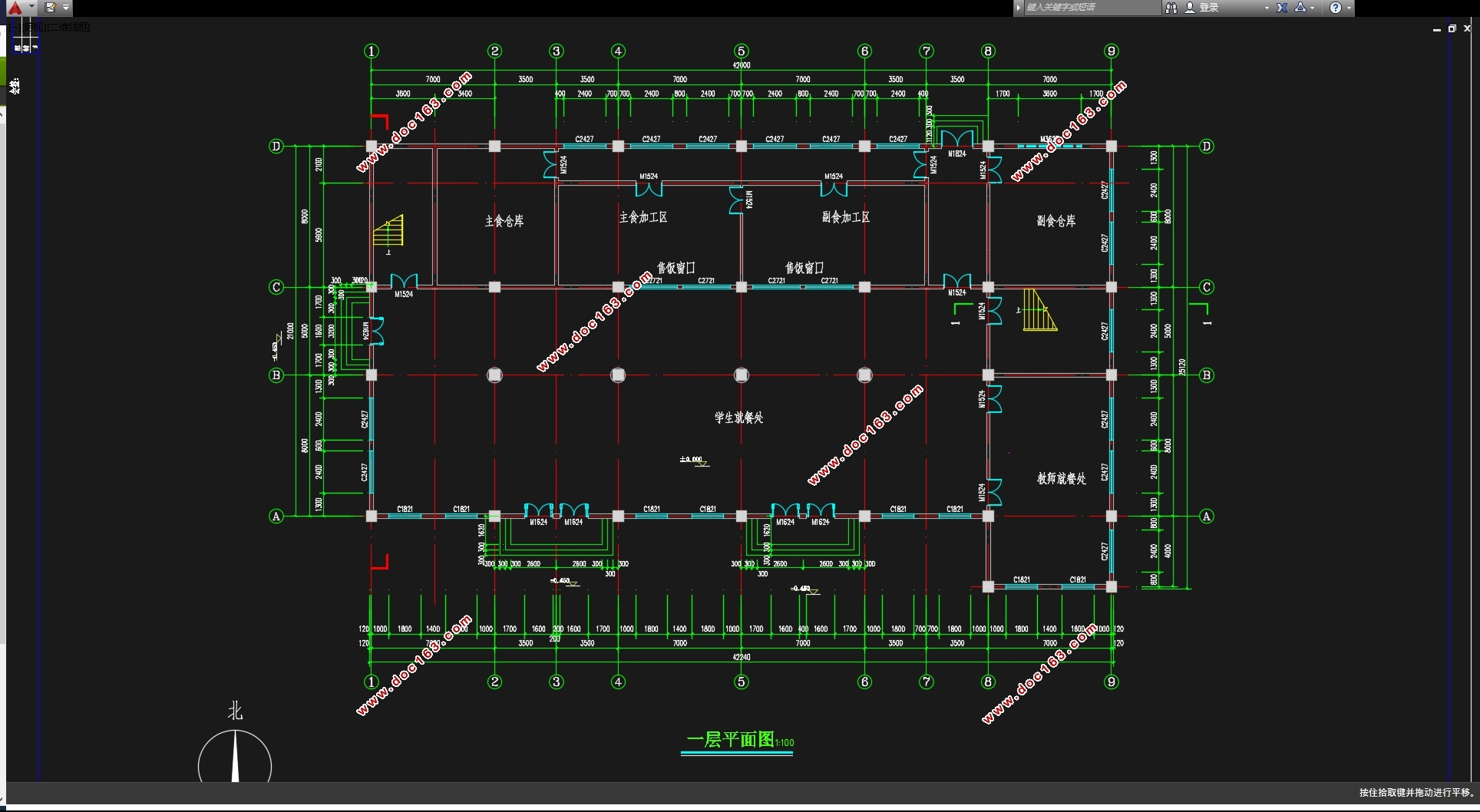

四层3640平米南京市某中学食堂设计(含建筑图结构图)(设计计算书22000字,CAD建筑图8张,CAD结构图8张)
摘 要
本设计是中学食堂设计。总建筑面积为3640m2，底层占地面积为910 m2，总高为14.4m。 根据设计要求，设防烈度为7度，抗震等级为三级，设计中要考虑抗震设计。本方案采用钢筋混凝土现浇框架结构。主体结构为双向承重框架，横向框架等跨。在进行荷载计算和构件截面估算后，选取一榻框架进行计算，用弯矩分配法算出内力，并对最不利活荷载和最不利内力进行分析，通过底部剪力法求出地震荷载。本方案基础形式采用桩基础．整个方案设计基本符合设计和结构要求，具有一定的创造性和合理性。
关键词：钢筋混凝土结构；框架结构；荷载设计值；荷载效应

 A high school cafeteria in Nanjing Hexi Branch Design
Abstract
    This design is a high school cafeteria design. The total construction area is 3640 m2, the  ground floor area of 940 m2,the total high total height of 14.4 m. According to the design requirements, The earthquake intensity is 7 degrees, seismic grade three, to consider the design of seismic design. This scheme adopts the structure of cast-in-place reinforced concrete frame. The main load-bearing structure of the two-way frame, transverse frame span. In the estimation of load calculation and component section, select a cot frame is calculated by use of the bending moment distribution method, calculate the internal force, and the live load and the most unfavorable maximum forces were analyzed, calculated seismic loading through the bottom shear method. This basic form using the independent foundation under column. The basic design of the entire programme to meet the requirements of the design and structure, have certain creativity and rationality. [资料来源：www.THINK58.com]
Key words:  Construction design；The frame；Reinforcement

1.1 工程总体概况
1. 建筑地点：南京市
2. 建筑类型：层数为四层的食堂，框架填充墙结构。
3. 建筑介绍：建筑面积3640平方米左右，楼盖及屋盖均采用现浇钢筋混凝土框架。框架结构，结构设计使用年限为50年。
4. 门窗使用：大门采用铝合金门，其它为木门，窗为铝合金窗。
5. 地震资料：设防烈度为7度， 设计基本地震加速度为0.1g，设计地震分组为第一组。抗震等级为三级。场地类别：二类。
6. 建筑等级：结构安全等级二级，耐火等级Ⅱ级。
7. 气象资料：风压0.25KN/㎡ 雪压：0.30KN/㎡
8. 柱网与层高：本食堂纵向柱距为7m，边跨为8m，中间跨为5m，层高取3.6m
