广州市四层4400平米钢筋混凝土框架结构拓新办公楼设计

广州市四层4400平米钢筋混凝土框架结构拓新办公楼设计(含cad建筑图11张,结构图8张,计算书27000字)
摘要
本工程为拓新有限公司的拟建办公楼，建筑设计为四层，建筑面积一共为4402.48平方米，楼房标高为19.8米。一层主要设计为大厅，接待室和设备用房，二至五层为标准办公用房。建筑采用比较规则的柱网设计，为办公空间的灵活组合划分提供条件，亦对工程造价提供了较为经济的的方案。
本工程结构设计采用多层钢筋混凝土框架结构，基本步骤为：结构计算简图的确定；荷载计算；内力分析；内力组合；梁、柱截面配筋、板的设计、基础的设计以及结构施工图的绘制等。其中，内力计算只考虑恒荷载和活荷载；柱、板的设计采用弹性理论；梁的设计采用塑性理论；基础选用柱下独立基础。在进行截面设计时，遵循了强剪弱弯，强柱弱梁，强节点弱构件的设计原则，且满足构造要求，除对本框架进行手算外，还利用了PKPM 对本结构进行了电算。
本设计从建筑到结构是一个较为完整的设计过程，通过毕业设计复习和巩固了以前所学知识，把主要课程联系成一个完整的体系，并运用于设计中；本次毕业设计培养了我进行独立设计的基本能力，为毕业后的工作打下了坚实的基础。

关键词：框架结构；混凝土；建筑设计；结构设计

Design of Office Building for TuoXin
ABSTRACT
The engineering is planned for a proposed office building for Tuoxin. which is divided into five stories. The building covers a total construction area of 4402.48 square meters and stands a ground elevation of 19.8 meters. The first storey includes the hall, reception room and spare room, while from the second storey to fifth storey are standard office. The building uses regular pillars net design, resulting in flexible combination and division for office space and a more economical scheme for the project .
The design of engineering structures using multi-storey reinforced concrete frame structure, the basic steps are: the determination of the structure of the calculation diagram; load calculation; internal force analysis; combination of internal forces; beams, reinforced concrete column cross section, board design, basic design and structural mapping, such as construction. Among them, the internal force calculation concerns the constant load and live load only. The column and board design use a flexible plate theory; beam design uses plastic theory; The basis uses column-under single foundation. Seismic design in cross section, follows the design principles of strong bent weak shear, weak beam strong column and strong node weak component, and meet the construction requirements meanwhile. Moreover, the structure computerization is shown by using PKPM.
From construction to the design of structure is a rather complete design process. Through design review and consolidation of the previous knowledge,  the main courses are linked into a complete system and used in this design; The Graduation Project has trained me in the basic ability of independent design ,which lays down a solid foundation for the work after graduate.

Keywords: Frame Structure; Concrete; Architectural Design; Structure Design

1.2设计构思
1、总平面布局
该建筑的设计以人为本，充分体现人文主义为基本出发点，根据该建筑用地周边的环境和交通状态，同时考虑建筑的方位布置，把主入口设为办公楼的南面。通过综合考虑场地的应用，把停车场设在建筑的北面，建筑东面设置一些绿化带。

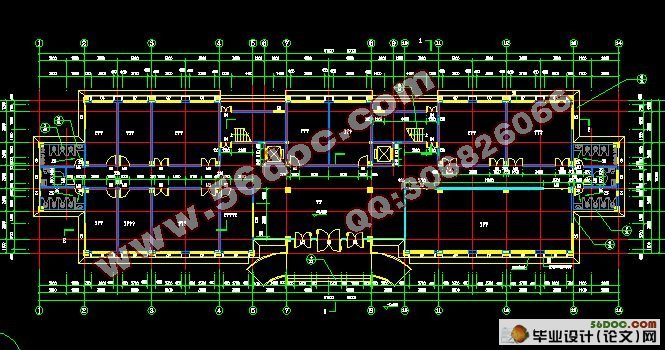

2、平面布局
一层主要设计为大厅，接待室、展览室和设备用房，二至五层为办公用房和会议室。建筑采用比较规则的柱网设计，为办公空间的灵活组合流畅的交通流线划分提供条件，亦对工程造价提供了较为经济的的方案。

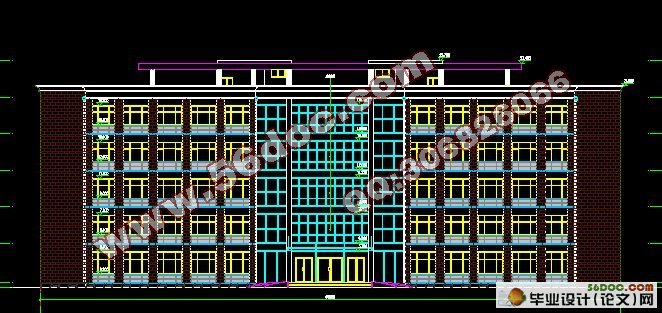

3、造型设计
从建筑的实用性、独特性、经济性和舒适性出发，在本项目的立面造型设计中，经过收集大量的资料，仔细的考察、研究，决定采用与建筑内部功能协调的方法来完成，采用简洁明快清晰的风格，给人耳目一新的感觉，使整栋建筑形成一种良性的协调关系。
1.3工程概况
本工程位于广州市，办公楼为五层钢筋混凝土框架结构体系，上人屋顶，总建筑面积约4000m2，建筑平面为近似矩形，两边有凹凸。办公楼首层层高为4.2m，2~5层层高为3.9m，屋顶层有电梯房和楼梯房，电梯房层高为1.8m，主体高度为19.8m，室内外高差为0.45m，东西方向长61.8m，南北方向长16.3m。基础采用柱下独立基础，框架梁、柱、板均为现浇。建筑设计使用年限为50年，耐火等级二级。
1.4设计资料
1.4.1工程地质条件
地基承载力为260kpa，采用浅基础。
1.4.2气象资料
（1）气温：年平均气温20℃，最高气温41℃，最低气温8℃。
（2）雨量：年降雨量600mm，最大雨量150mm/d。
（3）基本风压:W0=0.5 KN/m2，地面粗糙度为C类。
1.4.3抗震设防烈度
抗震设防烈度为7度，设计基本地震加速度值为0.10g，建筑场地类别为Ⅱ类场地，场地特征周期为0.35s，框架抗震等级为3级，设计地震分组为第一组。建筑抗震设防类别为丙类，建筑物安全等级为二级。
1.4.4材料
梁、板、柱的混凝土均选用C30，梁、柱主筋选用钢筋HRB335，箍筋选用HPB300，板受力钢筋选用HPB300。


[资料来源：http://think58.com]

目录
1 建筑设计说明    1
1.1设计依据    1
1.2设计构思    1
1.3工程概况    1
1.4设计资料    2
1.4.1工程地质条件    2
1.4.2气象资料    2
1.4.3抗震设防烈度    2
1.4.4材料    2
1.4.5建筑装修标准    2
2 结构设计    4
2.1结构平面布置    4
2.1.1结构方案的确定    4
2.1.2基础类型的确定    4
2.2结构构件截面尺寸确定    4
2.3 框架计算简图    6
2.4 荷载计算    8
2.4.1  屋面均布恒载    8
2.4.2  楼面均布恒载    8
2.4.3  活荷载    9
2.4.4 楼面均布活载    9
2.4.5  梁柱自重    9
2.4.6 墙体自重    11
2.5 水平地震力作用下框架侧移计算    13 [资料来源：www.THINK58.com]
2.5.1 横梁线刚度    13
2.5.2横向框架柱的侧移刚度D值    14
2.5.3 横向框架自振周期    15
2.5.4横向地震作用计算    16
2.5.5 横向框架抗震变形验算    17
2.6 水平地震作用下横向框架的内力分析    18
2.7  风荷载    21
2.7.1基本信息    21
2.7.2 横向框架在风荷载作用下的位移计算    23
2.7.3 风荷载作用下横向框架的内力分析    23
2.8竖向荷载作用下横向框架的内力分析    26
2.8.1 荷载计算    27
2.8.2 横向框架在恒荷载作用下的内力计算    32
2.8.3 横向框架在活荷载作用下的内力计算    41
3 内力组合    49
3.1 横向框架梁内力组合    49
3.2 框架梁弯矩调幅    49
3.3 框架梁内力组合    60
3.4 框架柱内力组合    64
4 梁柱截面设计及配筋计算    69 [资料来源：http://www.THINK58.com]
4.1设计信息    69
4.2正截面承载力计算    69
4.3 梁斜截面承载力计算    73
4.4 柱的配筋计算    76
4.5 框架柱正截面承载力计算    77
4.6 柱斜截面受剪计算    82
5 其他构件设计    83
5.1 板的配筋计算    83
5. 1.1板区划分    83
5.1.2 板配筋计算    84
5.2 楼梯设计    87
5.2.1楼梯设计资料    87
5.2.2楼梯梯段斜板设计    88
5. 2.3平台板设计    89
5.2.4平台梁设计    91
5. 3基础设计    92
5.3.1设计说明    92
5.3.2荷载计算    93
5.3.3地基承载力设计值的确定    93
5. 3.4边柱独立基础设计    93
5. 3.5中柱联合基础设计    96
6 PKPM电算结果    100
参考文献    112 [资料来源：http://THINK58.com]
致谢    113
附录    114
