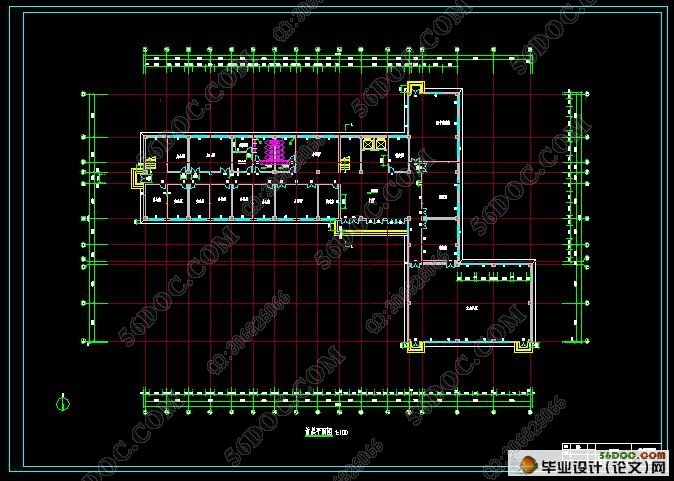

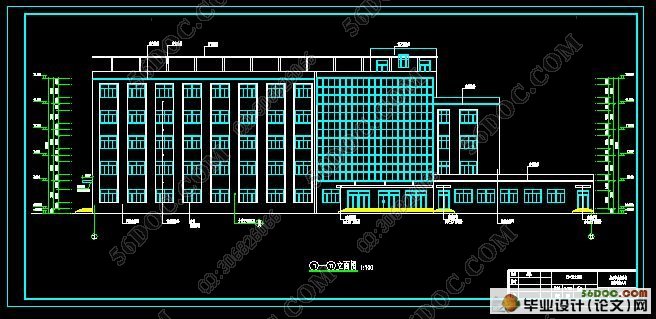

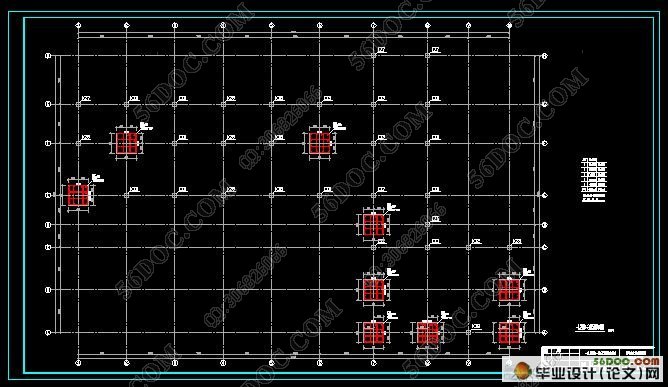

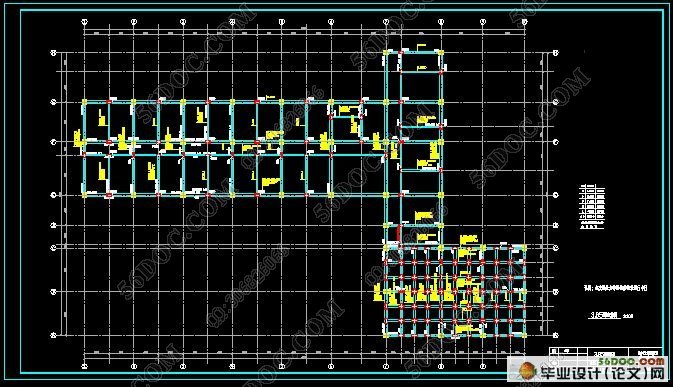

五层5100平米办公楼建筑结构设计(含CAD建筑图,结构图,总平面图)

五层5100平米办公楼建筑结构设计(含CAD建筑图,结构图,总平面图)(含任务书,开题报告,中期检查表,外文翻译,论文说明书20000字,实习报告,CAD图26张)
摘    要
本文的毕业设计主要讲述了办公楼的设计。设计的内容包括建筑设计、结构设计两部分。该设计采用钢筋混凝土现浇框架结构，建筑层数为地上五层，建筑总高度18.3m，总建筑面积5165㎡，底层占地面积为1300㎡。根据设计要求，设防烈度为8度，抗震等级为二级，设计中要考虑抗震设计。设计包括建筑部分、结构部分。根据任务书定出各层平面图及平面布置。本方案主体结构为纵向承重框架。在进行荷载计算和构件截面估算后，选取了一榀框架进行计算，计算内容包括框架梁柱截面尺寸的选取及线刚度的计算；恒载、活载、地震作用下梁端、柱端弯矩、剪力的计算；框架内力组合；框架梁柱配筋计算；楼梯配筋计算及基础配筋计算。框架受力钢筋主要采用Ⅲ级钢筋，箍筋主要采用Ⅰ级钢筋。整个方案设计基本符合设计和结构要求，具有一定的合理性。
通过对楼层平面图、剖面图、构造图的绘制和结构的设计，熟悉了设计的全过程，掌握了结构设计计算的基本方法，顺利地完成了毕业设计任务。同时，对这些年所学的专业知识和基本概念有了更深的理解，从而提高了分析和解决实际问题的能力。 [资料来源：http://THINK58.com]

关键词：办公楼建筑 框架结构 结构设计 设计原理

The Architectal Design and Structural Design of the office building of Da Tang technological Limited company in Tang Shan
Abstract
The paper mainly presents the design of an Office building．This scheme adopts the cast-in-place frame structure . There is four layer over the ground and one layer under the ground . Structure total height 18.3 meter and surfarce area 5165㎡, the floor space of ground floor is 1300㎡. According to the designing requirement , the earthquake intensity is 8 degrees to set up defences, the grade of antidetonation is 2 grade, considered aseismatic design in the design. Design project include architecture part、constructure part ,according to assignment book define every layer blueprline and plane arrange. The horizontal frame is bearing frame. Calculate and component section after estimating , choose one Pin frame calculate to load to go on design, consideration substanece include select frame column section measurement and thread rigidity ;calculate dead loads and live loads and seismic action produce roof beam extremity and column extremity bending moment ,shear and axle power;Frame interral force make up; Mate steel;Stairs mate steel and foundation mate steel calcucate .Frame be subject to power steel adoptⅢlevel and hoop steel adoptⅠlevel. The whole conceptual design accords with the design and structure demand basically, have certain creativity and rationality.

Through the design of floor construction, and drawing floor plan ，constructed profile and constructional drawing, I am familiar with the principle design of construction, and mastered the basic methods of computation of the construction design. at the same time, I have a deeper understanding of these several years’ profession learning and the foundation knowledge. as a result, My ability that analyzing and solving the actrual problems improved.

Key word: Office building ;architecture ;Frame structure ;Construction design;     Design principle

2.工程概况
2.1. 项目名称：
唐山市大唐科技股份有限公司办公楼
2.2. 建设地点：
唐山市科技开发区小区（具体地段见地形图）
2.3．工程概况：
建筑面积为5165㎡。结构形式为框架结构，共五层，总高度为18.30m。除底层层高为3.9m外，其它层层高为3.6m。室内外地坪高差为0.60m。设计使用年限为50年。
2.4．设计资料：
2.4.1.工程地质条件：
场地标准冻结深度为-0.8m；场地土类型为中硬场地土；建筑场地类别为Ⅱ类。
该场地由唐山远大世博地质勘察公司提供勘察技术报告，场地地质情况如下表所示。
表1  建筑地层一览表
序号    岩土分类    土层描述    土层深度(m)    厚度范围(m)    地基土承载力(KPa)    桩端阻力(KPa)    桩周摩擦力(KPa)
1    杂填土    由碎石、砖块、粘土等组成，松散    0.5    0.5
2    粉质粘土    黄褐色，湿，可塑    2.1    1.6    170        20
3    中、粗砂    黄褐色，石英、长石质，稍湿，中密    4.9    2.8    200        35
4    圆砾    黄褐色，石英、长石质，混粒结构，湿，中密    15        480    4100    60 [资料来源：http://think58.com]
    注：1、地下稳定水位距地坪-10m；2、表中给定的土层深度从自然地坪算起。
气象资料：
全年主导风向：偏南风   夏季主导风向：东南风  冬季主导风向：北偏西风
基本风压为：
基本雪压为：
抗震设防要求：抗震设防类别为丙类，设防烈度为8度。Ⅱ类场地，地震分组为第一组，抗震等级二级。
底层室内主要地坪标高为±0.000。
场地标准冻结深度为-0.8m。
  [资料来源：http://think58.com]

[资料来源：www.THINK58.com]
目     录
1引言    1
2工程概况    2
2.1 项目名称：    2
2.2 建设地点：    2
2.3 工程概况：    2
2.4 设计资料：    2
2.4.1工程地质条件：    2
3 设计依据    4
4 结构布置简图    5
4.1 结构布置方案及结构选型    5
4.1.1 结构承重方案选择    5
4.1.2 主要构件选型及尺寸初步估算    5
4.2 主要构件选型    5
5 截面初估    6
5.1 梁截面尺寸估算    6
 5.2柱截面尺寸估算    6
6 确定框架计算简图及刚度计算    6
7荷载标准值计算    9
7.1恒载标准值计算    9
7.1.1屋面    9
7.1.2各顶棚    9
7.1.3各层楼面    9
7.1.4梁自重    9 [资料来源：http://think58.com]
7.1.5柱自重    9
7.1.6墙体自重    9
7.2活载标准值    10
7.2.1屋面和楼面标准值    10
7.2.2 屋面雪荷载标准值    10
7.3水平地震作用计算    10
7.3.1重力荷载代表值的计算：    10
7.3.2横向框架的水平地震作用位移计算：    13
7.3.3 结构基本自振周期计算：    15
7.3.4横向水平地震作用计算    15
7.4风荷载统计    16
8 内力分析    18
8.1水平荷载作用下的受力分析：    18
8.1.1 横向框架在风荷载作用下的位移计算：    18
8.1.2 横向框架在风荷载作用下的内力计算：    18
8.1.2横向框架在水平地震作用下的内力计算    22
8.1.3梁端弯矩及剪力计算    23
8.1.4 绘制内力图    24
8.2 横向框架在竖向荷载下的内力分析    25
8.2.1竖向荷载作用下框架受荷总图    25

8.2.2 E轴纵向荷载计算    26
8.2.3 G轴柱与E轴柱纵向集中荷载计算与上相同    26
8.2.4 F轴柱竖向集中荷载计算：    26
8.2.5 1/E轴柱竖向集中荷载计算    27
9.内力组合    37
9.1竖向荷载作用下梁端弯矩和剪力调幅：    37
9.1.1 FG跨    37
9.1.2 EF跨：    38
9.2 地震作用下梁端弯矩调整：    38
9.2.1 FG跨    38
9.2.2  EF跨    39
9.3 风载作用下梁端弯矩调整：    39
9.3.1  FG跨    39
9.3.2  EF跨：    39
10 配筋计算    45
10.1 框架柱的截面设计：    45
10.1.1 内力调整：    45
10.1.2柱的截面设计：    46
10.1.3框架梁的截面设计    55
10.1.4楼盖的配筋计算    58
10.1.5 基础的计算    66 [资料来源：THINK58.com]
11 结论    79
谢辞    80
参考文献    81
