六层4898平米混凝土框架填充墙结构中学宿舍楼设计

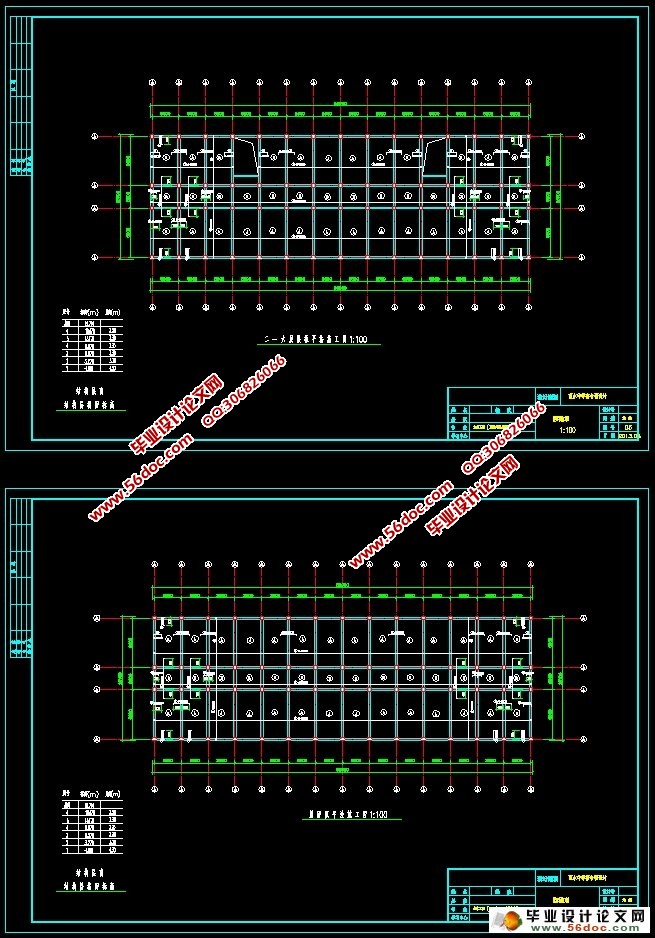

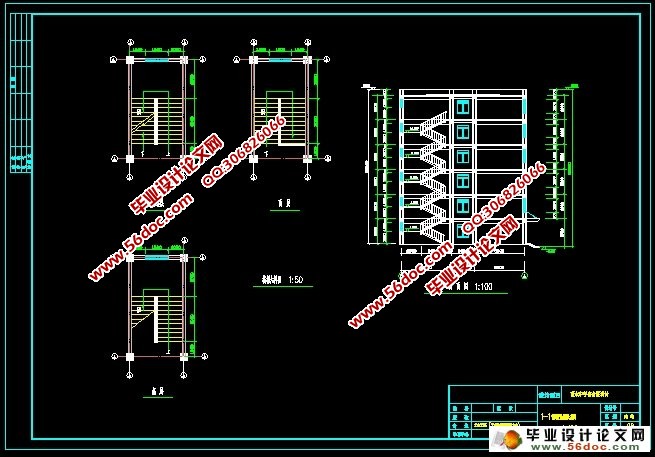

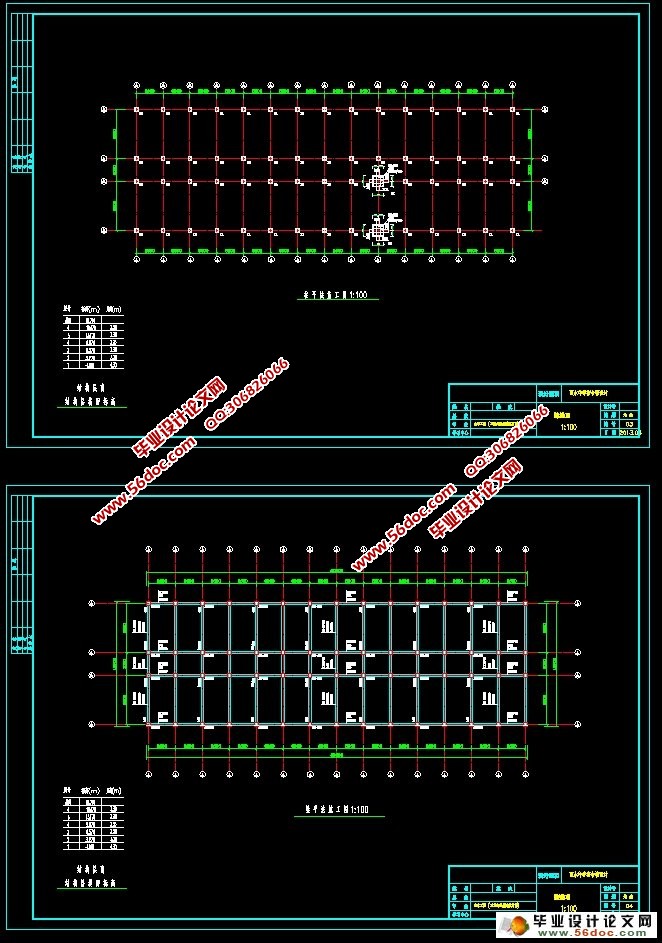

六层4898平米混凝土框架填充墙结构中学宿舍楼设计(建筑图8张,结构图6张,计算书18000字)
摘  要
该工程为框架结构，主体为六层，该地区抗震设防烈度为6度，第二分组，场地类别为III类场地。主导风向为西南，基本风压0.45kN/m，基本雪压0.3 kN/m2。楼﹑屋盖均采用现浇钢筋混凝土结构。
本设计贯彻“实用、安全、经济、美观”的设计原则。按照建筑设计规范，认真考虑影响设计的各项因素。根据结构与建筑的总体与细部的关系。
本设计主要进行了结构方案中横向框架第8轴抗震设计。在确定框架布局之后，先进行了层间荷载代表值的计算，接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。接着计算竖向荷载（恒载及活荷载）作用下的结构内力。是找出最不利的一组或几组内力组合。选取最安全的结果计算配筋并绘图。此外还进行了结构方案中的室内楼梯的设计。完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。对楼板进行了配筋计算，本设计采用桩基础，对基础承台进行了受力和配筋计算。
手工计算完毕后，用结构分析软件PKPM进行了整体框架计算。

设计成果包括计算书和施工图纸两部分.

关键词：框架结构  抗震设计  荷载计算  内力计算  计算配筋

Abstract
The project for the frame structure, main body of six layers the region seismic fortification intensity is 6 degrees, the second group, site category III class site. Dominant wind direction for the southwest the basic wind pressure of 0.45 KN/m, basic snow pressure of 0.3 KN/m2. Floor, roof adopts the cast-in-place reinforced concrete structure.
The design and implement "practical, safe, economic, beautiful" design principle. According to the architectural design specification, carefully consider the various factors that affect the design. According to the relationship of structure and building overall with details.
This design mainly has carried on the structure scheme of transverse frame shaft 8 seismic in design. In determining the frame layout, has carried on the first floor between load on behalf of value calculation, and then use vertex displacement method from the earthquake cycle, and then press the bottom shear method under horizontal seismic load size, and then calculate the structural internal force under the horizontal load (bending moment, shear force and axial force). Then calculate vertical load (dead load and live load) under the action of internal force of structure. Is to find out the most unfavorable one or several groups of internal force combination. Choose the safest results reinforcement and drawing. In addition, the structure of indoor stair designs. Completed the flat pallet bench board, platform beam component such as the internal force and reinforcement calculation and construction drawings. On the floor reinforcement calculation, this design USES the pile foundation, foundation pile caps for the force and reinforcement calculation. [来源：http://think58.com]
After the manual calculation, using the structure analysis software PKPM calculation has carried on the overall framework.
Design results including the calculation and construction drawings

Keywords: frame structure seismic design load calculation of internal force calculation of reinforcement calculation

1.1 工程概况
（1）    建设地点：浙江丽水市市郊
（2）    工程名称：某学校学生宿舍楼
（3）    工程概况：六层混凝土框架填充墙结构，建筑面积4898.9m2，楼板及屋盖均采用现浇钢筋混凝土结构，楼板厚度取120mm，填充墙采用加气混凝土砌块。建筑总高为20.500 m，共6层，每层层高3.30 m，室内外高差0.45 m。
（4）    气候条件：夏季主导风向为南风，冬季主导风向为北风.基本风压w0=0.4 5kN/m2，基本雪压S0=0.3 kN/m2。
（5）    地质条件：
    工程地质条件及水文资料：粉质粘土层中， ， ，该地区地层的承载力足够高,地下水位足够低, 地下水对一般建筑材料无侵蚀作用,不考虑土的液化。
（6）    场地情况：场地平坦，无障碍物，地下无古代建筑，用地四周无住宅区
（7）    抗震设防烈度为6度，建筑耐火等级二级，建筑设计基准期为50年。
