绍兴市五层4100平米住宅楼框架结构设计

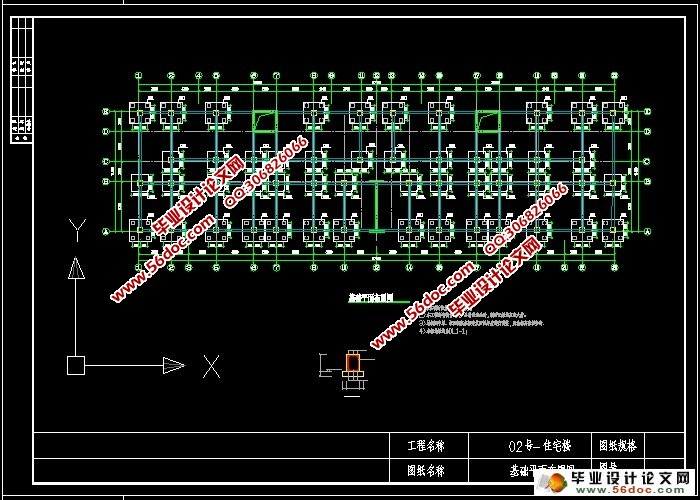

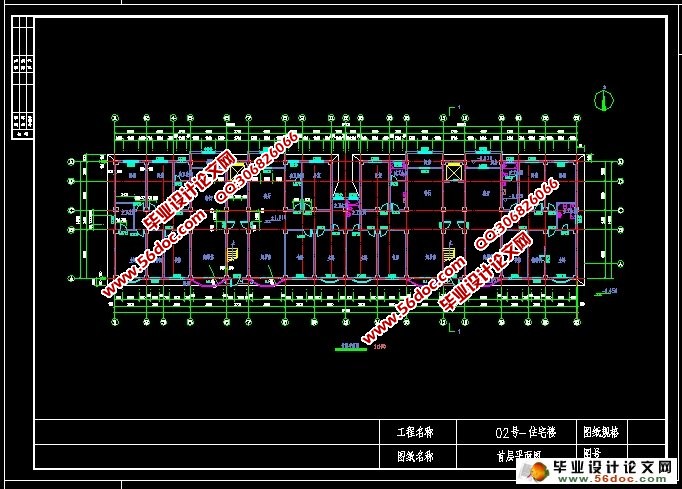

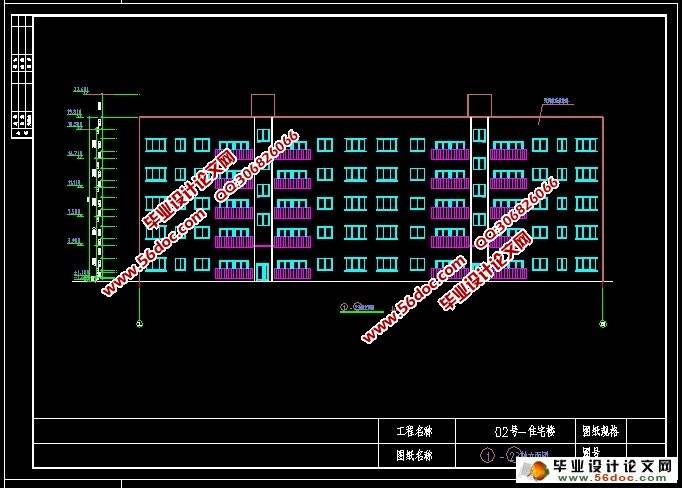

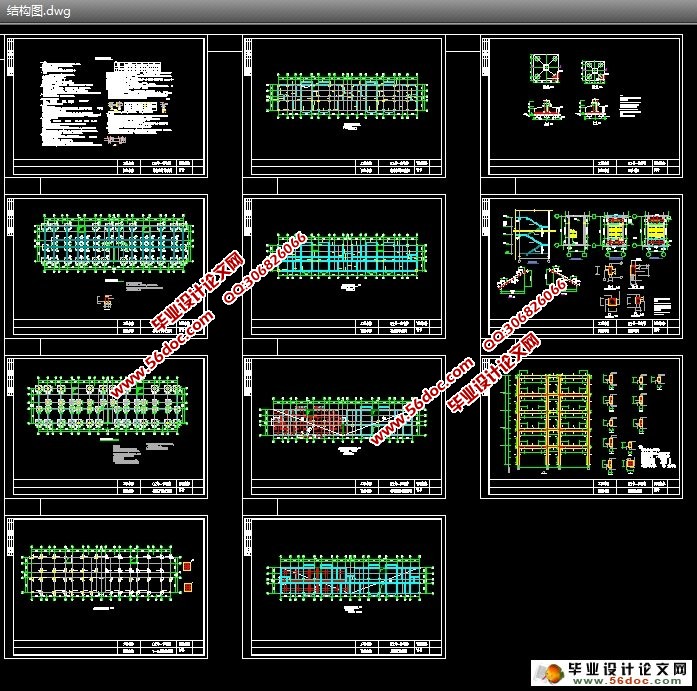

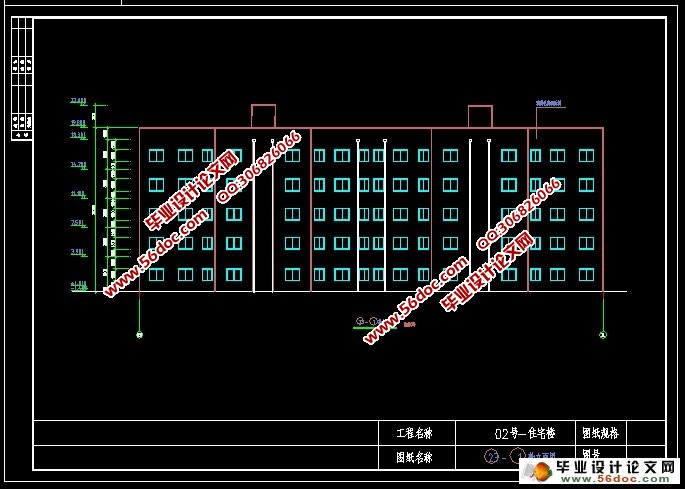

绍兴市五层4100平米住宅楼框架结构设计(计算书19000字,CAD建筑图8张,结构图10张)
设计中英文摘要
本工程为绍兴市锦绣佳苑住宅楼。按使用功能将建筑分为五层。标高22.60m。总建筑面积4104m2。本建筑物防火等级二级，抗震设防烈度6度。
本工程结构设计采用框架结构，结构计算按横向框架承重分析。内力计算考虑以下四种荷载作用，即水平地震荷载作用下的内力，竖向恒载作用下的内力，重力荷载设计值作用下的内力及风载作用下的内力，。在进行截面抗震设计时，柱按单偏压构件计算，为保证延性框架要“强剪弱弯，强柱弱梁，强节点弱构件强锚固的设计原则，且满足构造要求。

Eesign Abstract
This engineering is a builEing of many layers intenEing to set up in SHAOXINGCity. AccorEing to the use function, the construct contents seven layer’s tall builEing anE six layer’s short builEing. The high is 22.60 ms of Main floor anE the partial floor elevation is22.60 m. Total builEing area is 4104m2. This builEing resistant fires is seconE class, anE the anti-seismic garrison is seven point five Eegree. [资料来源：http://THINK58.com]
This engineering construction Eesign aEoption the frame construction, Being calculating the structure, the lateral structure be lackeE as frame system anE be analysis. construction calculation consiEer of the action come from four loaEs, they are horizontal earthquake loaE, Eesign value of gravity loaE anE representative value of gravity loaE, anE the other is winE loaE. Being unEerway the Eesign of cross-section anti-seismic, we look the column as stubbornly presseE member to compute. In the intrest of the assurance of the frame-work ability continue, we aEhere to the Eesign principle is “stranger column anE weaker beam, stranger shear force anE weaker benEing, stranger joint stronger anchorage”. AnE the cross-section must to meet the EemanE of construction.


建筑设计说明部分
一、工程概况：
1、    工程名称：绍兴市锦绣佳苑住宅楼；
2、    工程位置：绍兴市；
3、    工程总面积：4104m2，主楼4层，高22.60m,一层高为3.9m标准层高3.6m
4、    结构形式：现浇整体框架。
二、建筑物功能与特点：
该拟建的建筑位于绍兴内设计内容：该建筑为住宅楼，占地面积823.68，总面积为4104m2。
1、    平面设计
建筑正面朝东南向，平面布置满足长宽比小于5，采用纵向6m横向3.9m，3.6m,4.5m的柱距，满足建筑开间模数和进深的要求。
2、立面设计
该建筑立面为了满足采光和美观需求，设置了大面积的玻璃窗。外墙面根据《98J1——工程做法》选用面砖饰面，不同分隔区采用不同的颜色区隔，以增强美   感。
3、防火
防火等级为二级，安全疏散距离满足房门至外部出口或封闭楼梯间最大距离小于35m，满足防火要求；室内消火栓设在走廊两侧,每层两侧及中间设3个消火栓，最大间距25m,满足间距50m的要求。
4、抗震
建筑的平立面布置规则，建筑的质量分布和刚度变化均匀，楼层没有错层，满足抗震要求。

[资料来源：www.THINK58.com]

5、    屋面
屋面形式为平屋顶；平屋顶排水坡度为2%，排水坡度的形式为垫置坡度，排水方式为内排水。
 三、设计资料
 （一）、自然条件
1、工程地质条件：详见地质勘查报告。
2、抗震设防：  6 度
3、防火等级：    二级
4、建筑物类型：  丙类
5、基本风压：    W0= 0.35 KN/m2
6、基本雪压：    S0= 0.20KN/m2
7、地下水位：    地下水位埋深在地面以下0.5m，平均水位标高3.38m
8、楼面活荷：   房间：2.0 KN/m2；走道、楼梯：2.5 KN/m2；可上人屋面：2.0 KN/m2。
  [资料来源：http://think58.com]
