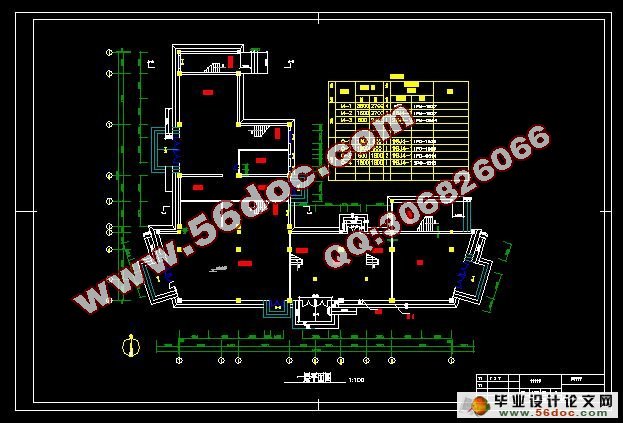

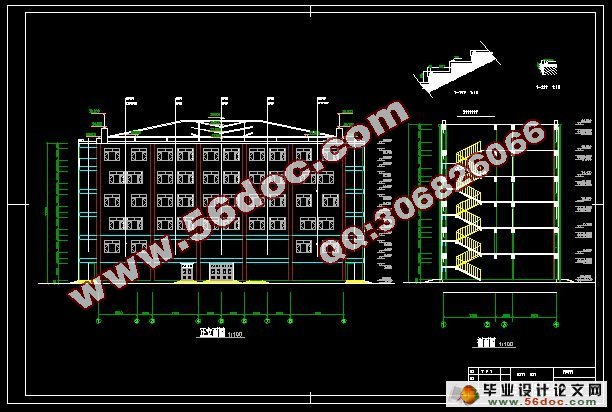

唐山六层4000平米房地产公司综合办公楼建筑结构设计(任务书,计算书20000字,CAD图22张)
摘  要
在建筑设计方面，首先对建筑物的整体造形进行设计（本方按采用船形平面），然后确定轴线间距及尺寸，接着依据防火规范、建筑规范、抗震规范等确定房间面积、尺寸、抗震缝的宽度、楼梯数量、开间、进深以及门窗尺寸、走廊宽度，此外，还进行了建筑立面、楼梯、卫生间的设计，完成建筑施工图的绘制。
在结构设计方面，主要进行了结构方按中纵向框架中8轴框架的抗震结构设计，在确定框架布局之后，先进行了荷载统计，计算荷载的代表值，接着利用顶点位移法求出结构的自震周期，进而按照底部剪力法计算水平地震作用大小，并计算风载大小，进行水平荷载作用下的位移验算，然后求出水平荷载作用下的结构内力（弯矩、剪力、轴力），接着计算竖向荷载（恒载及活载）作用下的结构内力，并找出最不利的一组或几组内力组合，计算配筋及绘图，此外，还进行了结构方案中的地基基础的设计，完成了基础内力和配筋的计算及施工图绘制。

关键词：内力计算  配筋计算  荷载统计   内力图   基础设计

The structure design of tang shan xing da Real estate company＇Comprehensive transact building(turn Cape    L) [资料来源：http://THINK58.com]
Abstract
This design mainly carried on structure a square press medium lengthways the anti- of 8 stalk frames in the frame earthquake structure design, after make sure frame layout, the forerunner went a lotus to carry covariance, compute the lotus carry of representative's value, immediately after make use of a top to move a method to beg structure of from earthquake period, then according to the bottom shear the dint method earthquake function of the calculation level size, and compute breeze carry size, carry on a level lotus to carry under the function of move check calculate, then beg a level lotus carry under the function of dint(curved Ju, shear dint, stalk dint) inside the structure, immediately after compute Shu toward the lotus carry(the Heng carry and live to carry) under the function of dint inside the structure, and find out the most disadvantageous of 1 set or several dint inside the set combine and compute go together with Jin and paint, in addition, also carried on the foundation basal design in the structure project, completed dint inside the foundation and go together with Jin of calculation and construction the diagram draw. [资料来源：http://THINK58.com]
Key words: Compute of Inside dint; Compute of Reinforcing bar; Statistics of The lotus carry; Diagram of Inside dint; Foundation Designing

2 工程概况
2.1 工程基本情况
    1） 建筑位置：唐山市某地段（具体地形见地形图）
    2） 建筑规模：4000 m2
    3） 建筑层数：6层
    4） 抗震形式：框架结构
    5） 抗震设防烈度：8度
    6） 耐久等级：2级；耐火等级：2级
    7） 使用房间：包括底层、二层对外出租出售用房；餐饮厨房、商店、银行、以及3~5层兴达房地产公司办公用房、资料室、财务室、财务室、大会议室一个、小会议室2~3个，阅览室、文秘、计算机房、其它辅助用房。办公用设董事长办公室二间、经理办公室二间、副经理3名个二间、各级处室6个（分处长一名、副处长2名、其它办公室若干）。首层设销售接待大厅一个面积约200~300m2
2.2 设计依据
1） 自然条件：
雪载：基本雪压SO=0.3Kpa
风载：基本风压WO=0.35 Kpa
冷冻深度：60~80cm
    2） 地质水文条件：

        场地地势平坦，地形简单，无液化土层，标准冻深0.8米，12米内未见地下水。
       场地地层分类如下：
     1） 粉土，中密状，粘粒含量12%，厚度3~4米，重度18KN/m3，地基承载力特征值fak=180KN/m2
      2） 细沙，密实状，厚度6~7，重度19 KN/m3，地基承载力特征值fak=180KN/m2
  [来源：http://www.think58.com]

[资料来源：http://www.THINK58.com]
