新化县琅塘镇土地综合整治项目农田水利工程设计(含CAD图)

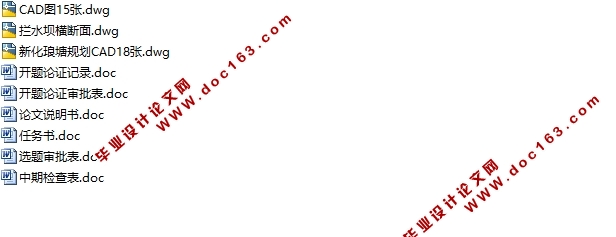

新化县琅塘镇土地综合整治项目农田水利工程设计(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文说明书22000字,CAD图纸24张)
DESIGN OF IRRIGATION AND WATER CONSERVANCY PROJECT IN LAND COMPREHENSIVE CONTROL PROJECT AT LANGTANG TOWN OF XINHUA COUNTY
摘  要：农田水利工程设计是土地综合整治项目中的重要组成部分，经过实地踏勘和资料收集整理，本设计通过完善项目区水源、灌排沟渠和水工建筑物等农田基础设施，改变和调节农田的水分状况，从不同程度达到了改善农田生态环境，提高土地质量，使项目区耕地旱能灌、涝能排，并增强防洪排涝抵御自然灾害能力的目的。这些对保证我国粮食安全、提高农村综合生产力、增加农民收入，有着重要意义。
关键词：土地综合整治；农田水利；灌溉；排水

Design of Irrigation and Water Conservancy Project in Land Comprehensive Control Project at Langtang Town of Xinhua County
Abstract：The design of irrigation and water conservancy project is an important part of the land comprehensive improvement project,through field inspection and data collection,this design through the perfect water, irrigation and drainage ditches project and hydraulic structures and some other fields infrastructures, change and regulation of farmland water status,from different levels to improve farmland ecological environment and to improve the land quality and to enhance the ability of irrigation and drainage and the ability to resist natural disasters.The design ensure the safety of our country food and improve rural productivity and increase farmer income, have the important meaning.

Key words：land comprehensive control; irrigation and water conservancy; irrigation; drainage
1  前言
当前，项目区灌排渠道等农业基础设施老化失修，抗旱除涝标准较低，效益不高，田间道路不完善等问题，本设计从提高抗御水旱灾害能力，改善农田生态环境，提高土地质量出发，合理规划设计水利工程，实现农田水利现代化，把农田水利事业推向新的高度，对项目区意义重大。
2  项目区概况
2.1  项目立项批复情况
    2011年11月，湖南省国土资源厅将“新化县琅塘镇芭蕉村等十七个村土地综合整治项目”纳入2011年省级以上投资土地综合整治项目库，该项目性质为土地综合整治，项目类型为2011年省级以上投资重点项目，建设规模791.98 hm2，新增有效耕地面积28.53 hm2，新增耕地率（下限控制数）3.60%。
2.2  项目区位置
    项目区位于新化县西北部的琅塘镇。省道225从项目中部边界通过，距离县城约40公里，交通十分便利。项目区地跨东经111°06′49″～111°10′23″，北纬27°58′07″～28°00′41″。项目区涉及琅塘镇的芭蕉村、白云村、长乐村、长溪村、高坪村、胡家湾村、澧溪村、辽远村、平乐村、桥头村、石板凼村、双龙村、太平铺村、谭家坊村、团结山村、兴隆村、柘溪村等17个行政村。 [资料来源：http://www.THINK58.com]
    项目区涉及1:10000数据库5幅（G49 G001050、G49 G001051、G49 G002050、G49 G002051、G49 G096051）。
2.3  自然条件
2.3.1  地形地貌
    项目区地势南高北低，海拔高程在166.4～237.8m之间，地形坡度均在15度以下，属于岩溶山地丘陵地貌。
2.3.2  气象
    项目区属中亚热带季风湿润气候，四季明显，年平均气温16.8℃，降水量1453.5毫米，日照时数1488小时，初霜期平均出现在十一月上旬，终霜期为三月上旬，无霜期平均为281天。夏季主导风向为东南风，冬季为东北风。气候具有春温多变、夏初多雨、伏秋多旱、雨季集中、前湿后干的特点，特别适合水稻和蔬菜的生长，有利于发展农业生产。
2.3.3  土壤
    项目区土壤类型以红壤和水稻土为主，适宜水稻、玉米、油菜、果、麦、豆、薯等农作物的种植。
2.3.4  植被
    项目区植被覆盖较好，生物资源种类颇多，经过长期的自然演替和人工培育，形成了许多优良品种。项目区具有较优越的农业生产条件，农作物种植以水稻、玉米、豆类、花生、红薯为主。
2.3.5  水文和水文地质 [资料来源：http://www.THINK58.com]
    项目区所在地区地层主要分布有粉砂、细砂土，相对隔水层为粘土及亚粘土。浅层地下水埋深为10m左右，近年来浅层地下水位逐步下降，根据地质结构及水文特征，目前可开采的浅层水主要储存在中部（30～60m），矿化度0.04～0.3，总硬度0.7～14.97德国度，易于开采补给，适宜于工农业生产用水和生活用水。项目区的主要水源为太平水库、双江水库、黄泥水库、柘溪水库，其中太平水库集雨面积约12.54平方公里，年平均径流量为1653万m3，既是项目区的主要排水区，又是项目区主要的提水灌溉水源。
2.3.6  工程地质条件
    项目区土壤以红壤为主。主要以残坡积单层粘性土为主、其次是冲洪积双层的粘质砂质土、砂砾石土，厚度0~15m，局部具特殊性土。地表溪流不发育，含较丰富的岩溶地下水，水位埋深随地形而异，局部有地下河出口及岩溶大泉，常见冷浸田，常发生地面岩溶塌陷。项目区冲垄地带土壤以水稻土为主，由于其位于河、沟两岸，地下水位较高，土壤次生潜育化现象严重，属软性地质基础。
  [来源：http://www.think58.com]

[资料来源：THINK58.com]

目  录
摘要……………………………………………………………………………1
关键词…………………………………………………………………………1
1  前言……………………………………………………………………………2
2  项目区概况………………………………………………………………2 [资料来源：www.THINK58.com]
    2.1  项目立项批复情况………………………………………………………2
2.2  项目区位置………………………………………………………………2
2.3  自然条件 …………………………………………………………………2
        2.2.1  地形地貌…………………………………………………………2
        2.2.2  气象………………………………………………………………2 [来源：http://think58.com]
        2.2.3  土壤………………………………………………………………3
        2.2.4  植被………………………………………………………………3
        2.2.5  水文和水文地质…………………………………………………3
        2.2.6  工程地质条件……………………………………………………3
2.4  社会经济条件……………………………………………………………3

2.5  基础设施条件……………………………………………………………5
        2.5.1  道路交通设施……………………………………………………5
        2.5.2  灌溉与排水设施…………………………………………………6
        2.5.3  电力设施…………………………………………………………9
        2.5.4  农田保护与生态环境保持设施…………………………………9
3  土地限制因素……………………………………………………………10
    3.1  自然因素限制…………………………………………………………10
3.2  社会经济条件因素限制………………………………………………10
4  项目区水资源供需平衡分析…………………………………………11
    4.1  灌溉水源 ………………………………………………………………11        [版权所有：http://think58.com]
4.2  需水量预测……………………………………………………………11
        4.2.1  农作物品种选择………………………………………………11
    4.2.2  灌溉需水量计算…………………………………………………11
4.3  可供水量………………………………………………………………13
        4.3.1  项目区水资源概况……………………………………………13 [版权所有：http://think58.com]
    4.3.2  可供水量分析…………………………………………………14
4.4  水资源供需平衡分析………………………………………………14
5  项目工程规划……………………………………………………………15
5.1  输水工程规划…………………………………………………………15
        5.1.1  明渠输水的作用和任务………………………………………15 [来源：http://think58.com]
    5.1.2  明沟水输水系统布置的原则…………………………………15
        5.1.3  输水渠道系统的布置方案……………………………………15
    5.1.4  明渠规划的数量………………………………………………16
5.2  排水工程规划…………………………………………………………16
        5.2.1  明沟排水的作用和任务………………………………………16
        5.2.2  明沟排水系统布置的原则……………………………………16 [来源：http://www.think58.com]
        5.2.3  排水渠道系统的布置方案……………………………………16
    5.2.4  排水沟规划的数量……………………………………………17
5.3  灌排水工程补充说明…………………………………………………17
5.4  渠系建筑物工程规划…………………………………………………17
        5.4.1  泵站……………………………………………………………17 [资料来源：http://think58.com]
        5.4.2  拦水坝…………………………………………………………17
        5.4.3  水闸……………………………………………………………17
    5.4.4  渡槽……………………………………………………………17
        5.4.5  涵管……………………………………………………………17
        5.4.6  涵洞……………………………………………………………17
        5.4.7  陡坡……………………………………………………………18
6   项目工程设计…………………………………………………………………18
6.1  灌溉水源工程设计……………………………………………………18
        6.1.1  小型拦水坝整修………………………………………………18
        6.1.2  抽水泵站………………………………………………………18    [资料来源：http://THINK58.com]
6.2  输水工程设计…………………………………………………………26
    6.2.1  明渠……………………………………………………………26
6.3  排水工程设计…………………………………………………………31
    6.3.1  明沟……………………………………………………………31
6.4  渠系建筑物工程设计…………………………………………………34 [资料来源：THINK58.com]
        6.4.1  沟渠过路涵……………………………………………………34
        6.4.2  闸门……………………………………………………………35
        6.4.3  涵洞……………………………………………………………37
    6.4.4  人行盖板………………………………………………………39
        6.4.5  渡槽……………………………………………………………39

[资料来源：http://www.THINK58.com]

        6.4.6  跌水设计………………………………………………………39
7  结论…………………………………………………………………………40
参考文献 ……………………………………………………………………40
致谢……………………………………………………………………………41
附录……………………………………………………………………………41
