长沙县干杉乡王家冲水库除险加固工程设计(含CAD图)

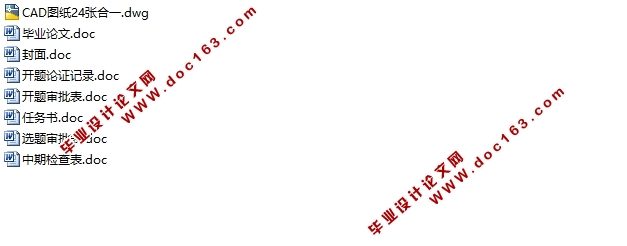

长沙县干杉乡王家冲水库除险加固工程设计(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文20000字,CAD图纸24张)
摘  要：干杉乡王家冲水库运行多年，工程存在老化、自然侵蚀等问题。为了保障王家冲水库的正常蓄水与安全运行，其除险加固工程势在必行。通过充分了解干杉现状，本次除险加固设计结合王家冲水库的实际情况展开，设计的主要对象为大坝、溢洪道与输水建筑物。王家冲水库在除险加固后，不仅会缓解干杉水资源短缺问题，还可通过从多渠道中发展多种经营，为当地的发展带来显著的经济效益与社会效益。
关键词：干杉乡；王家冲；水库；除险加固

The Design of Danger Removal and Consolidation of Sick and Dangerous Reservoir of Gansha Village in Changsha County
Abstract: Wangjiachong reservoir in Gansha village has always been used for many years,
so the engineering exists many problems ,such as aging and natural erosion and so on. The danger removal and consolidation of sick and dangerous reservoir is a necessary security for normal water storage and safe operation of Wangjiachong reservoir. With understanding the actual situation of Gansha village,this design accords with engineering actual situation of Wangjiachong reservoir and the objects of this design are dam、spillway and water conveyance structure. After removing sick and reinforcing, Wangjiachong reservoir will play a important role in remitting water crisis and improving local benefits of economy and society obviously by various running in many ways. [资料来源：www.THINK58.com]
Key words: Gansha village; Wangjiachong; reservoir; danger removal and consolidation of sick.

2.1  工程概况
王家冲水库位于长沙县干杉乡新建村，地理坐标为东经113°10′35.9″，北纬28°7′23.0″，坝趾距干杉乡政府约4km，距星沙区约15km，有土质公路通向坝顶，交通较便利。
水库位于榨山港流域，集雨面积约0.23km²，总库容15万m³，是一座以灌溉为主，结合防洪、养殖等综合利用的水库。
根据《防洪标准》GB50201-94及《水利水电工程等级划分及洪水标准》SL252-2000的相关规定，王家冲水库总库容为15.0万m3，为小Ⅱ型水库，工程等别为Ⅴ等，主要建筑物为5级，次要建筑物为5级。
枢纽工程由大坝、溢洪道、输水涵洞等建筑物组成。
大坝为心墙土坝，坝顶高程58.0m。最大坝高11.93m，坝轴长125m，坝顶宽4m。大坝上游坝坡分为两段，上段坡比:1：2.3，下段至坝底，坡比为1:3.5。高程55.5m以下采用现浇砼护坡，高程55.5m至坝顶长满杂草。大坝上游砼护坡局部破损，伸缩缝内生长杂草。下游坝坡坡比为：1:2.1，下游坝坡杂草及灌木丛生，局部有渗漏。下游坝趾有堆石棱体，块石风化严重，导滤作用明显降低。 [资料来源：http://www.THINK58.com]
溢洪道位于大坝右侧山体内，为正槽开敞式溢洪道，堰顶高程为56.49m，堰顶宽0.5m，溢洪道冲刷损毁严重，两侧杂草丛生；下游段无消能防冲设施；泄洪渠尺寸偏小且破损严重。
输水涵洞位于大坝左侧，为0.2m*0.2m浆砌石箱涵，进口高程为46.65m，出口高程为44.22m，为斜拉闸门形式放水，启闭设备已坏，无法正常使用。输水涵洞出口直接与灌溉渠道相接，现灌溉渠道淤塞严重。输水涵洞现漏水严重。
王家冲水库于1958年建成，现水库保护下游人口500人，灌溉耕地面积约1000亩。由于当时施工质量难于控制，工程质量达不到设计要求，多年来险情不断。水库带病运行，严重削弱水库灌溉能力，水库运营五十多年，存在安全隐患，需进行除险加固。
2.2  存在的主要问题
①、大坝
坝体渗漏严重，大坝外坡50m高程位置有散浸；坝上游坡为混凝土护坡，情况良好，下游坝坡不平整，杂草丛生，下游坝坡二种工况安全系数均小于规范要求的安全系数，表明下游坝坡不稳定；下游坝坡排水棱体风化破损,完全失去作用。
②、输水涵
输水涵洞为箱涵，尺寸为0.2*0.2m，涵洞进口端淤积严重，涵洞渗水严重，启闭设备老化，锈蚀严重，不能正常工作。
③、溢洪道
溢洪道过流断面不足，不满足泄洪要求，溢洪道冲刷损毁严重，两侧杂草丛生；下游无消能防冲设施；泄洪渠尺寸偏小且破损严重。

[来源：http://www.think58.com]

④、其它
大坝防汛通讯、交通管理设施落后；大坝无安全监测设施。
2.3除险加固的必要性
安全评价报告中：根据《水库大坝安全评价导则》（SL258-2000）规定的大坝安全分类具体标准，对王家冲水库大坝等工程的安全进行了全面的分析及论证，论证结论王家冲水库大坝为三类坝。
由安全评价报告可知：根据《水库大坝安全评价导则》（SL258-2000）规定，王家冲水库大坝工程质量综合评价为不合格。
水库工程险情较严重，存在的问题较多，为使工程能正常运行，充分发挥其经济和社会效益，确保当地人民生命财产安全，水库除险加固工程的建设已是一项十分必要和紧迫的任务。因此，急需对王家冲水库大坝工程进行除险加固。
  [来源：http://www.think58.com]

目    录
摘要    1

[资料来源：http://think58.com]

关键词    1
1  前  言    2
2  概述    2
2.1 工程概况    2
2.2  存在的主要问题    3
2.3  除险加固的必要性    3
3  水文    3
3.1  气象情况    3
3.2  设计暴雨    4
3.3  设计洪水    5
3.3.1  洪峰流量及洪水过程线推求    5
3.3.2  入库洪水总量    6
3.4  调洪演算    8
3.4.1  调洪演算的基本原则    8
3.4.2  调洪演算的基本方程    8
3.4.3  调洪演算的基本资料    9
3.4.4  调洪演算的方法及结果    11
3.5  水库抗洪能力复核    11
3.5.1  水库大坝顶部复核    12
3.5.2  溢洪道控制段导墙顶部高程复核    13
4  工程地质    13 [资料来源：http://www.THINK58.com]
4.1  概述    13
4.2  库区工程地质条件    14
4.2.1  地形地貌    14
4.2.2  地层岩性    14
4.2.3  水文地质条件    15
4.3  结论    15
5  除险加固设计    16
5.1  主要加固项目    16
5.1.1  安全鉴定结论    16
5.1.2  加固工程的主要项目及内容    16
5.2  设计依据    16
5.2.1  工程等级与建筑物级别    16
5.2.2  设计基本资料    16
5.3  大坝除险加固设计    18
5.3.1  除险加固前存在的问题    18
5.3.2  大坝加固前渗流计算    18
5.3.3  大坝加固前稳定计算    21
5.3.4  防渗加固方案比较    22
5.3.5  坝体冲抓回填设计    23
5.3.6  大坝坝体与坝基坝肩接触面、坝基帷幕灌浆设计    23 [资料来源：http://THINK58.com]
5.3.7  上游坝坡护坡设计    25
5.3.8  下游坝坡设计    26
5.3.9  大坝加固后渗流计算    26
5.3.10  大坝加固后稳定计算    28
5.3.11  重建排水棱体设计    30
5.4  溢洪道建筑物整治    30
5.4.1  基本情况    30
5.4.2  溢洪道除险加固设计方案    30
5.4.3  溢洪道水力计算    31
5.4.4  溢洪道除险设计    34
5.5  输水建筑物的设计    36
6  结论    38
参考文献    38
致谢    39
附录    39
