安仁县农田水利工程设计(含CAD图)

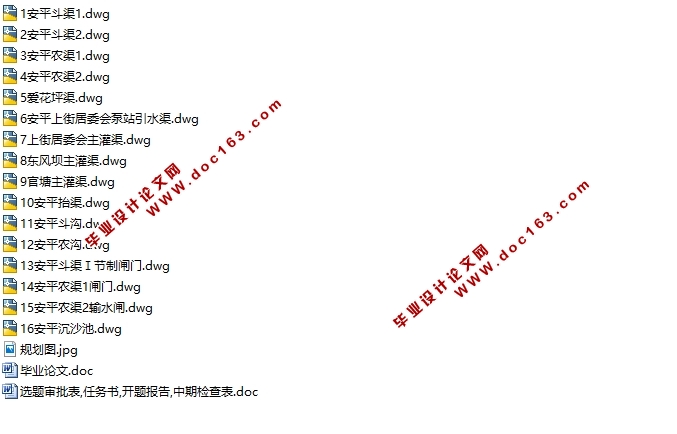

安仁县农田水利工程设计(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文15000字,CAD图纸16张)
摘  要：农田水利设施是农业基础设施的重要组成部分，对农业生产结构调整、农村发展、农业经济增长以及农民增收等有着巨大的支持作用。本设计研究了安仁县基本农田土地整理项目中农田水利工程的规划设计以及相关水力计算，重点对灌溉水源选择、水源工程和输配水工程进行了分析和计算，设计出符合灌溉、排水要求的沟渠，使得农田土地整理的质量得到了进一步提高。
关键词：水源；渠道；灌溉

Design of Irrigation and Water Conservation Engineering in Project at Anren Town
Abstract：Irrigation and water conservancy facilities is an important part of the agricultural infrastructure. It gives maximum support to adjust the structure of agricultural production, rural development, agricultural economy and the increase of farmers' income. The design’s method and correlated hydraulic calculation in the land consolidation project at Anren town are studied in this paper. The design focuses on the analysis and study of the choice of irrigation water，water source project，transmission and distribution works．The results show that the design have met the requirements for the water irrigation and drainage in this project，thus improving the quality of land consolidation．

Key words: waterhead; channel; irrigation

2.1  项目区所在县简况
安仁县位于湖南省东南部，郴州市的北部。东与茶陵、炎陵县交界，南与永兴、资兴县接壤，西与耒阳、衡南毗邻，北与衡东、攸县相邻。地理位置介于：东经113°05′～113°36′，北纬26°17′～26°50′。
安仁县属中亚热带季风湿润气候。历年平均温度17.7℃，年内7月最热，月平均气温29℃，极端最高温度达成42℃（1983年8月6日）。
全县辖21个乡镇，225个村、居委会，2007年末全县总人口为40.11万人，其中农业人口为35.5万人，占总人口数的88.51%。全县城市化水平达到28.9%，比上年提高2百分点。
2007年末，全县生产总值达29.56亿元，比上年增长12.2%，其中第一产业增加值9.09亿元，增长7.8%；第二产业增加值9.62亿元，增长19%；第三产业增加值10.84亿元，增长10.6%。一、二、三次产业结构为30.7：32.6：36.7。全县人均可支配收入0.3654万元。
2.2  自然条件
2.2.1  地形地貌
项目区在地理上属安仁县境内东部，地貌类型主要为低岗溪谷平地地貌。属于河谷平坝工程类型区。整个项目区沿永乐江及永乐江支流自西向东分布，项目区地面标高在88～95m之间，纵横平均坡度小于3度。地势平坦利于土地综合整治。 [来源：http://www.think58.com]
2.2.2  气象
项目区属于亚热带季风性湿润气候区，夏秋干旱。日照充足，年平均气温18℃，多年年均降雨量1404.3 mm，降雨主要集中在4～7月，占51.36%。8～9月一般干旱缺水。极端最高气温达40.2℃，极端最低气温为-12.3℃，无霜期为278天。历年≥10℃的活动积温为5635℃，适宜多种作物生长。
光能较足，项目区年平均日照时数为1663.3小时，日照时数年内分配不均，一年中以夏季最多，冬季最少，秋多于春。雨热同期的气候，为农作物的生长提供了良好的外部环境。项目区良好的农业气候条件适合农作物特别是水稻的生长。
2.2.3  土壤
项目区的水稻田主要是河沙田，成土母质主要为河流冲积物母质，河流冲积物母质是经过流水搬运，把陆地上的砂砾搬运到江河，形成的土壤有如下特点：分选性良好，由谷坡向河床，沉积物粒径由细变粗；层理清晰，下层为河床相；有明显的层次和成带性，土质肥沃。项目区内的土壤有机质含量2.67%，全量含氮0.156%，含磷0.117%、全钾2.54%，土壤保肥能力强。PH值由表层到底层逐渐增大从5.6～6.0。
2.2.4  植  被
安仁县属于中亚热带常绿阔叶林区，项目区内主要树种为杉木、湿地松、油茶等，农作物以种植双季稻为主，以及油菜、秋薯、秋豆和烤烟。植被覆盖率在80%以上，区内植物生长茂盛。

[资料来源：http://think58.com]

2.2.5  水文与水文地质
项目区内水资源极为丰富，经实地查证，项目区处于永乐江中上游流域，永乐江的支流——太平港塘田河汇水口。项目区属于茶安灌区内，茶安水库为中型水库，有效库容282万m3。
项目区依据《湖南省土地开发整理项目建设标准》确定为河谷坪坝工程类型区，其水文地质具有以下特点：
（1）土层为残坡积或冲洪积双层的粘质砂土（厚0～1 m）、碎石土为主的土体（厚1～10m）。
（2）地表溪流不发育，地下水贫乏，旱季缺水。
2.2.6  工程地质
根据项目区的地层岩性出露情况，属于新生界第四系上更新统，主要为冲积层，具二元结构，上部为网纹化粉砂质粘土及含砾砂质亚粘土，下部为砂砾层及含砾砂层，厚2～6.67 m。
项目区内的其他灌溉排水建筑的修建地方，主要是河沙土，不存在软土地基处理，但沟渠开挖成土渠的边坡不是十分稳定，经过夯实处理后，可以加固沟渠的边坡或边墙。
  [资料来源：http://THINK58.com]

目    录
摘要……………………………………………………………………………1

关键词…………………………………………………………………………1
1  前言…………………………………………………………………………………2
2  综合说明……………………………………………………………………………2
    2.1  项目区所在简况…………………………………………………………………2
    2.2  自然条件…………………………………………………………………………3 [资料来源：http://THINK58.com]
        2.2.1  地形地貌…………………………………………………………………2
        2.2.2  气象………………………………………………………………………2
        2.2.3  土壤………………………………………………………………………3
        2.2.4  植被………………………………………………………………………3
        2.2.5  水文和水文地质………………………………………………………3
        2.2.6  工程地质条件…………………………………………………………4
        2.2.7  天然建筑材料…………………………………………………………4
        2.2.8  自然灾害…………………………………………………………………4
    2.3  基础设施件……………………………………………………………………4
        2.3.1  水源条件…………………………………………………………4
        2.3.2  灌排系统骨干设施状况…………………………………………5
        2.3.3  灌溉与排水设施……………………………………………………5
    2.4  水资源分析…………………………………………………………………8
        2.4.1  供水量分析……………………………………………………………8 [资料来源：THINK58.com]
        2.4.2  需水量预测……………………………………………………………9
        2.4.3  水土资源供需平衡分析………………………………………………10
3  工程平面布局…………………………………………………………………………11
4  工程设计………………………………………………………………………………12
    4.1  水源工程………………………………………………………………………12 [来源：http://www.think58.com]
        4.1.1  提水工程………………………………………………………………13
        4.1.2  引水工程………………………………………………………………13
    4.2  渠道工程………………………………………………………………………13
        4.2.1  渠道布置方案…………………………………………………………13

[资料来源：THINK58.com]

        4.2.2  渠道设计………………………………………………………………13
    4.3  排水工程………………………………………………………………………18
        4.3.1  排水沟布置方案………………………………………………………18
        4.3.2  排水沟设计……………………………………………………………18

[来源：http://think58.com]

    4.4   建筑物…………………………………………………………………………20
        4.4.1  闸门……………………………………………………………………20
        4.4.2  引水渠…………………………………………………………………20
        4.4.3  沉沙池…………………………………………………………………20 [资料来源：http://THINK58.com]
        4.4.4  抽水泵站………………………………………………………………20
        4.4.5  变电设备………………………………………………………………23
5  结论……………………………………………………………………………………23
参考文献…………………………………………………………………………………24 [来源：http://think58.com]
致谢………………………………………………………………………………………25
附录………………………………………………………………………………………25

附录

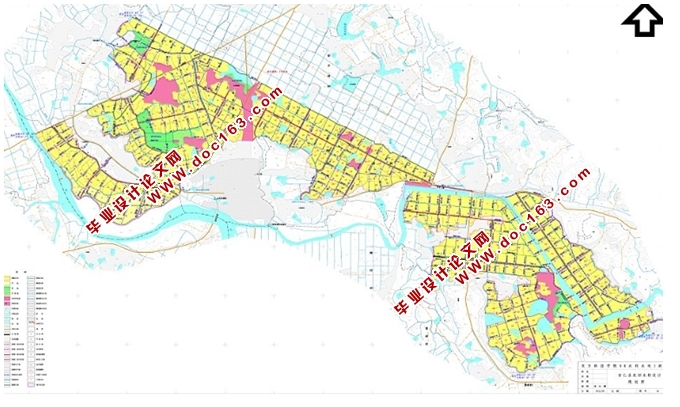

附录1：安平镇规划图
附录2：安平斗渠1
附录3：安平斗渠2
附录4：安平农渠1
附录5：安平农渠2
附录6：爱花坪渠

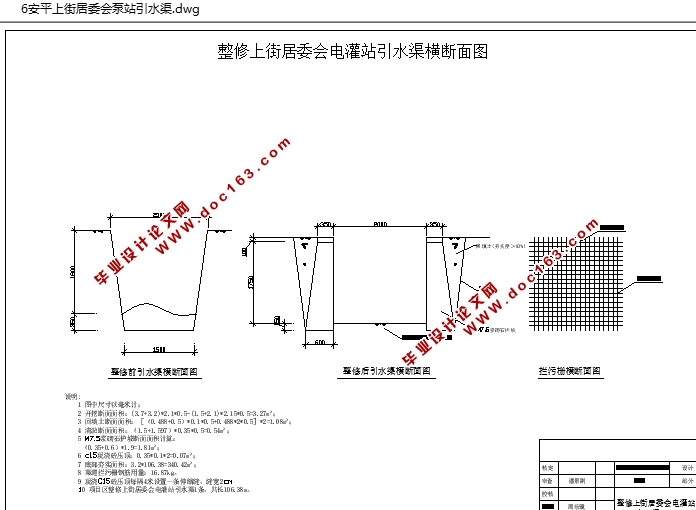

附录7：安平上居委会泵站引水渠

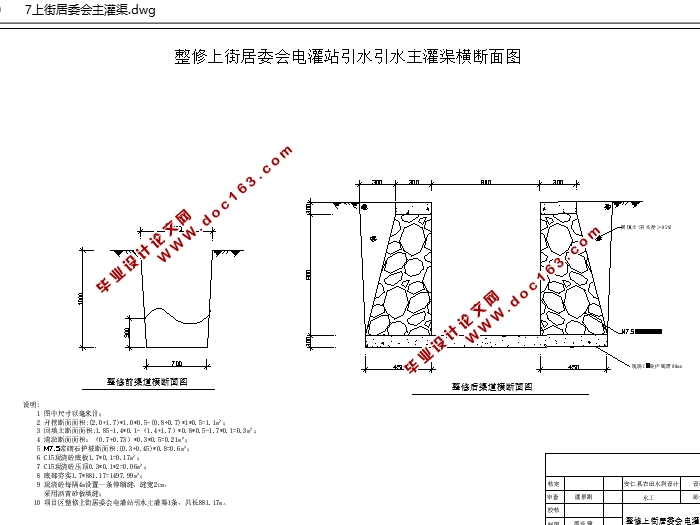

附录8：上街居委会主灌渠
附录9：东风坝主灌渠
附录10：官塘主灌渠
附录11：安平抬渠
附录12：安平斗沟
附录13：安平农沟
附录14：安平斗渠Ⅰ节制闸门
附录15：安平农渠1闸门
附录16：安平农渠2输水闸
附录17：安平沉沙池
