长沙县金井镇剪刀坡水库除险加固工程设计(含CAD图)

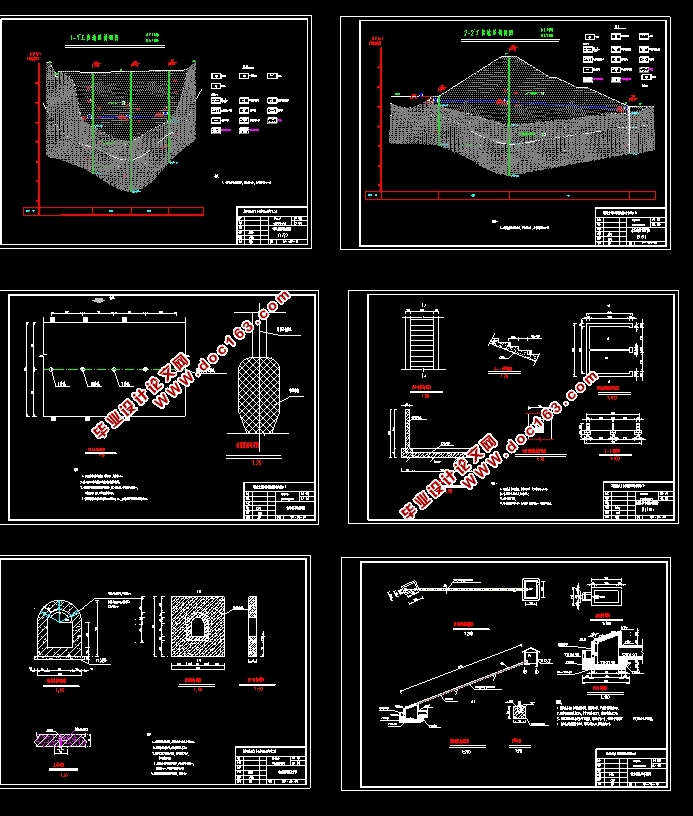

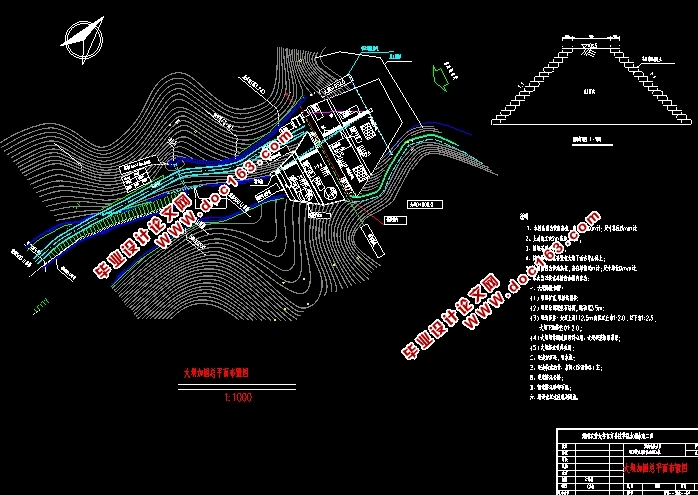

长沙县金井镇剪刀坡水库除险加固工程设计(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文18000字,CAD图纸20张)
DESIGN OF DANGER ELIMINATION AND REINFORCEMENT FOR THE JIANDAOPO RESERVIOUR OF CHANGSHA COUNTY JINJING TOWN
摘  要：本人选用金井镇剪刀坡水库作为毕业设计。剪刀坡水库工程于90年代兴建，属于“三边工程”。由于当时施工质量难于控制，水库带病运行，严重削弱水库灌溉能力。经过仔细论证，我们对水库的坝坡进行整修，改造输水涵管，采用斜墙防渗。
关键词：除险加固；渗漏；泄流；稳定；输水涵管

Design of Danger Elimination and Reinforcement for the Jiandaopo Reservoir of Changsha County Jinjing Town
Abstract: Jiandaopo reservoir  is selected as my graduation project. Jiandaopo reservoir project was built in the 1990s, and it is "the trilateral project". Because the construction quality was difficult to control. Reservoir sick run ,  the capacity of irrigation has been seriously destro. After careful argument , we suggest to rebuild dam slope , transform of culvert and use inclined core to prevent  leaking. [资料来源：THINK58.com]
 Key words：Control and Reinforcement Project;percolation；Discharge；Stability；Culvert

2  综合说明
2.1  工程概况
2.1.1  水库工程位置
剪刀坡水库位于长沙县金井镇东山村境内，坝址距金井集镇约10km，距县城约60km。地理坐标东经 113°21′23″，北纬28°34′54.8″。
2.1.2  水库项目区基本情况
剪刀坡水库位于湘江一级支流捞刀河支流金井河上游，控制流域面积0.45k m2，水库正常库容为20.50万m3，总库容为23.20万m3，是一座以灌溉为主，兼顾防洪综合利用的小Ⅱ型水库。水库灌溉面积为500亩。库区内山丘众多，植被较好，水土流失较轻。
2.1.3  枢纽主要建筑物及特性参数
水库枢纽工程由大坝、溢洪道、输水涵洞等永久建筑物组成。
1、工程等级与洪水标准
根据《防洪标准》GB50201-1994及《水利水电工程等级划分及洪水标准》SL252-2000的相关规定，剪刀坡水库总库容为23.20万m3，为小Ⅱ型水库，工程等别为Ⅴ等，主要建筑物为5级，次要建筑物为5级。根据《水利水电工程等级划分及洪水标准》的3.2.1条的规定，剪刀坡水库大坝为山区、丘陵区永久性水工建筑物，确定其设计洪水标准为30年一遇，校核洪水标准为300年一遇。溢洪道消能防冲标准为10年一遇。 [来源：http://think58.com]
2、水库水位与相应库容
剪刀坡水库堰顶水位（起调水位116.34m），相应库容为20.50万m3，则调洪复核结果为：30年一遇的设计洪水位为117.06m，最大下泄流量为1.63 m3/s，相应库容为21.50万m3；300年一遇校核洪水位为117.54m，最大下泄流量为3.5 m3/s，相应库容23.20万m3。
3、大坝
大坝为心墙土坝，坝顶高程117.90m。最大坝高16m，坝轴长52m，坝顶宽3.5m。大坝上游边坡分为一级，大坝上游高程116.34m以下坡采用预制六角砼块护坡，高程116.34m以上，护坡局部有破损。坡比为1：1.5。下游边坡分为三级，从坝顶至坝脚坡比依次，从坝顶至高程112.5m为1:1.5边坡， 再接1:1.7边坡至109.55 m高程。然后接1:2.5边坡至坝脚，高程105.74 m。下游坝坡有部分草皮护坡，现状杂草丛生，有渗水现象。上坝公路位于大坝右侧为土路，且路况很差，不能满足防汛交通要求。
4、溢洪道
溢洪道位于大坝右侧，为开敞式溢洪道，全长81 m，，控制段长13.4 m，宽1.56m，深1.2 m,堰顶进口高程为116.34m；泄槽段全长67.7m，深1 m,最大泄量3.5 m3/ s。溢洪道下游段有消能设施,泄洪渠长为13.4m ,泄洪渠涵管直径为500 m m,断面尺寸太小,不能满足泄洪要求。
5、输水设施
输水涵管位于大坝右侧，为直径为0.3m的瓦质圆涵管，有斜拉闸门，手摇式启闭机，涵管进口高程为106.41m，涵洞出口高程为104.84m。全长54 m , 输水涵管有严重漏水现象。坝下左侧有段出水渠道为土渠长为33 m，年代已久,长年无人维护,导致淤塞严重。现有启闭室相当陈旧，设备破损，且无管理用房及防汛器材池。 [资料来源：http://think58.com]
2.1.4  工程的简要建设过程
剪刀坡水库工程于1969年12月投入运行。由于当时施工质量难于控制，工程质量达不到设计要求，多年来险情不断。水库带病运行，严重削弱水库灌溉能力。
  [资料来源：http://www.THINK58.com]

[资料来源：THINK58.com]
目   录
摘要    1
关键词    1
1  前言    2
2  综合说明    2
2.1  工程概况    2
2.1.1  水库工程位置    2
2.1.2  水库项目区基本情况    2
2.1.3  枢纽主要建筑物及特性参数    2
2.1.4  工程的简要建设过程    3
2.1.5  目前水库存在的主要问题    3
2.1.6  除险加固的必要性    4
2.2  水文    4
2.3  工程地质    5
2.4  工程任务与规模    5
2.5  除险加固设计    6
2.5.1  除险加固工程项目    6
2.5.2  除险加固措施    6
2.5.3  溢洪道除险加固    6
2.5.4  输水涵管除险加固    7
2.5.5  防汛公路硬化    7 [资料来源：THINK58.com]
2.5.6  观测设计    7
2.5.7  出水口渠道疏浚硬化    7
2.5.8  重建排水棱体    7
3  工程水文及调洪演算    7
3.1  基本情况    7
3.2  气象资料    8
3.3  设计暴雨洪水    8
3.3.1  水文基本资料    8
3.3.2  工程等级及洪水标准    8
3.3.3  设计暴雨洪水计算    8
3.3.4  设计净雨过程的计算    8
3.4  设计洪水    9
3.4.1  用推理公式求设计洪水、校核洪水    9
3.4.2  入库洪水总量    10
3.5  调洪演算    15
3.5.1  调洪演算的基本原则    15
3.5.2  调洪演算的基本方程    15
3.5.3  调洪演算的基本资料    15
3.5.4  调洪演算的结果    17 [资料来源：THINK58.com]
3.6  挡水建筑物抗洪能力复核    17
3.6.1  水库大坝坝顶高程复核    18
3.6.2  防渗墙顶部高程复核    19
3.6.3  溢洪道控制段顶部高程复核    19
3.6.4  溢洪道泄槽过流能力复核    20
3.7  防洪标准复核结果    21
3.7.1  防洪标准    21
3.7.2  水库大坝的实际防洪能力    21
4  除险加固设计    21
4.1  工程任务和规模    21
4.2  主要加固项目    21
4.3  设计依据    22
4.3.1  工程等级与建筑物级别    22
4.4  加固设计    23
4.4.1  大坝除险加固前渗流计算    23
4.4.2  大坝除险加固前边坡稳定计算    26
4.4.3  大坝加固后渗流计算    27
4.4.4  大坝加固后边坡稳定计算    29 [资料来源：THINK58.com]
4.4.5  大坝除险加固设计    30
4.4.6  溢洪道泄洪渠改造    34
4.4.7  输水涵管除险加固    34
4.4.8  防汛公路设计    37
4.4.9  水位观测设计    37
5  新增效益描述    37
参考文献    37
致谢    38 [资料来源：http://THINK58.com]
