长沙县开慧村开明水库除险加固工程设计(含CAD图)

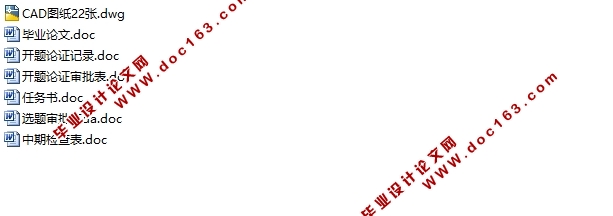

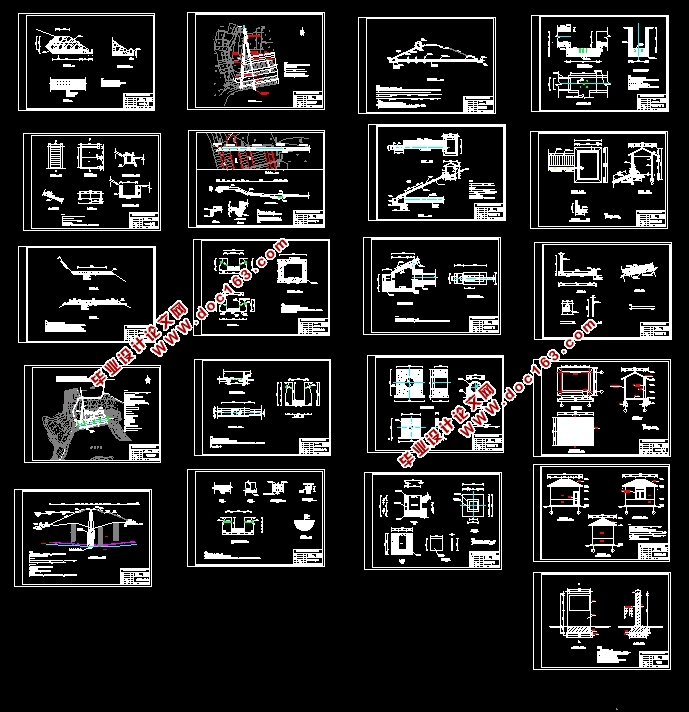

长沙县开慧村开明水库除险加固工程设计(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文16000字,CAD图纸22张)
摘  要：本人选取长沙县开慧村开明水库的除险加固设计作为毕业设计，根据水库的运营现状，由于历史遗留问题，大坝下游坝基出现渗漏，溢洪道尺寸过小，遇较大洪水不能满足泄洪要求，防汛公路泥泞不堪等不利安全正常运行的多种弊端，此设计针对大坝可能出现的问题对大坝进行除险加固设计，从而达到标本根治的目的。
关键词：水库； 溢洪道； 加固； 设计； 工程地质

Design of Danger Elimination and Reinforcement for Kai Ming Reservoir In Chang Sha County
Abstract: I choose Kai Ming in Changsha County kai hui village reservoir reinforcement design is choosed as part of my graduation design , because of the problems left by history,the downstream of the dam spillway dam foundation leakage,small size, with larger flood waters,muddy and adverse safety anf normal operation of the many disadvantages, this design aims at the possible problems to reinforce the dam , so as to achieve the purpose of specimens after radical.

Key words: reservoir ; spillway; reinforcement; design; engineering; geology

水库是我国防洪广泛采用的防洪措施之一，在防洪区上有河道适当位置兴建能调蓄洪水的综合利用水库，利用水库拦蓄洪水，削减进入下游河道的洪峰流量，达到减免洪水的目的。
 开明水库位于长沙县开慧乡开明村，所在流域为双江口流域。地理坐标为东经113°11′29.7″，北纬28°35′8.7″，坝址距长沙市62km，距长沙县55km。开明水库正常蓄水位为80.39m，高程系统采用国家黄海高程，设计洪水位为81.11m（P=5%），校核洪水位为81.32m（P=0.5%）。开明水库是是一座以灌溉为主，兼顾防洪等综合利用的小II型水库，坝址以上干流长度为1km，干流平均坡降0.26%。水库位于长沙县开慧乡开明村，流域面积0.26km2，总库容24.5万m3，水库灌溉下游农田1200公顷 。目前大坝坝体存在的主要问题有：坝体填筑质量差，坝体内外坡存在严重渗漏；坝基存在渗漏，坝体与坝基、坝肩接触面渗漏；坝体迎水面的草皮护坡部分塌陷、迎水面原设计混凝土护砌开裂；下游坝坡过陡，坝脚排水棱体破损严重，排水不畅。
本设计就是针对上述状况的基础上进行设计的，主要包括水文，调洪演算，工程地质等设计，设计经验浅，也在很多方面发现自己的不足，设计简陋，敬请谅解。 [资料来源：THINK58.com]

2 综合说明
2.1 工程概况
2.1.1 水库工程位置
开明水库位于长沙县开慧乡开明村，所在流域为双江口流域。地理坐标为东经113°11′29.7″，北纬28°35′8.7″，坝址距长沙市62km，距长沙县55km。
2.1.2工程任务
开明水库正常蓄水位为80.39m，高程系统采用国家黄海高程，设计洪水位为81.11m（P=5%），校核洪水位为81.32m（P=0.5%）。
开明水库是是一座以灌溉为主，兼顾防洪等综合利用的小II型水库，坝址以上干流长度为1km，干流平均坡降0.26%。水库位于长沙县开慧乡开明村，流域面积0.26km2，总库容24.5万m3，水库灌溉下游农田1200公顷 。
2.1.3主要建筑物及病险情况
工程主要建筑物包括大坝坝体、溢洪道、输水隧洞等。
（1）大坝
开明水库大坝为心墙土坝，坝顶高程83.2m，最大坝高14m，坝顶轴线长94m，坝顶宽6m；大坝上游边坡分为两级，从坝顶至坝脚依次为：1：2.35边坡，接1.8m宽的平台，再接1：2.14的边坡，高程81.29m以下边坡采用砼护坡，高程81.29m至坝顶采用草皮护坡；大坝左侧内坡有1.5m梯级；大坝下游边坡分为三级，从坝顶至坝脚为：1：2.33边坡，接3.7m宽的平台，高程为81.05m；再接1:2.44的边坡，然后再接1:5.1的边坡，边坡采用草皮护坡。 [版权所有：http://think58.com]

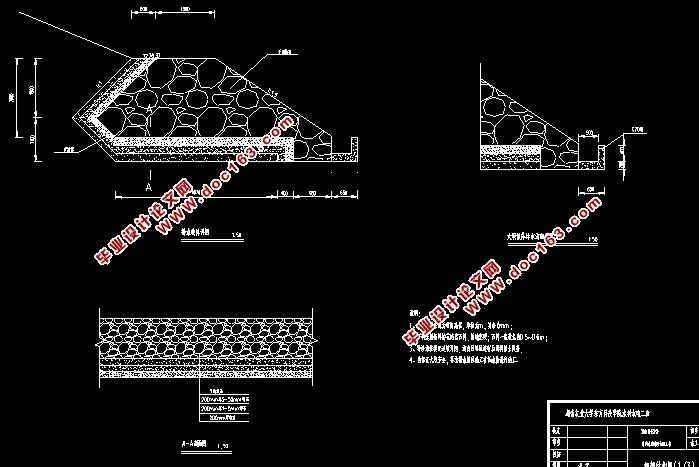

目前大坝坝体存在的主要问题有：坝体填筑质量差，坝体内外坡存在严重渗漏；坝基存在渗漏，坝体与坝基、坝肩接触面渗漏；坝体迎水面的草皮护坡部分塌陷、迎水面原设计混凝土护砌开裂；下游坝坡过陡，坝脚排水棱体破损严重，排水不畅。
（2）溢洪道
开明水库现状没有溢洪道，利用直径为1m的卧管溢洪，遇到较大洪水时，不能满足泄洪要求，拟在原址新建溢洪道一条。

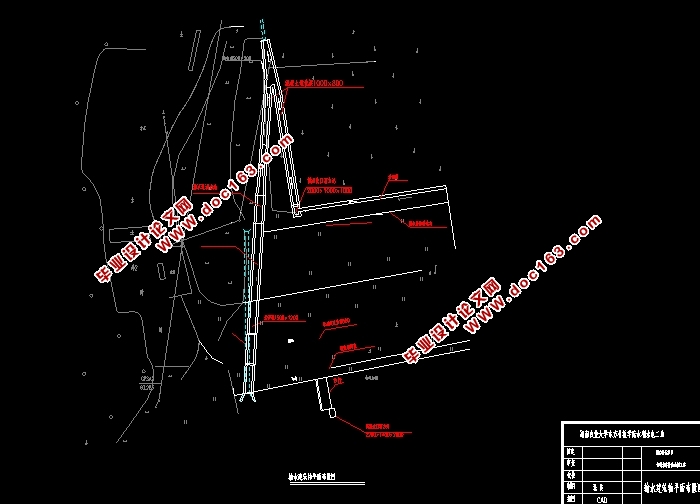

（3）输水设备
开明水库低位输水隧洞尺寸为直径300 m m砼涵管，位于大坝左侧，涵管前端建有一个净宽1.2m，净长1.8m，高2.1m的钢筋砼，进水口为圆形，直径30cm,斜坡上每隔3 m设计一个砼定墩，上部预埋钢筋环，消力井斜拉闸门，手摇式启闭机，涵管出口高程为73.75m。低位输水隧洞存在的主要问题年久失修存在渗漏及安全隐患。堤坝上设有一座2.5m*2.5m的启闭房。


目  录
摘  要    1
关键词    1
1 前言    2
2 综合说明    2
2.1 工程概况    2
2.1.1 水库工程位置    2
2.1.2工程任务    2
2.1.3主要建筑物及病险情况    2
2.2工程任务及规模    3
3 水文    3
3.1气象情况    4
3.2设计暴雨    4
3.2.1 水文基本资料    4
3.2.2工程等级及洪水标准复核    4
3.2.3设计暴雨的查算    4
3.2.4 设计净雨过程的计算    4
3.3设计洪水    5
3.4调洪演算复核    12

[资料来源：http://www.THINK58.com]

3.4.1调洪复核原则    12
3.4.2调洪演算的基本方程    12
3.4.3调洪演算的基本资料及来源    12
3.4.4调洪复核结果    14
3.5抗洪能力复核    15
3.5.1水库大坝坝顶高程复核    15
3.5.2大坝防渗心墙顶部高程复核    17
3.5.3溢洪道控制段顶部高程复核    17
3.5.4泄洪安全分析    17
3.6防洪标准复核结果    18
3.6.1防洪标准    18
3.6.2水库大坝的实际防洪能力    18
3.6.3泄洪能力    18
4 除险加固设计    18
4.1工程规模与任务    18
4.2主要加固项目    19
4.2.1水库除险加固主要项目    19
4.3设计依据    19
4.3.1工程等级与建筑物级别    19
4.3.2设计基本资料    19
4.4除险加固设计    20
4.4.1挡水建筑物设计    20

[资料来源：http://think58.com]

4.4.2溢洪道设计    25
4.4.3输水设备设计    29
4.4.4其他建筑物设计    32
参考文献    33
致    谢    34 [资料来源：http://THINK58.com]
