苏家冲水库除险加固工程设计(含CAD图)

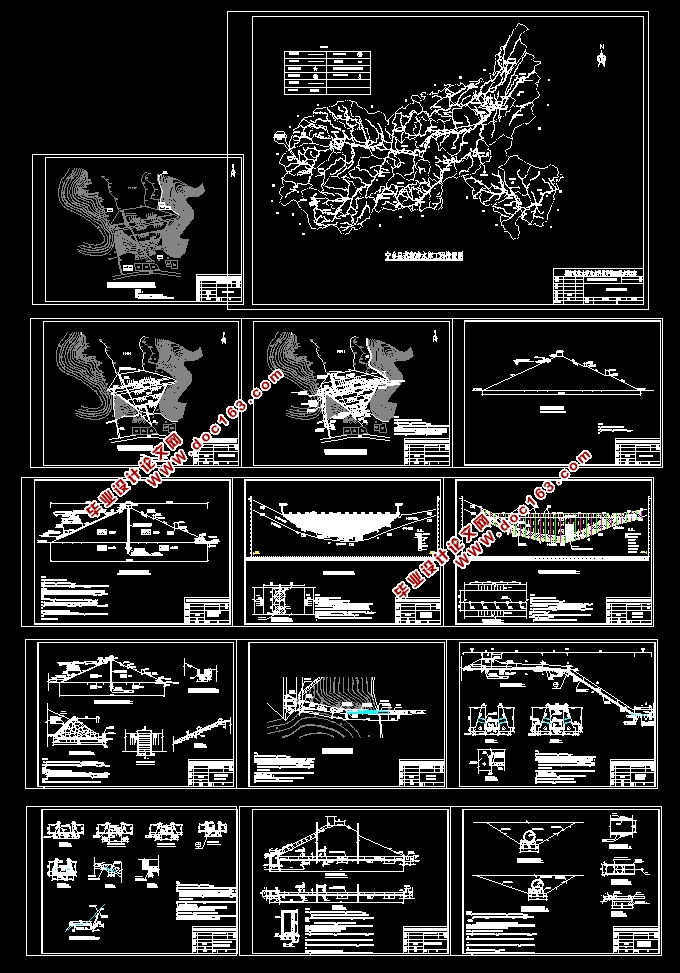

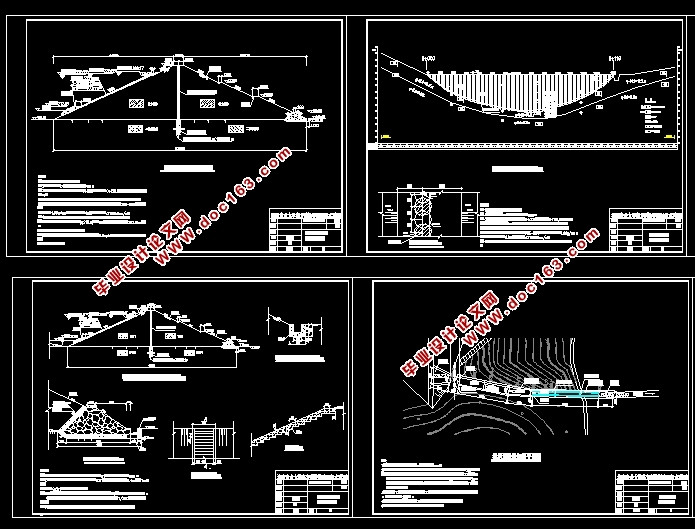

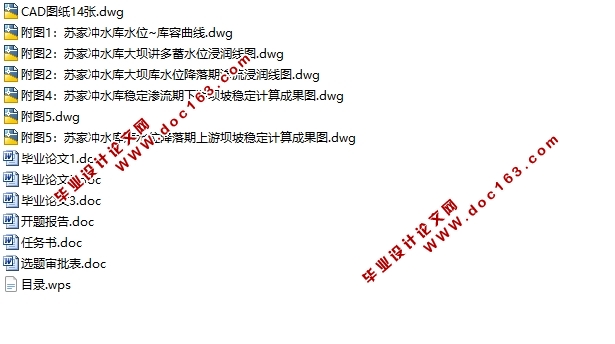

苏家冲水库除险加固工程设计(含CAD图)(选题审批表,任务书,开题报告,论文19000字,CAD图纸14张)
DESIGN OF DANGER ELIMINATION AND REINFORCEMENT FOR SUJIACHONG RESERVOIR
摘  要：苏家冲水库位于湖南省宁乡县巷子口镇花桥村，是一座以灌溉为主，结合防洪、养殖等综合效益的小（Ⅱ）型水利工程。由于水库施工质量较差，加上年久失修，该水库存在坝体、坝基渗漏，坝坡冲刷损毁严重，输水底涵裂缝漏水，溢洪道垮塌於塞等问题。本次加固除险设计包括大坝护坡排水、坝身、坝基防渗、封堵废除原底涵、新建一输水底涵、整修溢洪道等工作。
关键词：水库；大坝；溢洪道；底涵；防渗

Design of Danfer Eliminayion and Reinforcement for Sujiachong Reservior
 Abstract: Sujiachong-Reservoir is located in village of Zhenhuaqiao Wangcheng County Hunan Province.It is a mainly to irrigating,combining with flood control, aquaculture and so on small (Ⅱ) ofwater conservancy projects.Due to the poor qualityof the reservoir, it coupled with disrepair a long time. The reservoir dam, foundation seepage and slope were scour and damaged and seriously, lose ulvert’s problem is crack leaking, spillway collapse hussey, etc.The reinforcement design, include the dam slope and drainage, dam body and impervious foundation,sealing the old abolition of the culvert,construction a new water culverts, and refurbishment of the spillway. [资料来源：THINK58.com]
Key words: Reservoir; Dam; Spillway; Ulvert; Impermeable
2  概述
2.1  水库工程

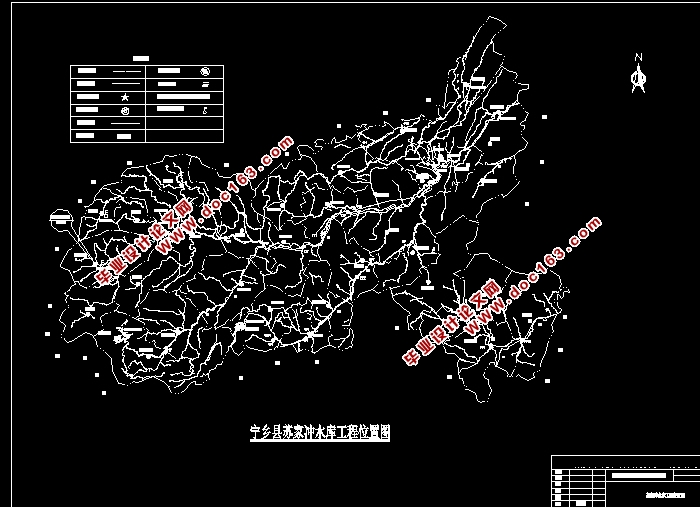

苏家冲水库位于宁乡县西北部，属湘江流域沩江小支流。大坝位于巷子口镇花桥村，地理位置为东经111°57′04″，北纬28°05′34″，坝址下游距巷子口镇0.5km，距宁涟公路0.5km，地理位置十分重要。苏家冲水库是一座以灌溉为主，兼有防洪、养鱼等综合利用的小（Ⅱ）型水库。苏家冲水库设计控制集雨面积0.37 km2，现水库实际控制集雨面积0.38km2。坝址以上干流长度0.915km，干流平均坡降7.65%，总库容31.43万m3，正常库容为27.3万m3，死库容为0.55万m3，为年调节水库。设计灌溉农田100公顷，实际灌溉农田80公顷，现有养鱼面积4.5公顷。
苏家冲水库总库容31.43万m3，根据《水利水电枢纽工程等级划分及洪水标准》（SL252-2000）确定该水库为小（Ⅱ）型水库，枢纽工程为Ⅴ等工程，其主要建筑物为5级建筑物，次要建筑物为5级建筑物。根据《湖南省小型水库除险加固工程初步设计报告编制提纲》，拟定本次初步设计阶段设计洪水标准为20年一遇，校核洪水标准为200年一遇。正常运行情况下坝顶安全超高为0.5m，非常运行情况下为0.3m，溢洪道消能防冲工程设计标准为10年一遇。

苏家冲水库正常蓄水位225.27m（黄海高程系统，下同），相应库容27.3万m3；设计洪水位（P=5%）225.85m，相应库容29.87万m3；校核洪水位（P=0.5%）226.17m，相应库容31.43万m3；死水位213.85m，相应库容0.55万m3。

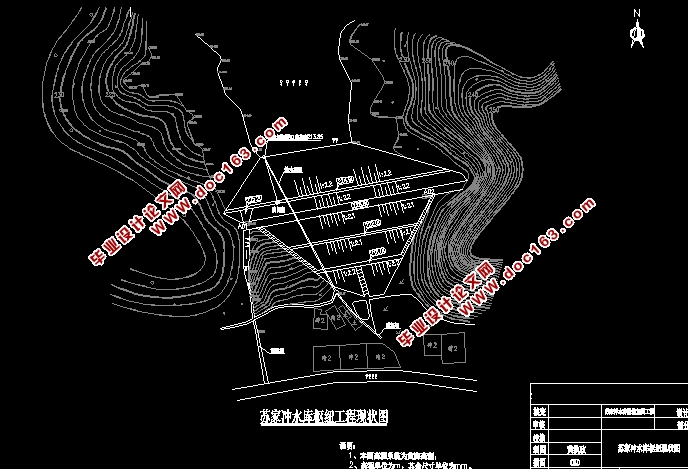

大坝为均质土坝，最大坝高22.3m，坝顶高程为228.8m，坝顶轴线长128m，坝顶宽4m,坝底宽105.34m。上游坝坡坡比为1:2.2，下游坝坡有两级平台，一级平台上、下部坡比均为1:2.1，平台高程222.00m，二级平台下部坡比为1:2.2，平台高程216.00m。坝体上游面无护坡,下游坡面采用草皮护坡，坝体下游无排水设施和排水沟。
溢洪道位于大坝右岸，为正槽开敞式溢洪道系从边坡覆盖层和岩体中开挖形成，其进口底板高程225.27m，宽2.5m，两侧导墙均采用浆砌块石，底板采用砼护砌，泄渠底部为排水沟，尾水进入原溪沟，泄渠尾部未设置消力池。
输水涵洞位于大坝右岸，原设计为浆砌石箱涵，长80.95m，净高0.4m，净宽0.4m，
进口高程为213.85m，底坡降4.42%，设计流量0.15m3/s。进口采用插板式闸门取水，手动螺杆启闭闸门。


[资料来源：http://THINK58.com]

目    录
摘要    1
关键词    1
1  前言    1
2  概述    2
    2.1  水库工程    2
    2.2  工程存在的病险问题    3
    2.3  大坝安全鉴定报告的主要结论    3
        2.3.1  工程质量综合评价    3
        2.3.2  运行管理综合评价    4
        2.3.3  洪水复核    4
        2.3.4  渗流安全评价    4
        2.3.5  结构稳定安全评价    4
        2.3.6  抗震复核    4
        2.3.7  金属结构安全评价    4

[资料来源：http://THINK58.com]

    2.4  除险加固的必要性    5
    2.5  水库除险加固方案及内容    5
3  水文    5
    3.1  概况    5
        3.1.1  流域概况    5
        3.1.2  气象    5
        3.2  洪水复核    5
        3.2.1  设计暴雨    5
        3.2.2  设计洪水    5
    3.3  调洪演算    12
        3.3.1  基本资料    12
        3.3.2  调洪演算原则    13
        3.3.3  调洪演算的基本方法    13 [来源：http://think58.com]
        3.3.4  调洪演算结果    13
    3.4  挡水建筑物抗洪能力复核    14
        3.4.1  水库大坝坝顶高程复核    14
        3.4.2  溢洪道控制段顶部高程复核    16
    3.5  防洪标准复核结论    16
4  工程地质    16
    4.1  地形地貌    16
        4.1.1  地层岩性    16
    4.2  岩土物理力学性质    17
    4.3  地震效应    17
    4.4  天然建筑材料    17
    4.5  岩土工程分析与评价    18
        4.5.1  场地稳定性评价    18 [来源：http://think58.com]
        4.5.2  坝基岩土工程地质质量评价    18
    4.6  结论与建议    18
        4.6.1  结论    18
        4.6.2  建议    19
5  除险加固工程设计    19
    5.1  主要加固项目内容    19
    5.2  大坝加固细部设计    19
        5.2.1  大坝出险加固设计前渗流稳定计算    20
        5.2.2  大坝出险加固前稳定计算    22
        5.2.3  坝体渗漏处理方案选择    23
        5.2.4  坝体冲抓套井回填防渗墙设计    24
        5.2.5  大坝上游坝坡除险加固设计    25
        5.2.6  溢洪道除险加固设计    26
        5.2.7  输水涵洞除险加固设计    28
        5.2.8  坝基及两岸坝肩绕坝渗漏除险加固设计    31
        5.2.9  大坝下游坝脚排水设施设计    33
        5.2.10  防汛公路设计    35
6  结论    35
参考文献    35
致谢    36 [资料来源：http://THINK58.com]
