南龙水库除险加固工程设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

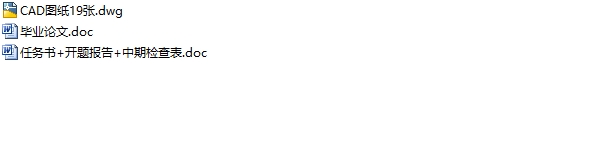

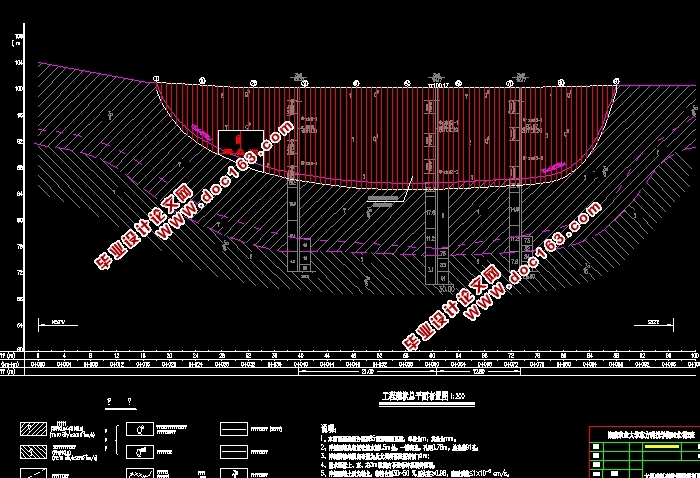

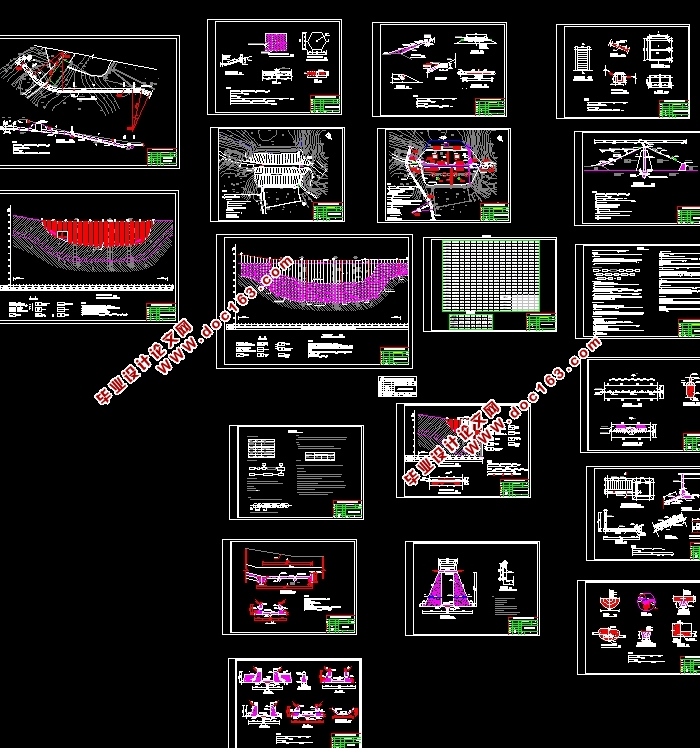

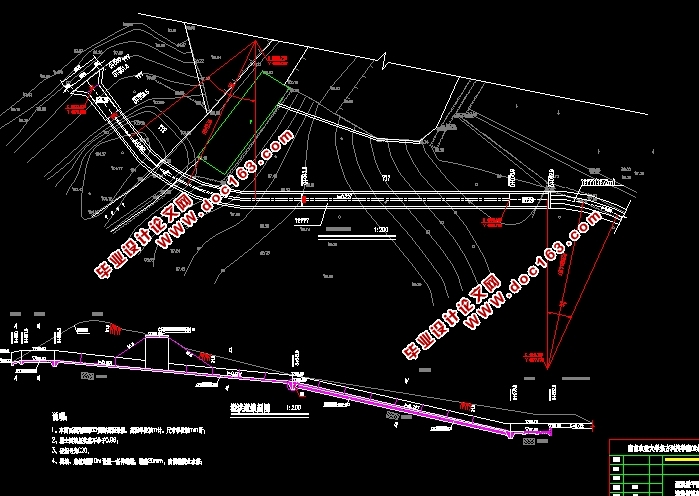

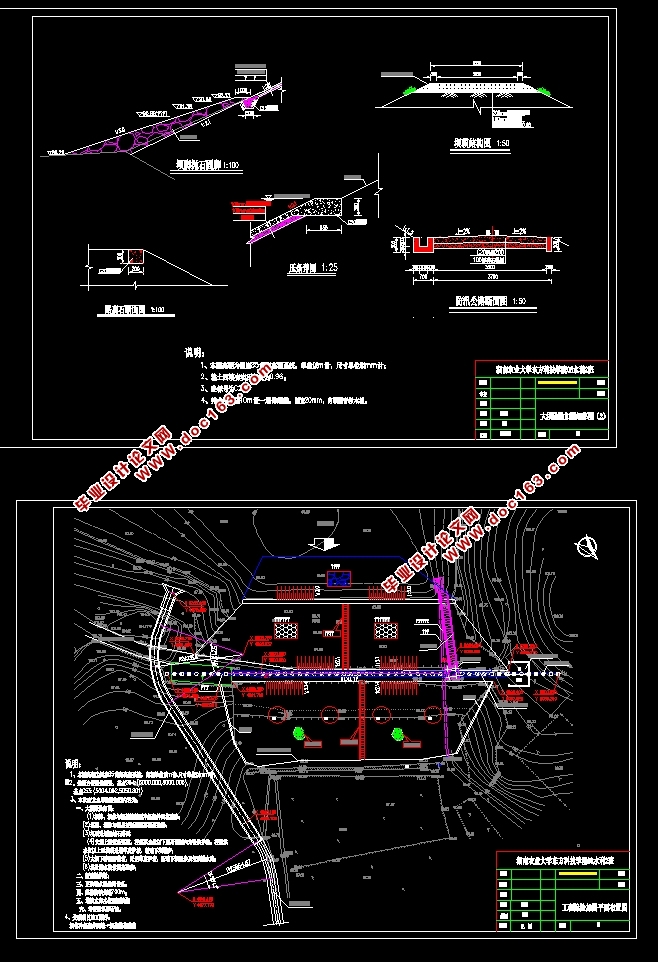

南龙水库除险加固工程设计(含CAD图)(任务书,开题报告,中期检查表,论文15200字,CAD图纸19张)
THE ENGINEERING DESIGN OF NANLONG RESERVOIR REINFORCEMENT
摘  要:本设计是在益阳水利勘测设计院文件资料的基础上,分析水库的主要问题:大坝坝体和基础渗漏以及溢洪道渗漏,大坝裂缝,输水低涵、输水隧洞渗水和大坝无安全监测设施。针对以上问题,根据本库实际地理情况及各项测量数据和水文数据,本次除险加固采取的措施有:对坝体进行冲抓回填;对坝基进行帷幕灌浆处理。对溢洪道底板及侧墙进行拆除重建,新建下游消力池,对右侧山体进行削坡减荷,新建输水隧洞,增设大坝安全监测设施。
关键词:病险水库,除险加固,渗漏,冲抓回填,帷幕灌浆

The Engineering Design of Nanlong Reservoir Reinforcement
Abstract:The design is on the basis of the information in the files of Yiyang Water Survey and Design Institute, Analysis of reservoir: leakage and seepage spillway dam cracks, tunnel seepage and dam safety monitoring facilities. In view of the above problems, according to the library actual geographical condition and the measured data and the hydrological data, the reinforcement measures are: to the dam to grab on dam foundation curtain grouting backfill; processing. On Spillway base plate and side walls were demolished and rebuilt, new downstream stilling pool, on the right side of mountain of cutting slope unloading, the new addition of water conveyance tunnel, dam safety monitoring facilities.
