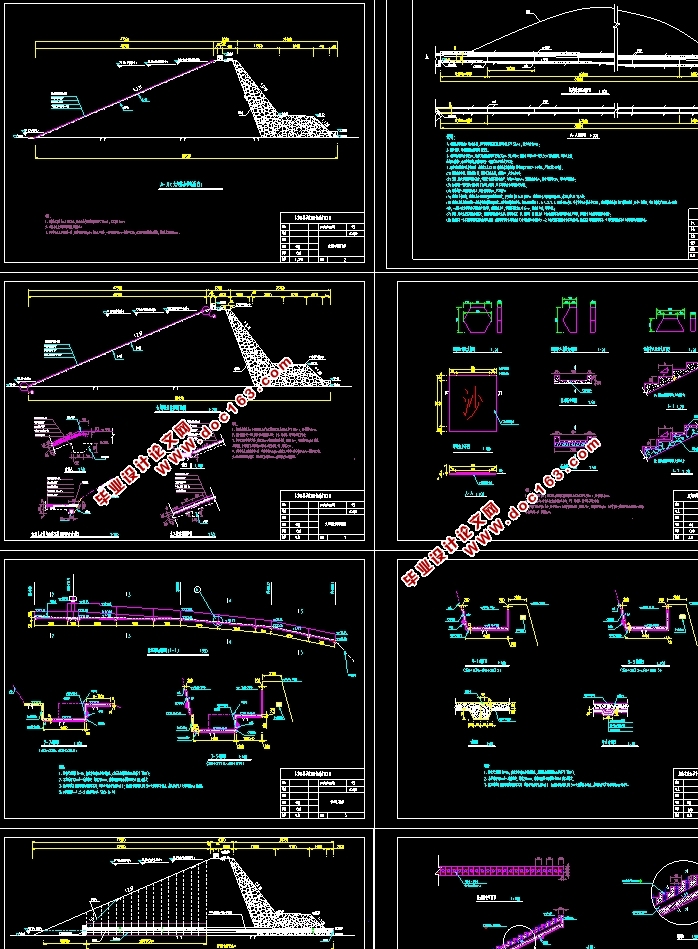

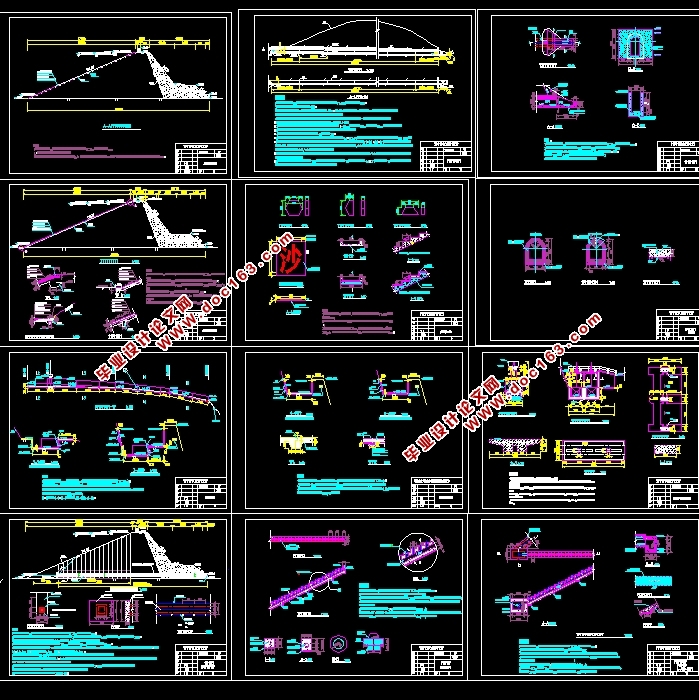

安化县沙溪冲水库除险加固工程设计(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文19000字,CAD图纸13张)
DESIGN OF DANGER ELIMINATION AND REINFORCEMENT FOR THE SHA XI CHONG RESERVOIR
摘  要:本设计是安化县沙溪冲水库的除险加固设计。根据水库现行情况,大坝坝体渗漏严重;大坝上游坡冲刷严重;输水设施渗漏严重;溢洪道不能安全泄洪。坝体上游坝坡土工膜防渗处理;大坝上游坡采用预制硂六方块护坡;输水设施除险加固;溢洪道加固处理。除险加固后恢复水库设计可供水量,减少水库损失;提高水库防洪能力确保下游人们的生命财产安全;恢复水库面积。
关键词:大坝坝体;溢洪道;放水涵;加固;渗漏,整修;

Design of Danger Elimination and Reinforcement for the An hua Country Sha xi chong Reservoir
Abstract:This design is the reinforcement of the An Hua Country Sha xi chong reservoir. According to the current situation , Serious leakage of dam body; dam upstream slope erosion; severe leakage of water conveyance facilities; spillway can not be safe spillway. Dam upstream slope geomembrane treatment; slope of the dam upstream slope with the prefabricated Quan six box; reinforcement of transfer facilities; spillway reinforcement treatment. Designed for the water recovery reservoir reinforcement, reducing reservoir losses; reservoir flood control capacity to ensure that the downstream people's lives and property; restore the reservoir area. [来源:http://think58.com]
Key words: The main dam; Spillway;Water culverts; Reinforcement;Leakage ;Renovated

2.1  工程概况
沙溪冲水库位于资水流域一级支流洢溪支流小溪,坝址居东经 111°42′、北纬28°14′,地处湖南省安化县仙溪镇仙溪村。大坝下游距仙溪镇2km,距县城75km。是一座以灌溉为主,兼有防洪、养殖等综合效益的小(2)型水利工程。水库坝址控制集雨面积1.64km2,库内干流全长2.18km,干流平均坡降为176.1‰,设计正常库容36万m3,设计灌溉面积80公顷,保护人口0.65万人。
沙溪冲水库枢纽工程由大坝、溢洪道、输水隧洞及放水卧管等建筑物组成。该水库于1965年初动工兴建,于1970年竣工受益。
(1)大坝为堆石大斜墙土坝,坝顶高程78.50m(防浪墙顶高程80.00m),最大坝高20.5m,坝顶宽6.3m,坝顶轴线长50.9m,坝顶设有一高1.5m、宽1.3m的浆砌石防浪墙。大坝上游坡无平台,坡比为1:2.37,大坝上游坡无任何衬砌措施;下游坡设一级平台,平台高程为64.04m,平台宽为9.1m,平台上部坡比为1:0.78,平台以下外坡比为1:1.08,下游堆石体顶宽1m,底宽20m。
(2)输水涵洞位于右岸坝体与坝肩接触处,全长66m,条石箱涵结构,净宽0.45m,净高0.6m,进口底板高程为59.32m,纵坡1/100,设计输水流量0.11m3/s。采用卧管控制泄水,卧管为条石矩形结构,内宽0.3m,内高0.4m,放水孔直径0.12m,放水孔垂直高差0.5m。

[资料来源:THINK58.com]

(3)溢洪道为岸边正槽式,利用天然岩石消能,位于大坝左坝端山体上,控制段为矩形明渠,无闸门控制,进口底板高程77.38m,进口宽7.6m;溢洪道中间部位设有泄洪深槽,进口底板高程75.78m,槽身断面尺寸1.6×1.5m(宽×高),设有一铸铁控制闸门;溢洪道全长80.3m,其中控制段10.3m,陡坡段70m,出口未设消能设施,利用河谷岩石消能;控制段右侧侧墙采用干砌石内衬砼衬砌,左侧侧墙为自然岩石坡;控制段、泄槽段底板及泄洪深槽侧墙、底板均采用砼衬砌。

2.2  工程地质
2.2.1  地形地貌
沙溪冲水库位于资水水系支流仙溪河支流上游,流域总的趋势是北西高、南东低,属中低山地貌单元区,相对切割深30m~50m。库盆区岸坡角40~50°,植被发育良好,自然状态下岸坡稳定状态良好,无不良地质问题。
坝区两岸地形较对称,坝址为 “U”型横向谷,河流流向由北西流向南东,河床宽20~25m,河床高程58m~59m,两岸无阶地发育,两岸山顶高程120~150m,两岸坡角25~30°。
2.2.2     地层岩性、构造及地震
坝区出露地层主要为第四系覆盖层和志留系下统(S1)岩层:
(1)第四系覆盖层
黄灰褐色含砾壤土与堆石、干砌块石、砼等。含砾壤土呈可~硬塑状,填筑稍密,最大厚度20.5m,分布于坝体斜墙部位。堆石、干砌块石、砼等分布于坝外壳、防浪墙、溢洪道等处。 [资料来源:http://think58.com]
(2)地质构造
黄灰绿色、灰绿色中厚层状浅变质石英砂岩,岩石坚硬,抗风化能力较强。分布于两岸与坝基。区域总厚度大于500m。
坝区位于雪峰山弧形构造东北转折端,受其影响,区域内褶皱构造发育,但运动年代久远,早以稳定,区内无新的构造活动,相对稳定。
根据《中国地震动参数区划图(1:400万)》(GB18306~2001),工程区地震动峰值加速度为0.05g,地震动反应谱特征周期为0.35s,场地地震基本烈度为Ⅵ度,属相对稳定地区。


[资料来源:http://THINK58.com]

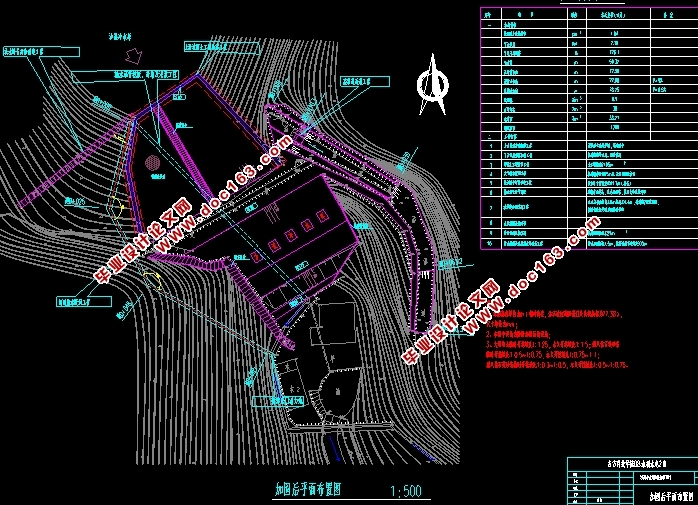

安化县沙溪冲水库除险加固工程设计(含CAD图)
安化县沙溪冲水库除险加固工程设计(含CAD图)
安化县沙溪冲水库除险加固工程设计(含CAD图)
安化县沙溪冲水库除险加固工程设计(含CAD图)


目    录
摘要……………………………………………………………………………1 [资料来源:http://THINK58.com]
关键词…………………………………………………………………………1
1  前言……………………………………………………………………………2
2  综合说明……………………………………………………………………3
  2.1  工程概况 …………………………………………………………………3
  2.2  工程地质 ………………………………………………………………3

[资料来源:www.THINK58.com]


    2.2.1  地质地貌 …………………………………………………………4
    2.2.2  地层岩性、构造及地震…………………………………………4
    2.2.3  水文地质 …………………………………………………………4
  2.3  地质评价结论 ……………………………………………………………5
3   水文调洪演算 …………………………………………………………………5
[资料来源:THINK58.com]

  3.1  设计洪水 …………………………………………………………………5
  3.2  调洪演算 …………………………………………………………………5
  3.3  抗洪能力复核 ……………………………………………………………6
  3.4  设计暴雨 …………………………………………………………………8
  3.5  设计洪水 …………………………………………………………………9 [版权所有:http://think58.com]
    3.5.1  洪水计算 …………………………………………………………9
    3.5.2  洪水成果的合理性检查……………………………………11
  3.6  调洪演算 ………………………………………………………………12
    3.6.1  现状调洪演算 ………………………………………………12
    3.6.2加固后调洪演算……………………………………12
  3.7  水库抗洪能力复核 ……………………………………………………15

[来源:http://think58.com]


    3.7.1  坝顶高程复核 …………………………………………………15
    3.7.2  溢洪道控制段导墙顶部高程复核……………………………………17
    3.7.3  抗洪能力复核结论…………………………………………………17
4   除险加固设计 ………………………………………………………………17
  4.1  工程任务 ………………………………………………………………17
[资料来源:THINK58.com]

    4.1.1  工程任务…………………………………………………………17
    4.1.2  工程规模 ……………………………………………………17
  4.2  主要加固项目 …………………………………………………………18
    4.2.1  安全鉴定结论 …………………………………………………18
    4.2.2  工程存在问题及成因 …………………………………………18

[资料来源:http://www.THINK58.com]


    4.2.3  除险加固工程主要项目及内容 ………………………………19
  4.3  设计依据 ………………………………………………………………19
    4.3.1  工程等级与建筑物级别 ………………………………………20
  4.4  加固设计 ………………………………………………………………20
    4.4.1  挡水建筑物 ……………………………………………………20
  4.5  大坝防渗漏加固设计 …………………………………………………20 [版权所有:http://think58.com]
5  大坝上游坡护砌加固设计 …………………………………………………… 21
  5.1  大坝下游坡面整修加固设计 …………………………………………23
  5.2  坝体加固前、后渗流及稳定计算 ………………………………………23
  5.3  溢洪道加固设计  ………………………………………………………25
    5.3.1  基本设计 ………………………………………………………25
    5.3.2  工程设计 ………………………………………………………26
[资料来源:http://www.THINK58.com]

    5.3.3  设计计算 ………………………………………………………26
  5.4  大坝输水设施的处险加固 ……………………………………………29
    5.4.1  基本情况及处理方案 …………………………………………29
    5.4.2  工程设计 ………………………………………………………30
    5.4.3  设计计算 ………………………………………………………32 [版权所有:http://think58.com]
6  结论……………………………………………………………………………34
参考文献 ………………………………………………………………………34
致谢……………………………………………………………………………35 [来源:http://think58.com]
