团溪水库除险加固工程设计(含CAD图)

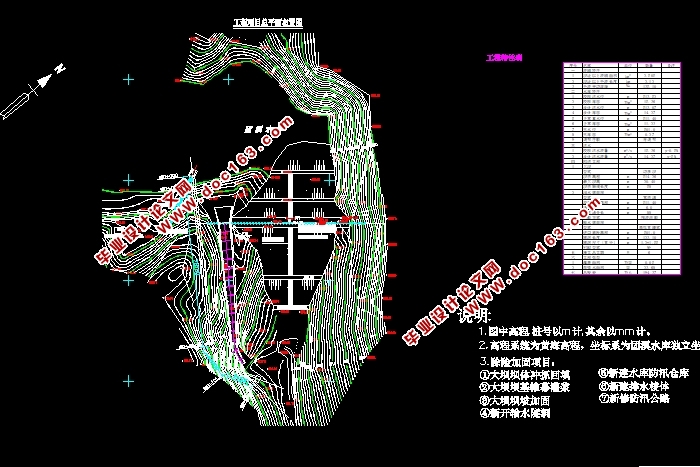

团溪水库除险加固工程设计(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文17000字,CAD图纸10张)
 摘  要：本设计是团溪水库的除险加固设计。根据水库现行情况，主坝坝体风化老化损坏严重，溢洪道输水涵洞渗漏严重。此次将对主副坝及溢洪道进行设计，包括主、副坝坝体、坝基以及左、右坝肩防渗灌浆；主、副坝上游坝坡砼块护坡；下游坝坡整治；溢洪道、泄洪渠完建、输水涵洞整修加固等以保证水库安全运行。
关键词:坝体；溢洪道；输水涵洞；加固；渗漏；整修；防渗灌浆；

Design of Danger Elimination and Reinforcement for Tuanxi Reservoir
Abstract:  This design is the reinforcement of Tuanxi reservoir.According to the current situation,the body of the main dam was badly damaged by weathering and ageing,and the culvert of spillway suffered watering leakage seriously.In order to ensure the reservoir's working safely,works will be done on the design of the main auxiliary dam and spillway.These include the impermeableness and grouting of the main and vice dam,the foundation of the dam and the abutment of the left and right dam,the revetment of the upstreem concrete block slope on the main and vice dam,the realignment of downstream dam slope .Moreover,supporting gates to spillways,ending the construction of floodway,rebuilding and strengthening the tunnel,as well as broadening and rebuild the flood road and so on are also included. [来源：http://www.think58.com]
    Key words:  The main dam; Spillway;Water culverts;Reinforcement:Leakage;Renovated;Grouting seepage;

2.1  工程概况
团溪水库位于沅水一级支流舞水的二级支流团溪上，坝址地理位置坐标为东经109°04′，北纬27°20′。其枢纽位于新晃县鱼市镇团溪村，距新晃县城14km。
团溪水库坝址以上控制集雨面积2.505km2，干流长2.12km， 坝址以上干流坡降为135.10‰ 。正常库容11.23万m3，总库容15.36万m3。团溪水库设计灌溉面积约33公顷，实际灌溉面积约25公顷，保护下游人口630人，是一座以灌溉为主，结合防洪、养殖等综合效益的小（Ⅱ）型水利工程。
水库大坝包括大坝坝体、溢洪道、输水涵洞等建筑物。大坝为均质土坝，最大坝高20.40m，坝顶高程514.26m，坝顶轴长58m，坝顶宽1.70m，为5级建筑物。大坝上游坡面有三级坡比和一个平台，从上至下为1:1.85、1:3.8、1:2.00；下游七级坡比，六个平台，从上至下为1:1.77、1:2.33、1:1.69、1:1.87、1:0.6、1:1.77、1:1.97、1:7。
团溪水库溢洪道位于大坝右坝肩，为正槽式宽顶堰，槽身为矩形断面，堰顶宽度6m，堰顶长度9.50m，堰顶高程511.40m。溢洪道于2010年重新翻修，目前运行良好。 [资料来源：www.THINK58.com]
输水涵管为浆砌距形无压涵，断面尺寸为 0.35×0.40m，长为80m，涵管底板坡降为1/100，最大放水量0.03m3/s，位于右坝体内。自建成运行以来，没有维修过，由于运行年代较久，如今涵管已堵塞，影响水库正常运行。
2.2  水文
团溪水库位于湖南省西部新晃县，属亚热带地区，气候温和，四季分明，光照充足，雨量充沛。多年平均气温16.6℃，历史极端最高气温40.9℃（1971年7月27日），历史极端最低气温－10.3℃（1977年1月30日）。多年平均降雨量1145mm，其中春季降雨量420.1mm，占全年的36.7%，夏季降雨量396.5mm，占全年的34.7%；最大年降雨量1461.9mm（1967年），最小年降雨量872.7mm（1986年），最大日降雨量137.9mm（1960年5月18日）。多年平均日照时数1300.5h，多年平均无霜期300d，初霜日一般为12月15日（最早年为1959年11月14日，最迟年为1964年1月28日），终霜日一般为2月15日（最早年为1973年1月18日，最迟年为1970年3月16日）。多年平均风速1.3m/s，最大风速14m/s。
  [资料来源：http://THINK58.com]

目    录
摘要..............................................................1 [版权所有：http://think58.com]
关键词............................................................1
1  前言...........................................................2
2  综合说明.......................................................2
    2.1  工程概况..................................................2
    2.2  水文......................................................3
2.3  工程地质..................................................3
    2.3.1  工程区工程地质概况.................................3
    2.3.2  工程枢纽工程地质评价及工程地质问题.................4
    2.3.3  天然建筑材料.......................................5
    2.3.4  结论及建议 ........................................5
3  水文及调洪演算.................................................5
    3.1  流域概况..................................................5

[资料来源：THINK58.com]

    3.2  气象......................................................5
    3.3  径流......................................................6
3.4  设计洪水复核..............................................6
    3.4.1  工程等级及洪水标准复核.............................6
    3.4.2  设计暴雨...........................................6
    3.4.3  用推理公式推求设计洪水.............................6
    3.4.4  施工分期洪水.......................................9
3.5  调洪演算.................................................10
    3.5.1  基本资料..........................................10
    3.5.2  调洪演算..........................................11
3.6  水库抗洪能力复核.........................................11
    3.6.1  水库大坝顶部高程复核..............................12

[资料来源：http://THINK58.com]

    3.6.2  溢洪道控制段顶部高程的复核........................13
4  除险加固工程设计..............................................13
4.1  除险加固设计处理措施.....................................13
    4.1.1  设计依据..........................................13
    4.1.2  存在问题..........................................14
    4.1.3  工程任务..........................................15
    4.1.4  除险加固处理措施..................................15
4.2  大坝主要病险情的除险加固设计.............................15
    4.2.1  坝体防渗处理......................................16
    4.2.2  坝基防渗处理......................................17
    4.2.3  大坝坝体结构稳定问题..............................20
    4.2.4  护坡..............................................20 [资料来源：http://think58.com]
    4.2.5  涵洞险情处理......................................23
    4.3  大坝除险加固处理以后的安全复核...........................27
5  结论..........................................................28
参考文献.........................................................28
致谢.............................................................29
