全长330m小三峡大桥设计(90m+150m+90m)(含CAD图)

全长330m小三峡大桥设计(90m+150m+90m)(含CAD图)(任务书,开题报告,外文翻译,论文计算书12000字,CAD图纸5张)
小三峡大桥的地区性就决定了它的气候，冬天冷，夏天热。年均温为 ，夏天的最高气温 ，并且然后冬天最低温达到了 ，年均降水量在 左右，年降雨量混乱，不好预估。一年中段，即夏季降雨占了主要部分，占了全年一大半多。夏季为雨量充沛期，所降下的雨量多至全年一半。蒸发的雨量接近在 左右，年底和开年很小，夏季最大。风速一般平均在 ，历史最大风速发生在1964年5月。
根据设计院资料得，三峡小桥位于南水北调工程丹江口库区，距丹江口大坝约50公里。桥区正常水位为168.229米，死水位为143.229米。千年难遇水位为170.429米
目前，正在下游实施加高大坝。大坝施工期间水库水位设计为:夏季防洪最低水位为143.22米，全年20%的洪水达到155.192米，在千年一次的洪水和20%的洪水流量下，水位达到164.192米。
2.2 工程概况、技术标准以及选用材料

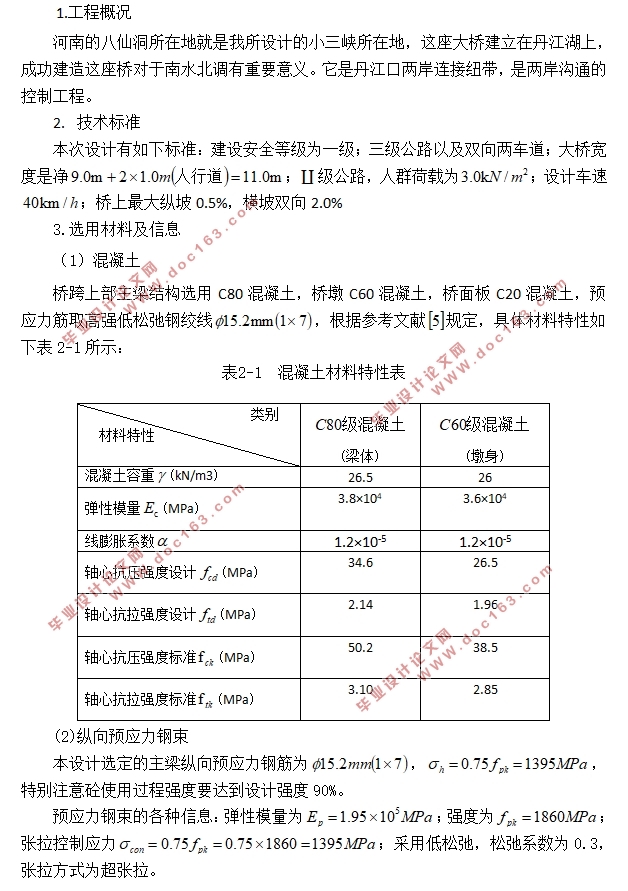

1.工程概况
河南的八仙洞所在地就是我所设计的小三峡所在地，这座大桥建立在丹江湖上，成功建造这座桥对于南水北调有重要意义。它是丹江口两岸连接纽带，是两岸沟通的控制工程。

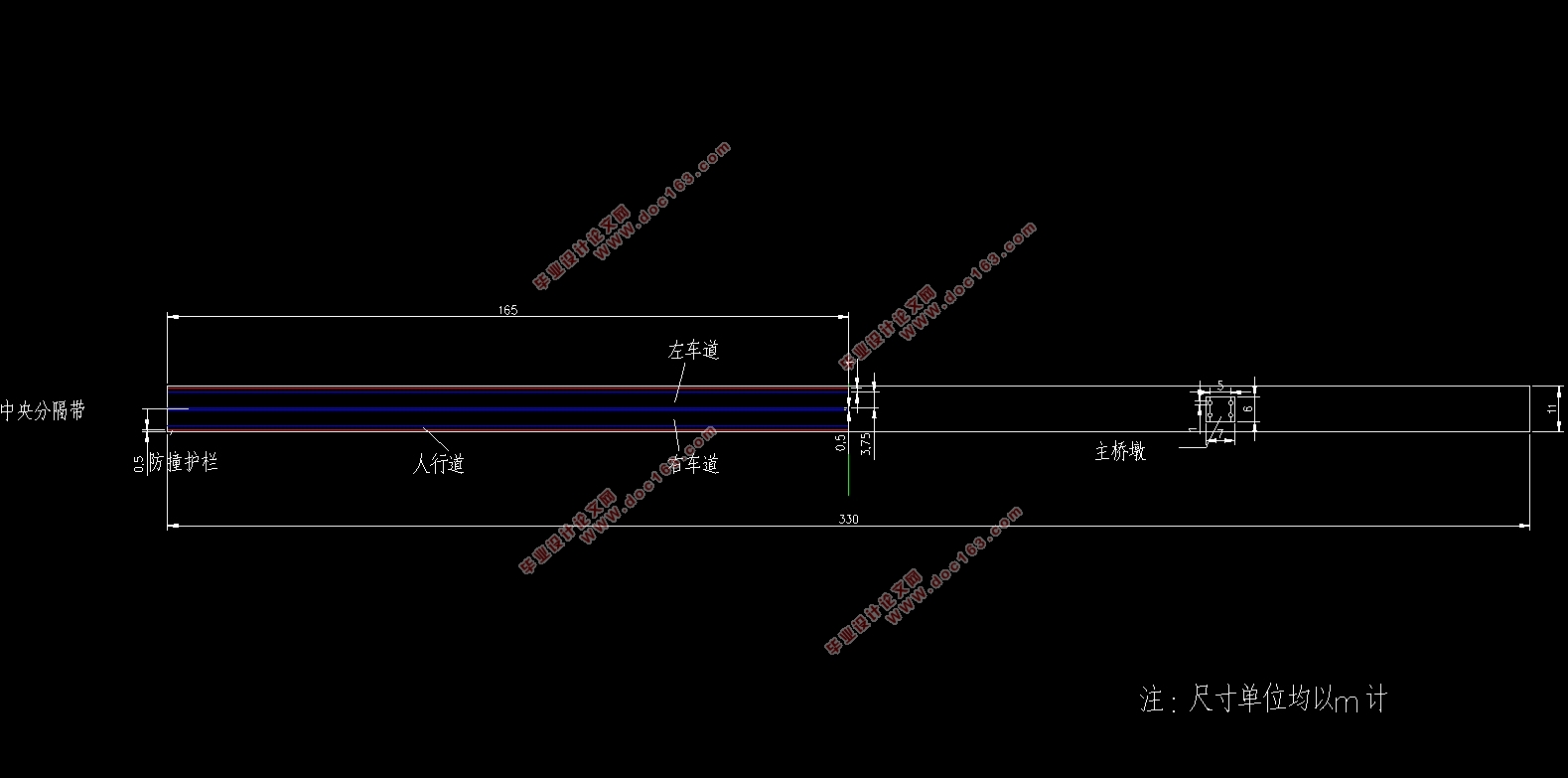

2.    技术标准

本次设计有如下标准：建设安全等级为一级；三级公路以及双向两车道；大桥宽度是净 ； 级公路，人群荷载为 ；设计车速 ；桥上最大纵坡0.5%，横坡双向2.0%

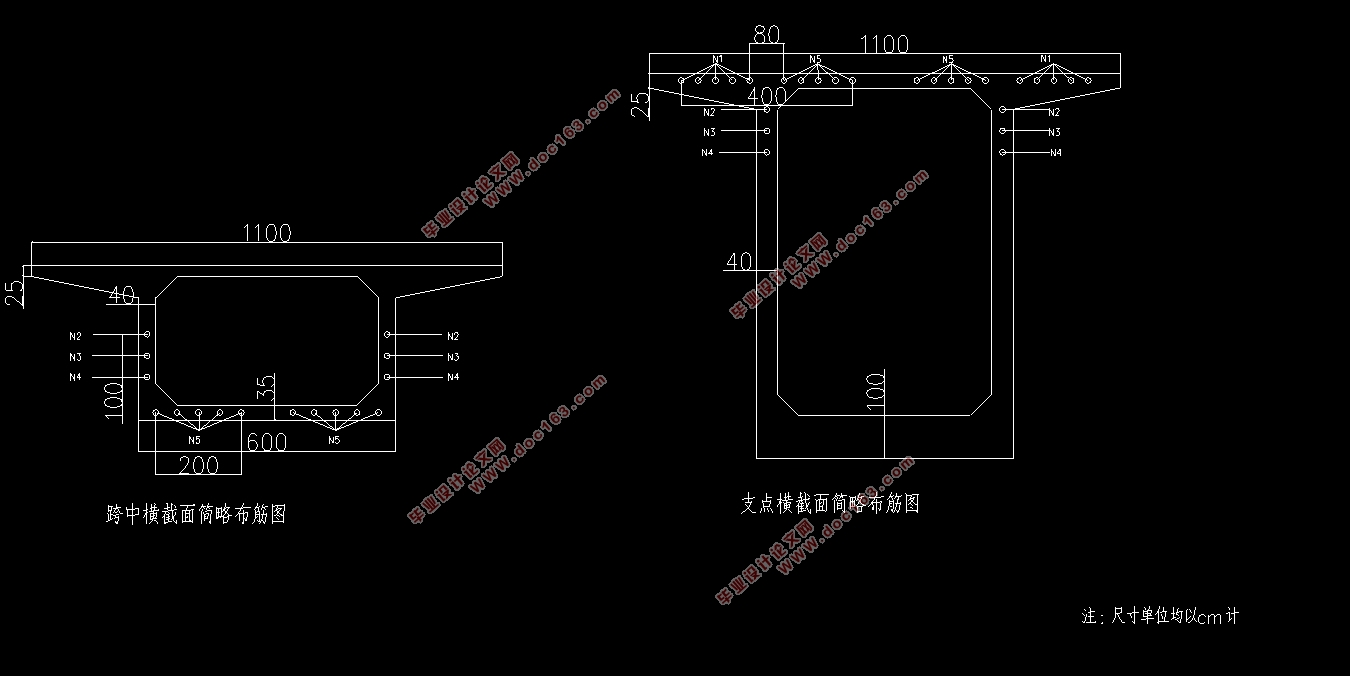

 桥型选取及基本尺寸拟定
本次桥梁设计参考双塔斜拉桥、预应力混凝土连续刚构桥、梁拱组合桥三种形式的桥梁，进行安全、经济、适用、美观等方面的比较，选出最合适的桥型。
主跨径定为150m，边跨跨径根据规范以及以往经验，为主跨的0.5~0.7倍，这里选0.6倍，即边跨选取90m，则全联跨径为：90+150+90=330m。
