西坡大桥三跨预应力混凝土连续刚构桥设计(43+64+43)(含CAD图)

西坡大桥三跨预应力混凝土连续刚构桥设计(43+64+43)(含CAD图)(任务书,开题报告,外文翻译,论文计算书17000字,CAD图纸3张合一)
现要对西坡大桥进行改建。西坡大桥作为省级道路中的重要通行桥梁，对交通运行、贯通河流两岸起到了重要的作用，因此，西坡大桥的改建工程便至关重要。
为了较为合理的设计出相应桥梁，我们应重点考虑以下几点问题：1)桥梁方案要有较好的适用性，桥梁方案要适应当地的地质与气候条件以及公路的具体情况，合理选择上部结构形式，还要了解当地的工程地质情况，对桥梁下部结构进行合理设计2)桥型方案选择应具有较好的安全性能，考虑到该桥上部加载较大、使用年限较长，要使用结构简单可靠、施工方便的桥梁，此外还要考虑偶然作用的影响，如地震、海啸、山体滑动等。

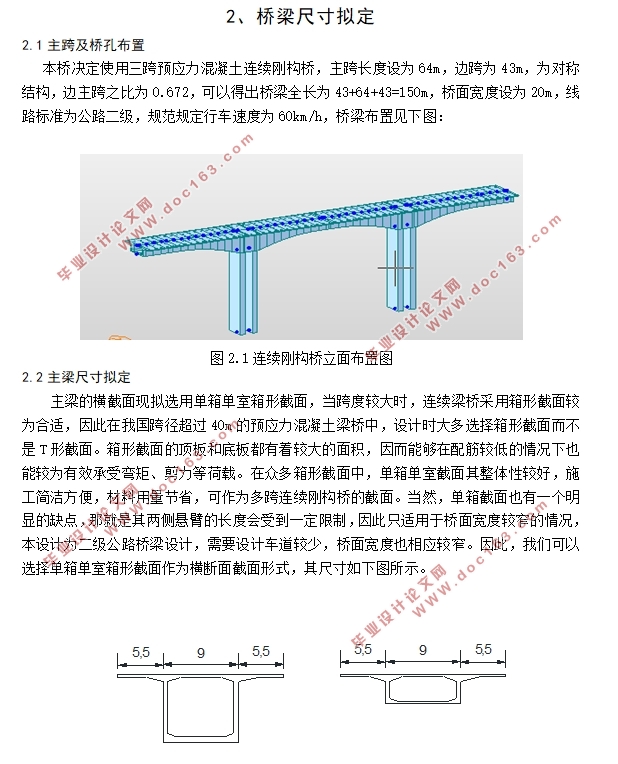

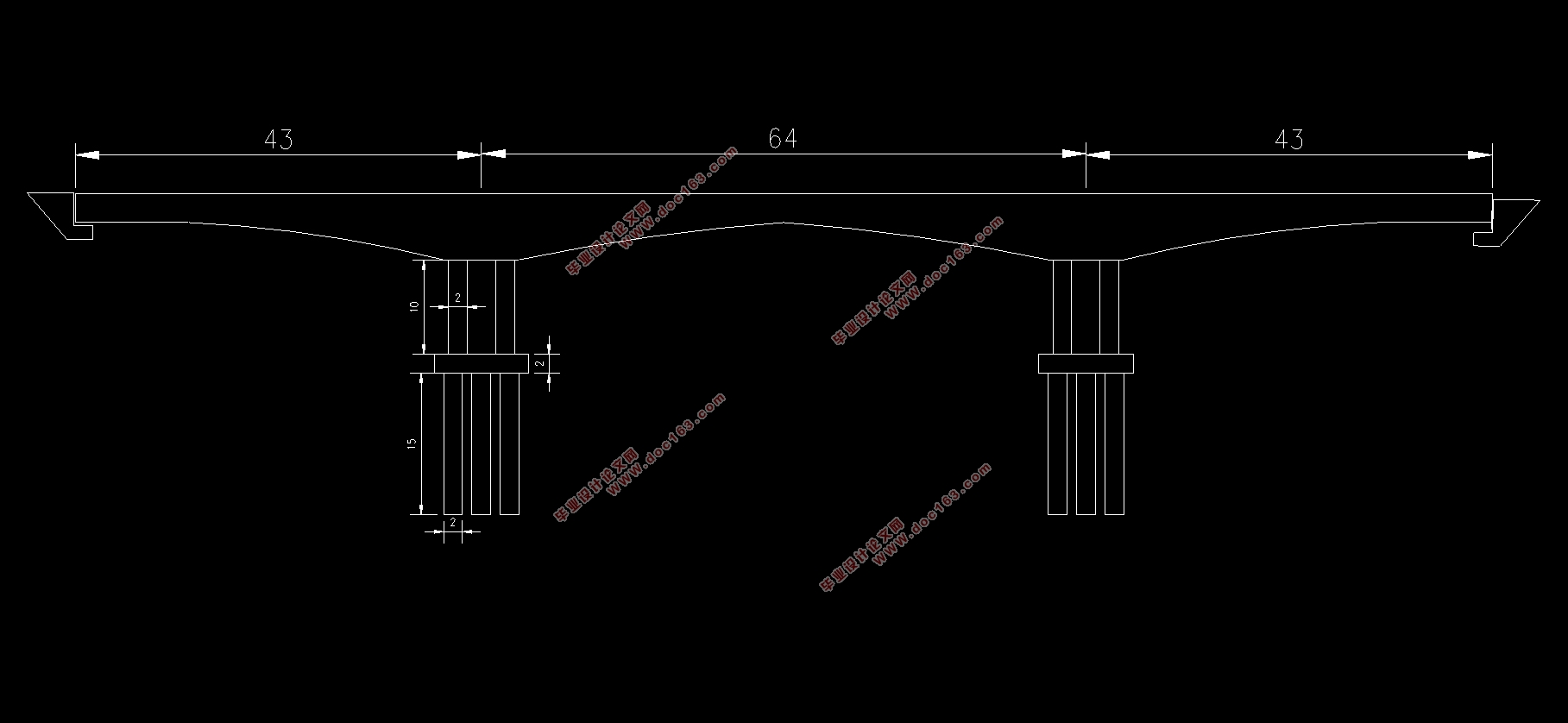

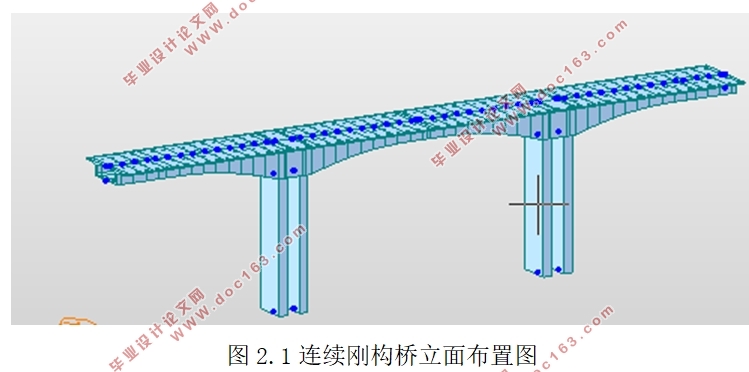

本桥决定使用三跨预应力混凝土连续刚构桥，主跨长度设为64m，边跨为43m，为对称结构，边主跨之比为0.672，可以得出桥梁全长为43+64+43=150m，桥面宽度设为20m，线路标准为公路二级，规范规定行车速度为60km/h全桥长150m,现运用MIDAS软件建模，在计算模型当中全桥一共有69个节点，可划分为62个单元


[资料来源：www.THINK58.com]
目录
1、 方案拟定与比选    1
1.1设计资料    1
1.1.1设计标准    1
1.1.2主要材料    1
1.1.3采用规范    1
1.2方案比选    1
1.2.1概述：    1
1.2.2桥型方案的提出及结构介绍    2
2、桥梁尺寸拟定    8
2.1主跨及桥孔布置    8
2.2主梁尺寸拟定    8
3、MIDAS计算模型的建立    9
3.1单元划分    9
3.2材料特性    10
3.3截面特性    10
3.4边界特性    10
3.5荷载特性    11
3.5.1恒载    11
3.5.2活载    11
3.5.3温度变化的影响    11
4、 施工阶段分析    12
4.1施工阶段1：    12
4.2施工阶段2    13
4.3施工阶段3-8    13

4.4施工阶段9    13
4.5施工阶段10    14
4.6施工阶段11    15
4.7施工阶段12    15
5、 内力设计计算    17
5.1恒载计算    17
（1） 一期恒载计算    17
（2） 二期恒载计算    20
5.2温度引起的内力变化    24
（1） 整体温度变化    24
（2） 温度梯度    27
5.3支座不均匀沉降引起的内力    31
5.4汽车、人群活载内力计算    34
参考文献    42
致谢    43
