摘要
本次设计以武汉市阳逻开发区柴泊湖大桥第一联为工程背景，进行桥跨布置为3×25m预应力混凝土小箱梁桥的施工图设计。该桥为先简支后桥面连续结构，具有施工简单、抗震能力强、行车平顺等特点。本次设计主要内容为上部结构和下部结构的设计和验算。为了简化计算，运用了Midas/Civil有限元分析软件进行上部结构的运算。本文的主要内容是根据基础资料确定桥梁结构、结构尺寸拟定、Midas建模、荷载内力计算、预应力钢束设计、预应力钢束损失计算、主要截面验算、锚下局部承压验算、桥墩计算、钻孔灌注桩计算等。桥梁设计部分全长75m，宽33m，单箱单室截面，横断面有10片梁组成，双向6车道。主桥采用的施工方法为架桥机施工法。
经分析计算表明，本次桥梁结构设计受力合理，符合规范设计要求。
关键词：简支梁桥；Midas/Civil；上下部结构计算
Abstract
  The design of this project is based on the engineering background of the first bridge of Chaibohu Bridge in Yangluo Development Zone, Wuhan City, and the construction design of the bridge span of 3×25m pre-stressed concrete small box girder bridge was carried out. The bridge is a simple structure supported by the first bridge and has a simple construction, strong earthquake resistance, and smooth running. The main content of this design is the design and verification of the upper and lower structures. In order to simplify the calculation, Midas/Civil finite element analysis software was used to perform the superstructure calculations. The main content of this paper is to determine the bridge structure, structure dimensions, Midas modeling, load internal force calculation, prestressed steel beam design, calculation of prestressed steel beam loss, calculation of main section, calculation of partial pressure under the anchor, calculation of bridge piers based on basic data. , drilling pile calculation. The bridge design section is 75m in length and 33m in width. It has a one-compartment single-chamber section and consists of 10 beams in cross section and 6 lanes in both directions. The main bridge adopts the construction method of bridge erection.

[资料来源：http://think58.com]

The analysis and calculation show that the designed bridge structure has a reasonable stress and meets the design specifications.
Key words: simple-supported beam bridge; Midas/Civil; lower and upper structure calculation

2.1设计基础资料
2.1.1 地形地貌
拟建柴泊大道位于武汉阳逻经济开发区心脏地带，地面高程一般为+21.6～+43.2 米，
沿线分布有农田、鱼塘、水沟、湖泊、山丘。 址处地势 伏不大， 岸为农 ， 岸为低岗 丘，区域 貌属长江I级～III级阶 。
2.1.2 气象
阳逻坐落的地方位于我 东南季 候区，具有春天湿气很重、秋季气候干燥、夏天非常热，雨水非常大，四季比较分明，降水充沛的气候特点。年平均气温 不高仅有 ，但存在极端气温，最高能够达到  ，最低能够达到 ，每年 月气温非常高， 气温非常低，并伴有霜冻和降雪发生。雨量充沛，气候湿润，多年平均降水量 1261.2mm，降水多集中在 6-8 月，占全年的 41%；
最大年降水量 2107.1mm，最大日降水量 332.6mm，年平均蒸发量为 1447.9mm，绝对湿度
年平均 16.4mb，湿度系数为 0.90，大气影响急剧深度为 1.35m，区内 4-7 月盛行东南信风， [资料来源：www.THINK58.com]
其余多为北风或东北风，最大风力为八级，风速 27.9m/s（1956.3.17）。
2.1.3 水文地质条件
柴泊湖现有水面约 2.77 平方公里，汇流面积 20 平方公里，水位依靠柴泊湖泵站
（6.0m3/s）及 2 座自排闸（2BH=2.2×1.5m，闸底高程 17.14m）调节。
规划常水位：          +18.65m。
规划控制最高水位：+19.65m。
通航净空：净高 2.0m，满足小型游船通航。

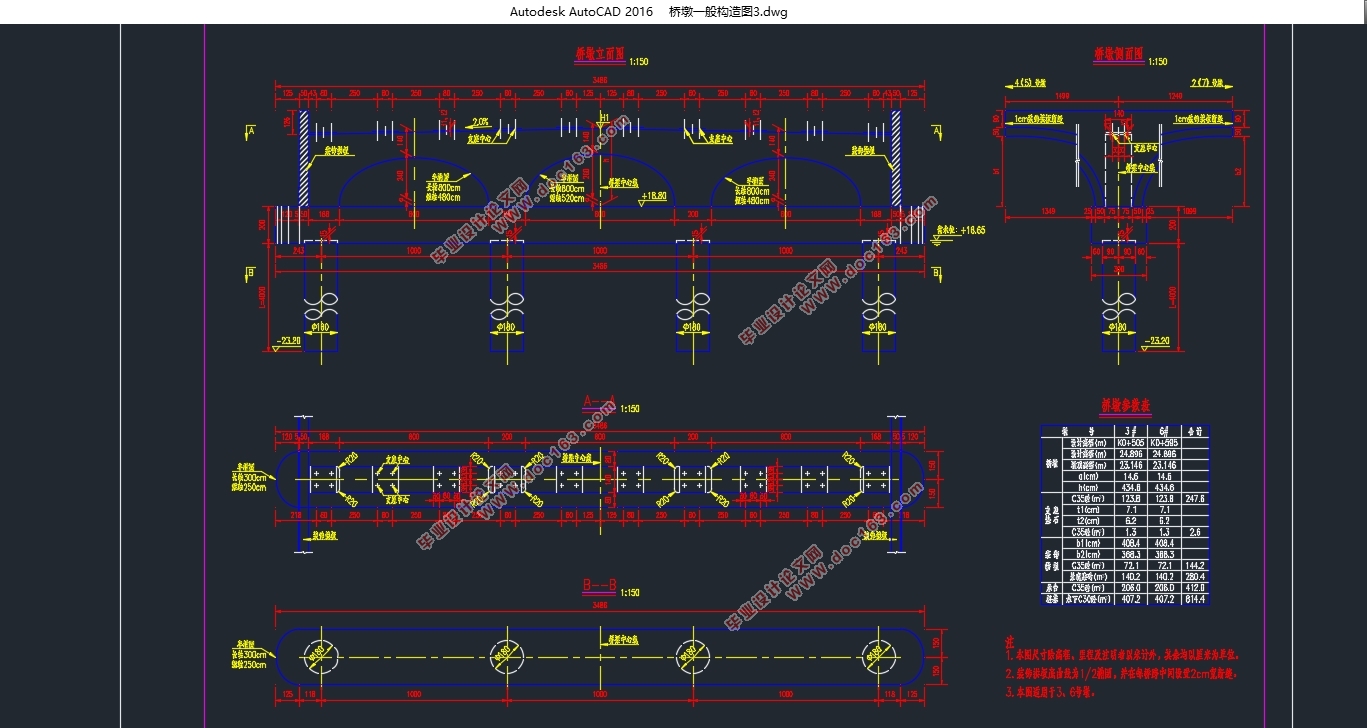

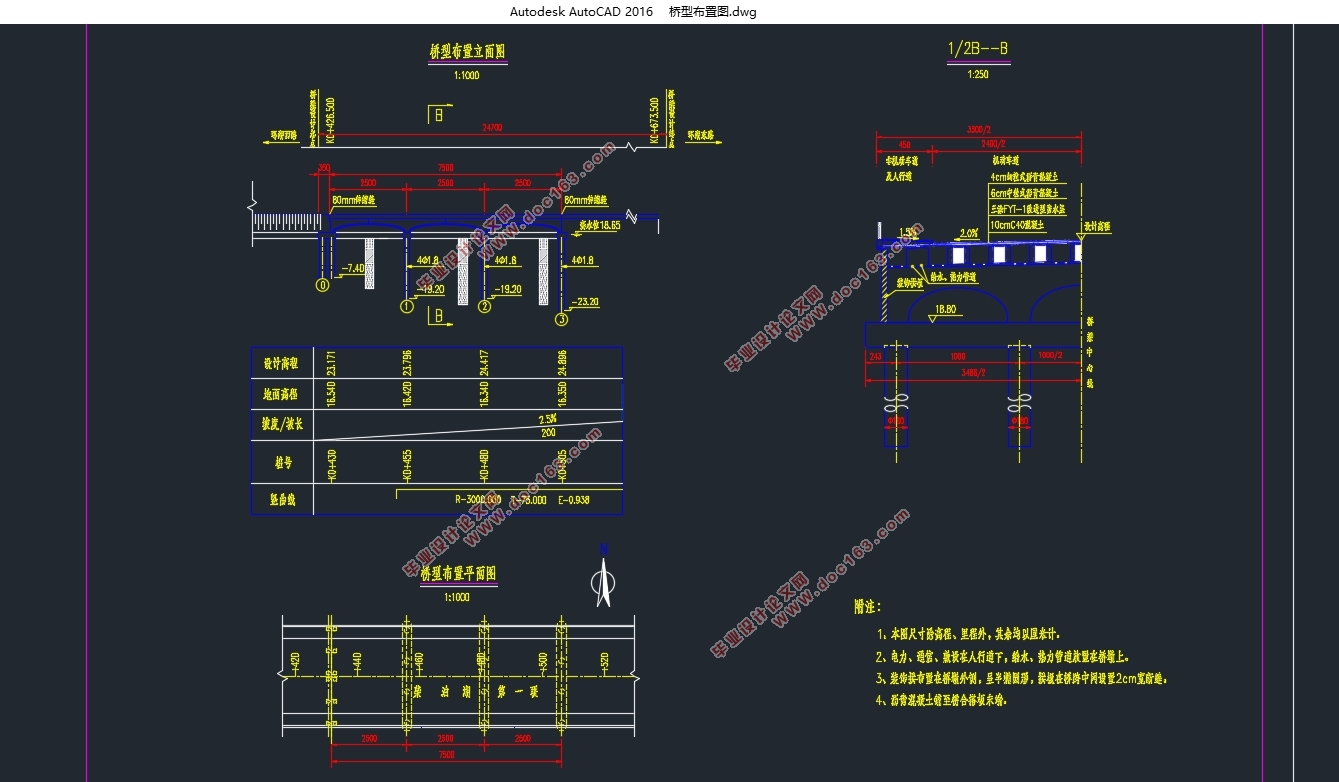

桥跨总体布置
本工程起于环湖西路，止于环湖东路，全路段位于直线和曲线上（曲线半径 R=2000m），具体参数详见相关图纸。
通过综合考虑道路规划设计、柴泊湖通航水位及通航净空等控制因素，最高点设置在
桥梁中心点（里程桩号 K0+550），两侧坡度分别为 2.5%、-2.5%。具体布置详见相关图纸。

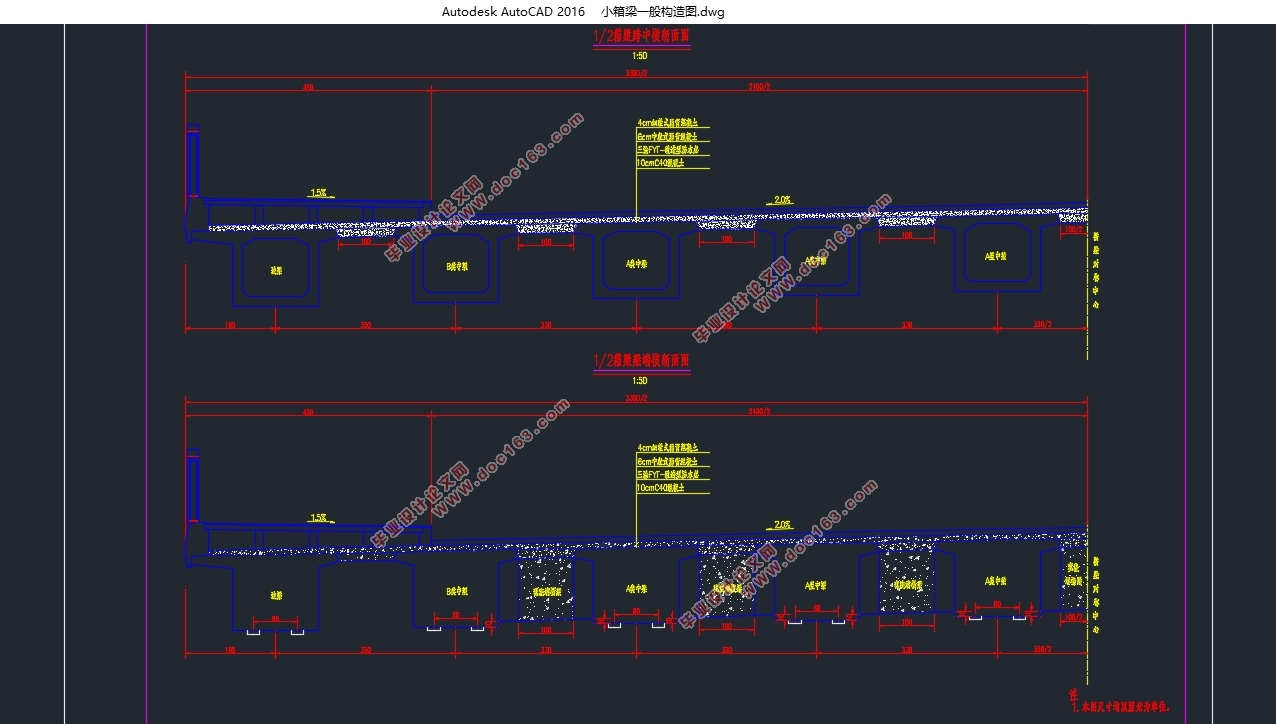

本路段设置双向六车道，两边各设人行道及非机动车道。其中桥梁宽度为 33m，横断
面布置为：4.5（人行道及非机动车道）+24（机动车道）+4.5（人行道及非机动车道）=33m；
路面宽度为 34.5m，横断面布置为：0.75m（土路肩）+4.5（人行道及非机动车道）+24（机
动车道）+4.5（人行道及非机动车道）+0.75m（土路肩）=34.5m本路段全长 729.678m。其中桥梁长度为 240m，孔跨布置为(3x25+3x30+3x25)=240m，共三联；本毕业设计为第一联3x25m。 [来源：http://www.think58.com]



[资料来源：http://think58.com]

[资料来源：THINK58.com]
