凤山乡石坪村安全饮水工程设计(含CAD图)

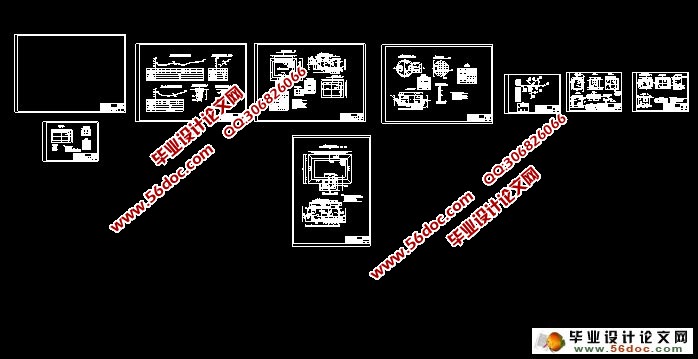

凤山乡石坪村安全饮水工程设计(含CAD图)(论文16000字,CAD图纸9张合一)
DESIGN OF DRINKING WATER SAFETY PROJECTS FOR SHIPING VILLAGE FENGSHAN TOWN
摘  要：凤山乡石坪村辖穿低组、万寨组、五元组、岩脚组、石坪组、杉林组6个村民组，全村人畜饮水极不安全，主要靠人挑和马驼，水源都是各自寻找的小水源，一遇干旱季节就断水，水资源十分缺乏。此设计根据当地的地形条件、地质条件、人口分布情况，选择了火烧屋基水源作为水源，首先考虑自流，自流不到的地方采用水泵提水。使用相关的设计软件在地形图上设计布置泵站，输水管道，配水管道，高位水池，取水池，节点的位置；此设计还涉及到水源水质，工程地质，供水方式及供水规模。此饮水设计解决了石坪村1098人的饮水安全问题。
关键词：输水管道；高位水池；节点

Abstract: Shiping Village of Fengshan Town contains Chuan Di group, Wan Zhai group, Wu Yuan groups, Yan Jiao group, Shi Ping group and Shan Lin . The village is extremely unsafe on drinking water and take water mainly by people and llamas.Water source which has fund are small water source There is no water when the dry season is coming.All in all, water is very scarce. The design choose the fire Wuji water as the water resouce according to local, terrain conditions, geology and population distribution .At first, the gravity was considered, then, using pumps was considered where flow can not by gravity.Using soime software design the location of pump stations, water pipelines, water distribution pipes, high pool, taking the pool and the points on a topographic map; This design also relates to water quality, engineering geology, scale of water supply and water supply and construction. This design solved 1098 peope of Shiping Village of safe drinking water. [资料来源：http://THINK58.com]
Key words: water pipelines; high pool; points

工程规模：本次实施项目设计供水规模为95.33m³/d，工程类型属Ⅴ型，供水方式为集中提水供水与自流供水相结合的供水方式。
工程总投资为55.23万元，其中建筑工程25.63万元，设备及安装工程6.39万元，管道及安装工程13.99万元，临时工程1.80万元，独立费用4.78万元，基本预备费2.63万元。人均投资为502.97元。本工程属于2011年第一批中央财政投资，资金筹措方案为：中央投资资金44.18万元（占总投资的80%），省及地方匹配11.05万元（占总投资的10%）。
主要建设内容包括：新建提水泵站1座，泵房建筑面积为13.4m2；修建20m3取水池1座；50m3高位水池1座，20m3调节水池1座，10m3高位水池1座；修建消毒间1间，占地面积13.6 m2；铺设管道总长7856m（输水管总长1892m，其中钢管176m；配水管总长5964m，均为PE80管），输配水管道管径在25mm～50mm之间；配二级配水调节支管3800m至供水点附近用户集中处，（其中D25钢管1200m，dn25PE80管2600m），配水表和水龙头366套。
主体工程工程量：土方开挖2878m3、石方开挖1219m3、土方回填4039m3、C20砼16m3、C15砼24m3、模板50m2、钢筋制安832kg。
主体工程材料用量：水泥22t、砂子188m3、碎石48m3、炸药1259kg。 [版权所有：http://think58.com]


目   录
摘  要    3
关键词    3
1 前言    4
2 概述    4
2.1 自然地理及社会经济状况    4
2.2 项目实施方案及审批意见    5
2.3 工程的勘测设计    5
3 供水水源及水质    7

[资料来源：http://THINK58.com]

3.1 供水水源    7
3.2 水源水质    8
4.1 场区工程地质条件    9
4.1.1 地形地貌    9
4.1.2 地层岩性    9
4.1.3 地质构造    9
4.2 主要建筑物工程地质条件    10
4.2.1 取水工程    10
4.2.2 水池工程    10
4.2.3 输、供水工程    11
4.3 岩土物理力学参数及边坡放坡系数    11
4.4 天然建筑材料    11
5 供水方式及供水规模    11
5.1 供水方式    11
5.2 需水量计算    12
5.3 工程规模    14
6 工程布置及建筑物设计    14
6.1 设计依据    14

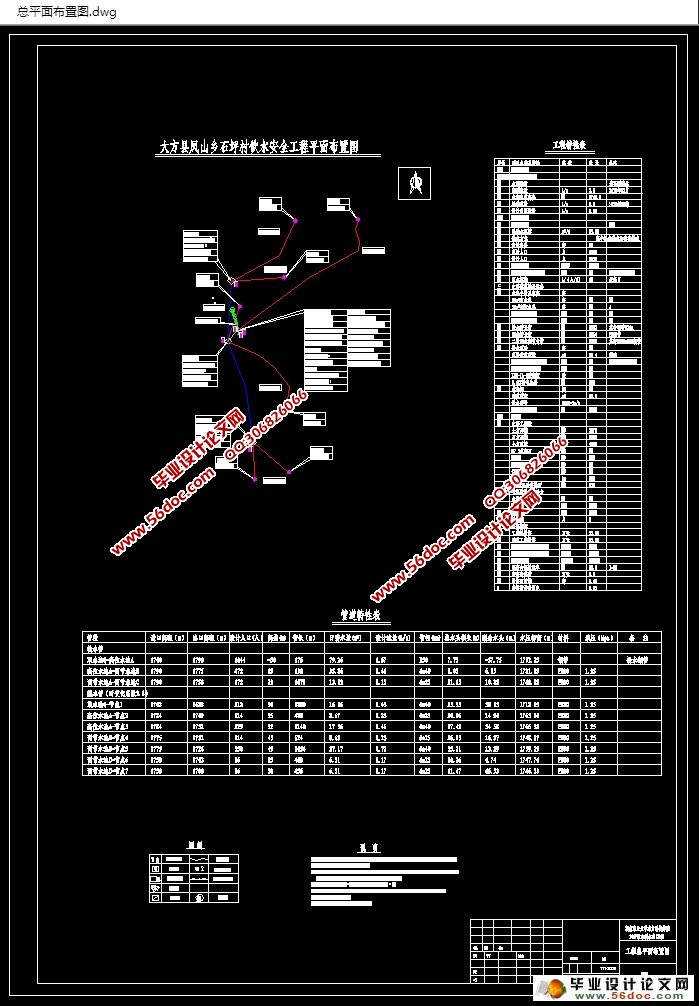

6.2 工程总体布置    14
6.3 取水工程设计    15
6.3.1 取水口设计    15
6.3.2 提水站设计    15
6.4 输、配水管网设计    17 [资料来源：http://www.THINK58.com]

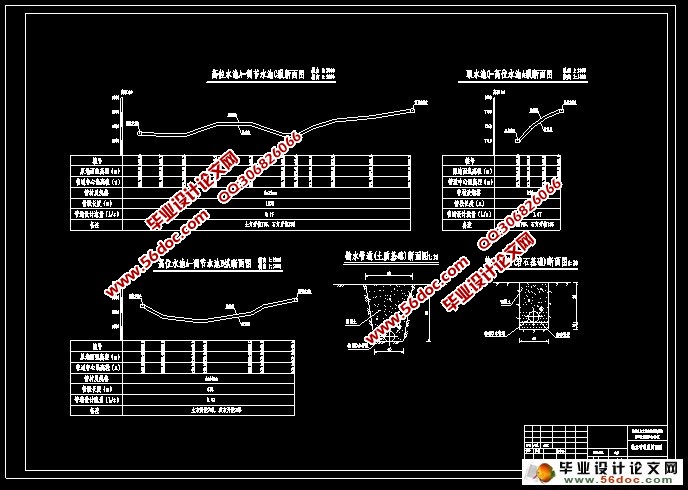

6.4.1 输、配水管道设计    17
6.4.2 二级配水调节管道    18
6.4.3 管材的选择    18
6.4.4 输配水管网水力计算    19
6.4.5 管道敷设    20
6.5 水池设计    20
6.5.1 水池容积的确定    20
6.5.2 水池的结构设计    20
6.5.3水池的稳定计算    21
6.6 消毒设计    23
6.7 水源保护工程设计    23
7 结论    24
参考文献    24
致谢    25
附录    25 [版权所有：http://think58.com]
