寺山坪水库除险加固设计(附CAD图纸)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

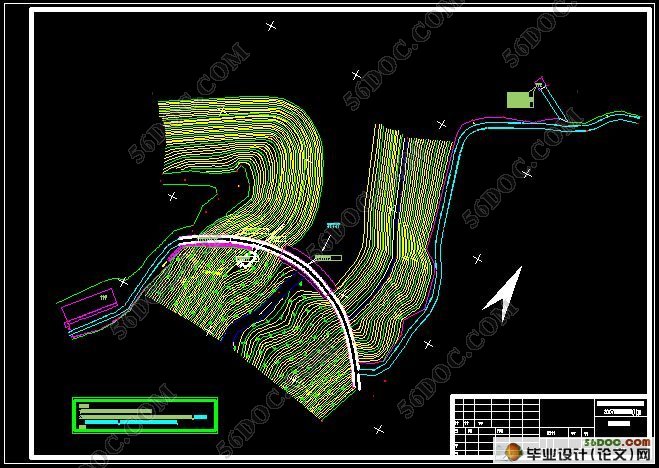

寺山坪水库除险加固设计(附CAD图纸)(含选题审批表,任务书,开题报告,中期检查表,论文说明书18500字,CAD图纸13张)
摘  要:本设计是对寺山坪水库的坝体局部存在渗漏现象,溢流堰局部破损,放水底涵出口闸阀锈蚀破损严重,公路桥及人行桥局部地方开裂,放水隧洞闸门变形等问题。主要涉及了大坝坝基帷幕灌浆、溢洪道除险加固设计和放水涵洞加固设计及启闭设备加固设计等。
关键词:病险水库;除险加固;

The Design of Danger Elimination And Reforcement For Sishanping Reservoir Project
Abstract: This design is to the Sishanping dam partial existence leakage phenomenon, the overflow weir partial breakage,  the gate valve corrosion breakage to be serious, the highway bridge and the pedestrian bridge partial place dehiscence. Mainly involved the dam base curtain grouting, the spillway has eliminated the dangerous reinforcement to design and to turn on the water the culvert reinforcement design and opens shuts the equipment reinforcement design and so on.
Key words: grouting ;danger elimination and reinforcement [来源:http://think58.com]

寺山坪水库概况
寺山坪水库位于珠江水系武水河一级支流玉溪河的中上游,宜章县城西北的城南乡境内的寺山坪村下游约500m处,距宜章县县城15km。地理坐标为: 东经112°53′,北纬25°26′。
寺山坪水库控制流域面积31.8km2,最大坝高55.7m,坝顶轴长136m,总库容323.52万m3,水库正常蓄水位745.1m,相应库容281.7万m3。水库发电装机容量9400KW,设计灌溉农田4.8万亩,是一座以发电、灌溉为主,兼防洪等综合效益的小(I)型水库。
寺山坪水库为IV等工程,主要建筑物为4级建筑物,次要建筑物为5级。洪水标准按30年一遇设计,200年一遇校核,水库正常蓄水位为745.1m,设计洪水位为747.00m,校核洪水位为747.53m,死水位718.00m,坝顶高程为748.2m,正常库容为281.7万m3,设计洪水下泄流量为149.06m3/s,校核洪水下泄流量为226.10m3/s。
寺山坪水库加固前枢纽建筑物主要由大坝,放水隧洞组成。拦河坝为细石砼砌石双曲拱坝,分非溢流坝和溢流坝段。非溢流坝坝顶高程748.20m,坝顶宽3.0m,大坝上、下游坝面为浆砌C15砼预制块结构(规格30cm×40cm×50cm),距上游坝面1m的坝体内设置C15砼防渗墙一道,顶厚0.3m,底厚1.65m。中间为C15细石砼砌毛石。 [资料来源:http://www.THINK58.com]
溢流坝段位于大坝的中部,为WES曲线溢流堰,溢流堰总宽30.512m,分3孔,单孔净宽9.0m,边墩厚0.856m,中敦厚0.9m,溢洪道堰顶高程745.1m,堰面浇筑0.5m厚C20钢筋砼,并设置了构造钢筋。大坝采用挑流消能。
  [版权所有:http://think58.com]
