电动汽车行星齿轮减速器的设计(含CAD零件图装配图,CATIA三维图)
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.
密 惠 保

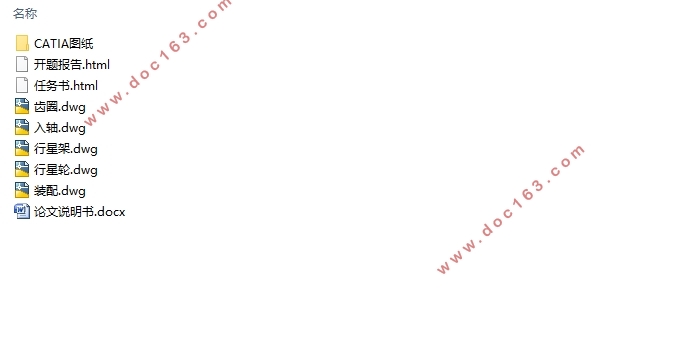

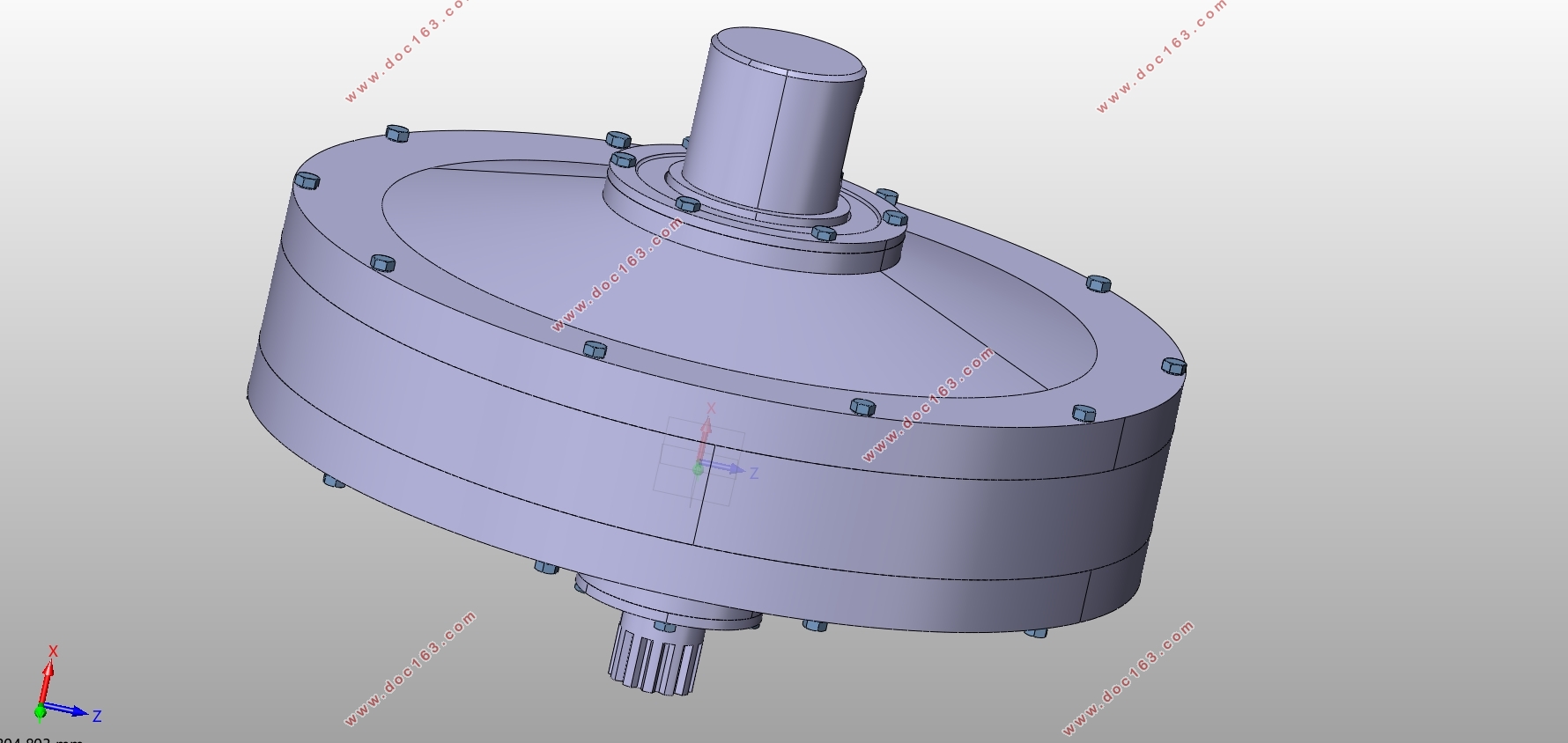

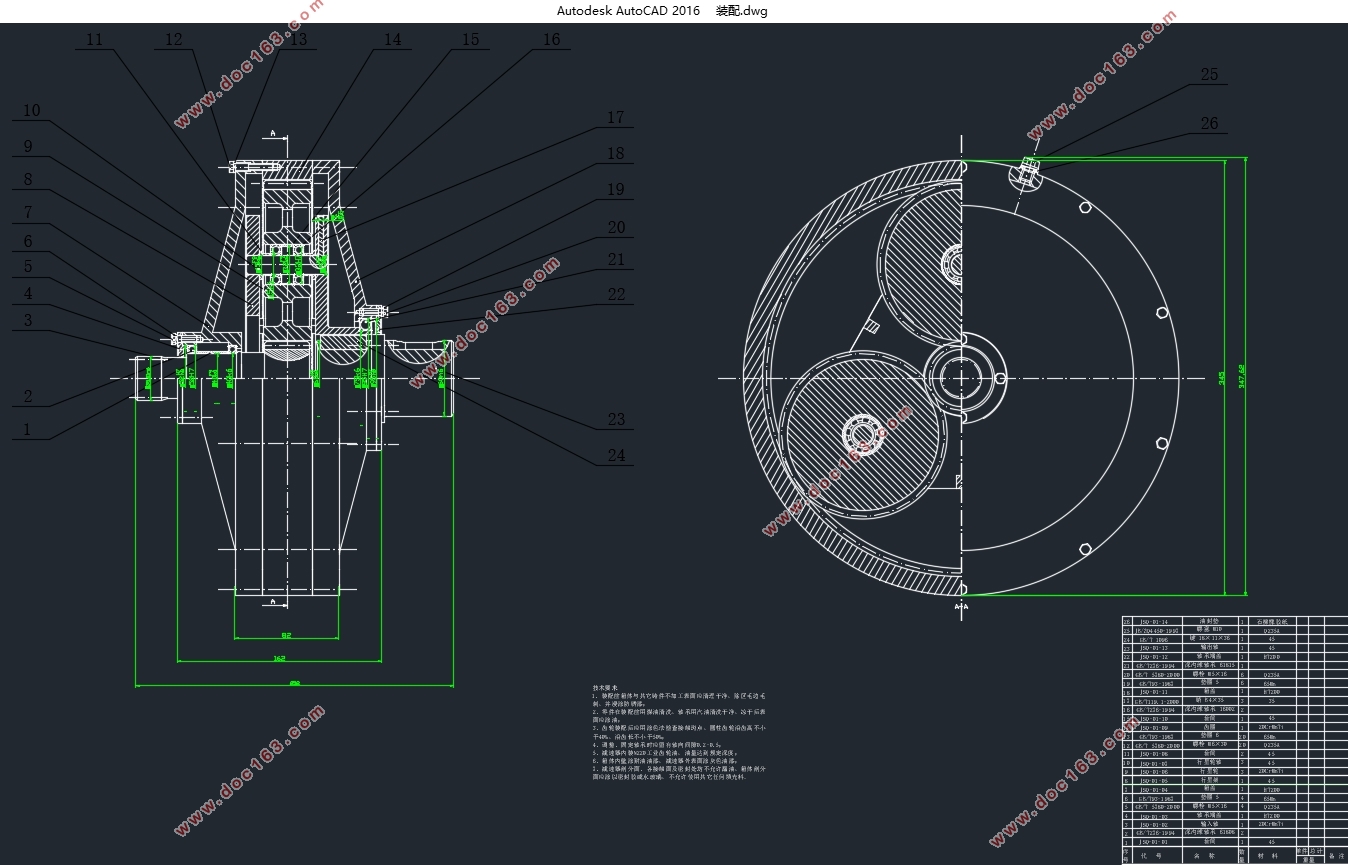

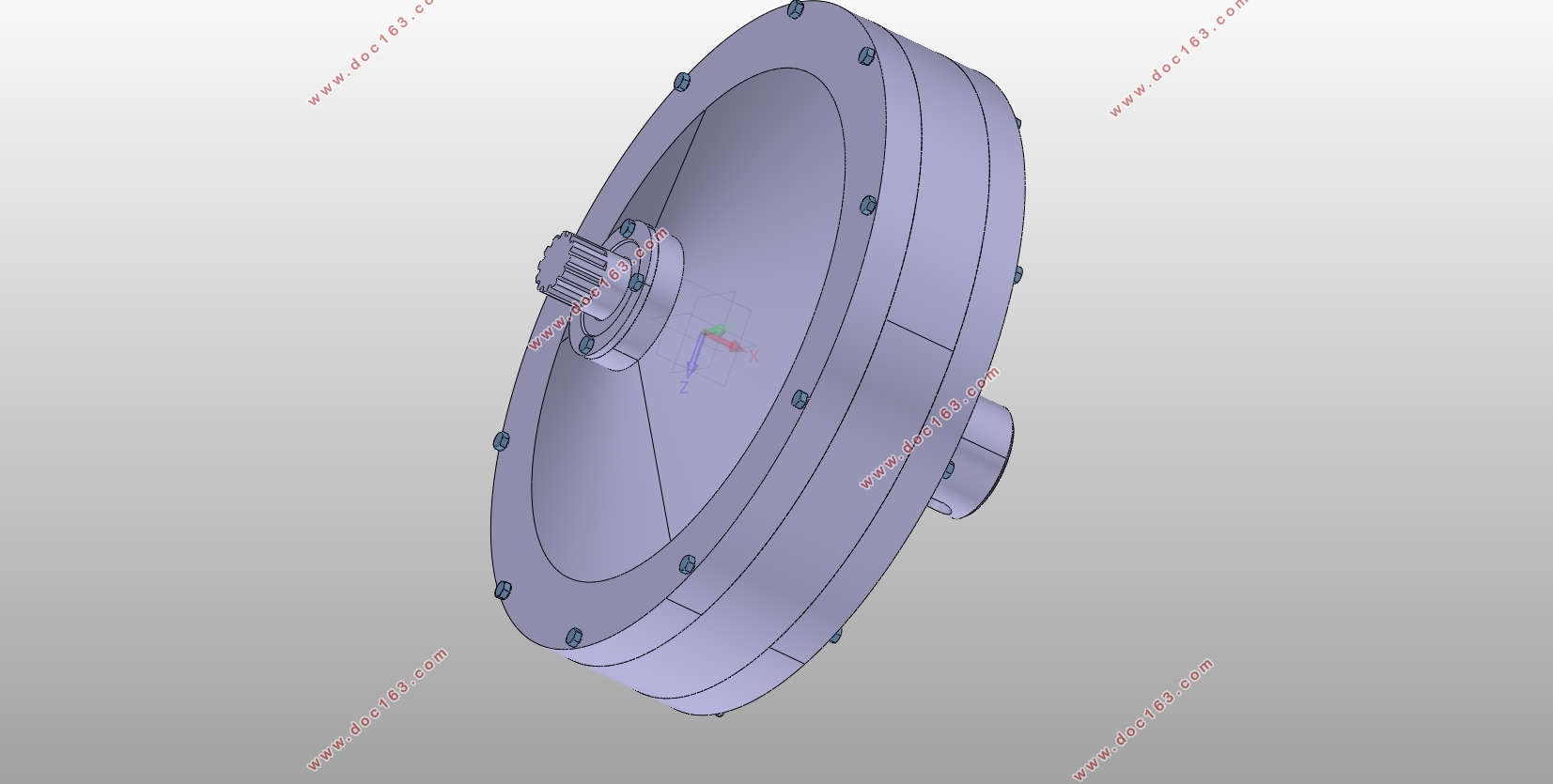

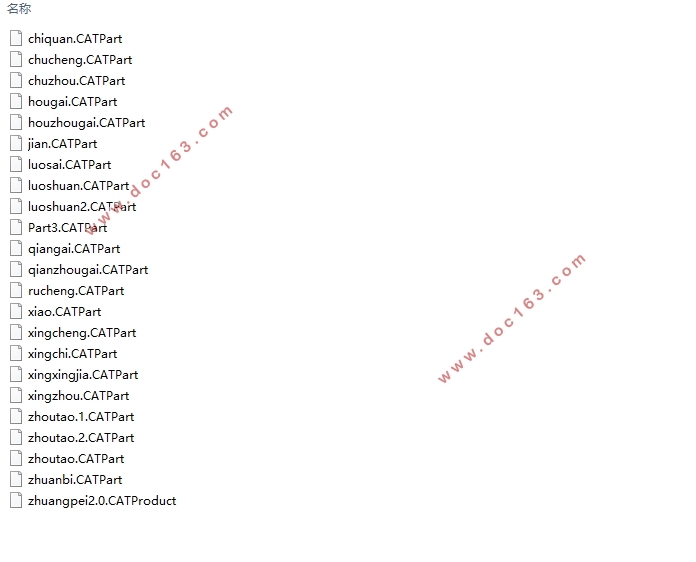

电动汽车行星齿轮减速器的设计(含CAD零件图装配图,CATIA三维图)(任务书,开题报告,论文说明书11000字,CAD图5张,CATIA三维图)
摘要
行星齿轮传动减速器与普通的定轴线式齿轮传动减速器相比,拥有重量轻、体积小、传动比大、承载能力大、传动效率高并且传动平稳等优点,这对于电动汽车的动力传动系统有着重要的实际应用意义。
本文基于比亚迪某款纯电动乘用车性能要求参数,设计了一款适用于纯电动汽车的以行星齿轮传动方案的减速器,在综合考虑了满足车辆的动力性、经济性、可靠性和安全性四个方面后,经过计算合理的选择行星齿轮传动类型、减速器的传动比、齿轮参数、和键等参数,并对行星齿轮传动的主要构件的结构,如轴、行星架等进行设计;在校核所设计的参数合格后,通过对减速器各个零件进行三维建模、组装。
关键词:行星齿轮传动;齿轮设计;强度校核;结构设计;
Abstract
The planetary gear reducer has the advantages of small size, light weight, large carrying capacity, large transmission ratio, high transmission efficiency and smooth transmission, as compared with ordinary fixed gear transmission reducer, which has important practical significance for electric vehicle transmission system.
Based on the performance requirements of a pure electric passenger car in BYD, this paper designs a reducer with planetary gear transmission scheme suitable for pure electric vehicle. Considering the dynamic, economic, reliability and safety of the vehicle After the four aspects of the plan, after calculating the reasonable choice of planetary gear type, reducer gear ratio, gear parameters, and key parameters, and the planetary gear drive the main components of the structure, such as shaft, arm design; The design of the parameters passed by the three-dimensional modeling of each part and then assembled
Key Words:Planetary gear drive; gear design; strength check; structural design;
