大众高尔夫轿车前麦弗逊式悬架的设计(含CAD零件装配图,CATIA三维图)

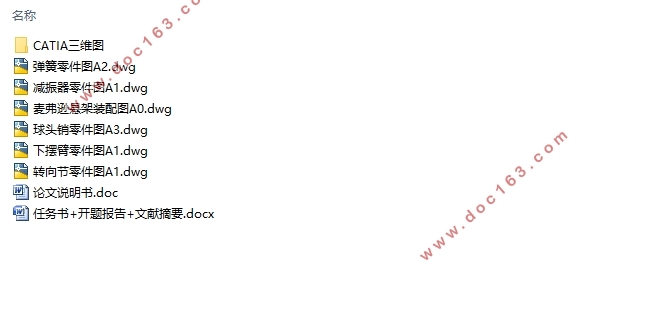

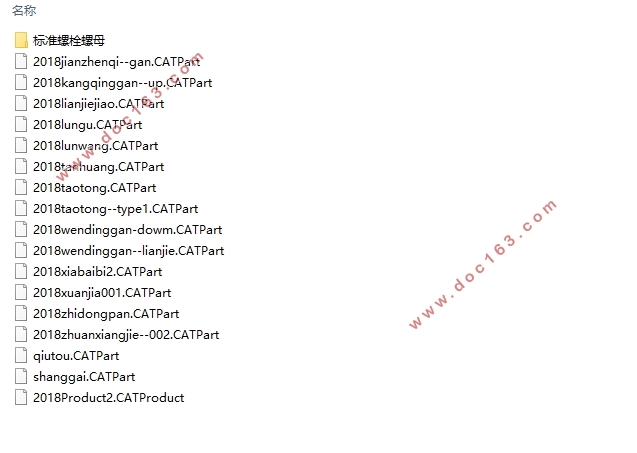

大众高尔夫轿车前麦弗逊式悬架的设计(含CAD零件装配图,CATIA三维图)(任务书,开题报告,文献摘要,论文说明书12600字,CAD图6张,CATIA三维图)
摘  要

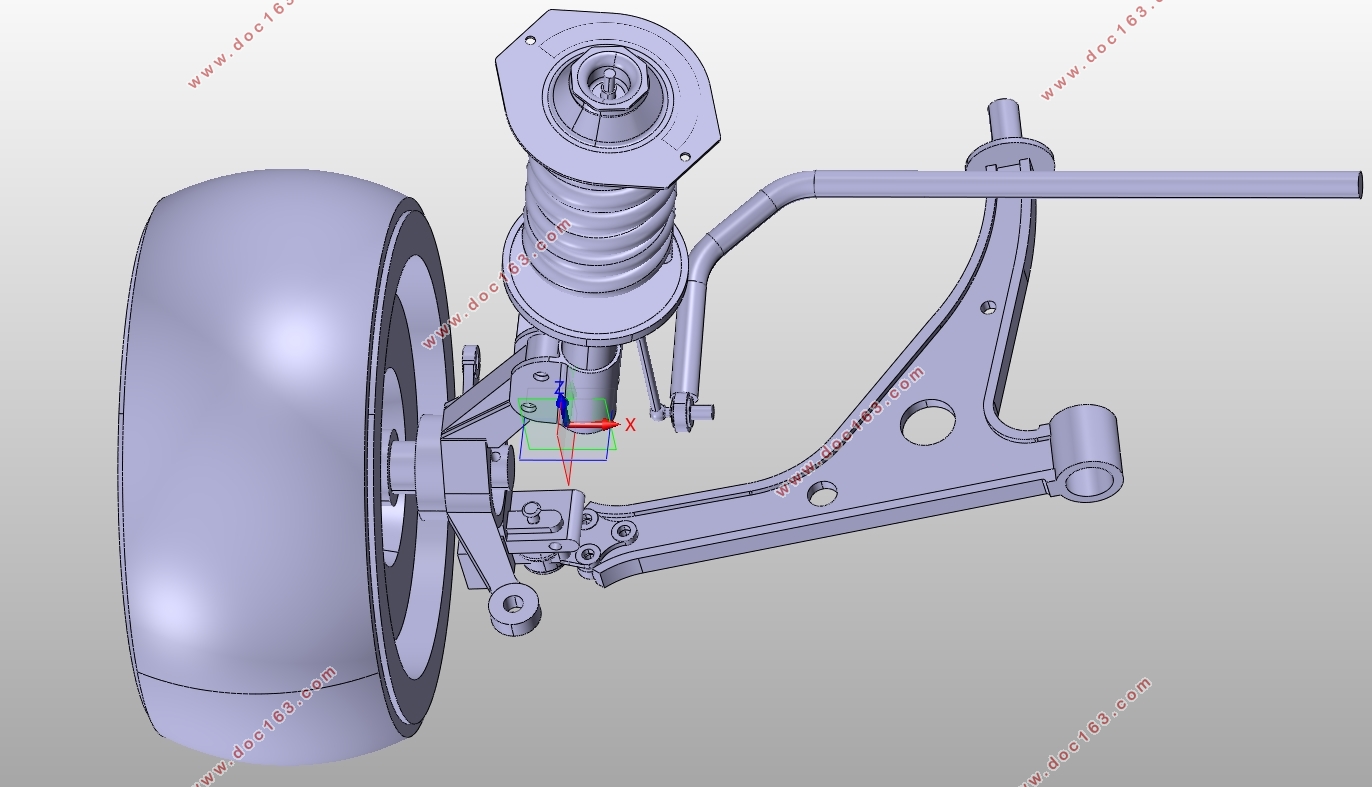

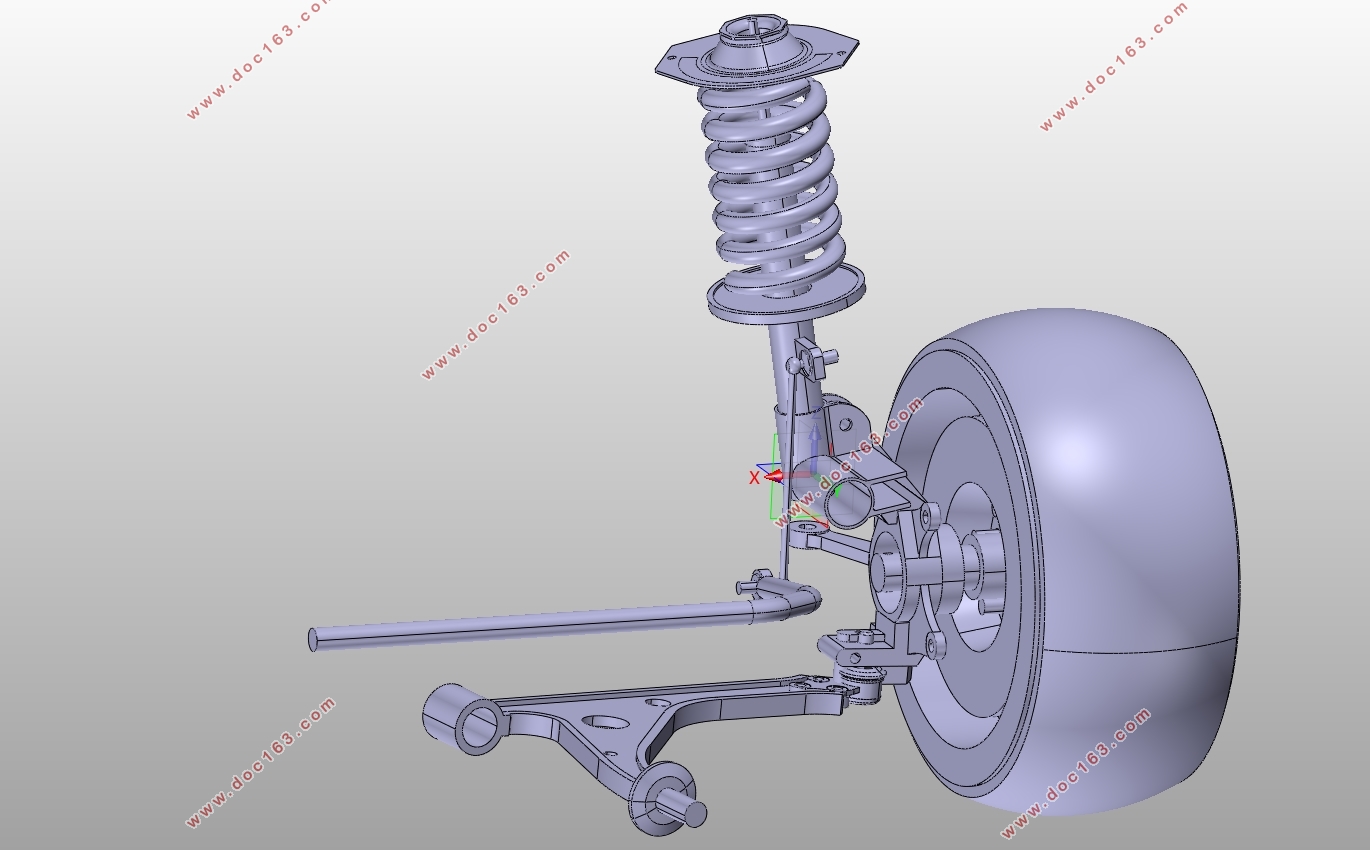

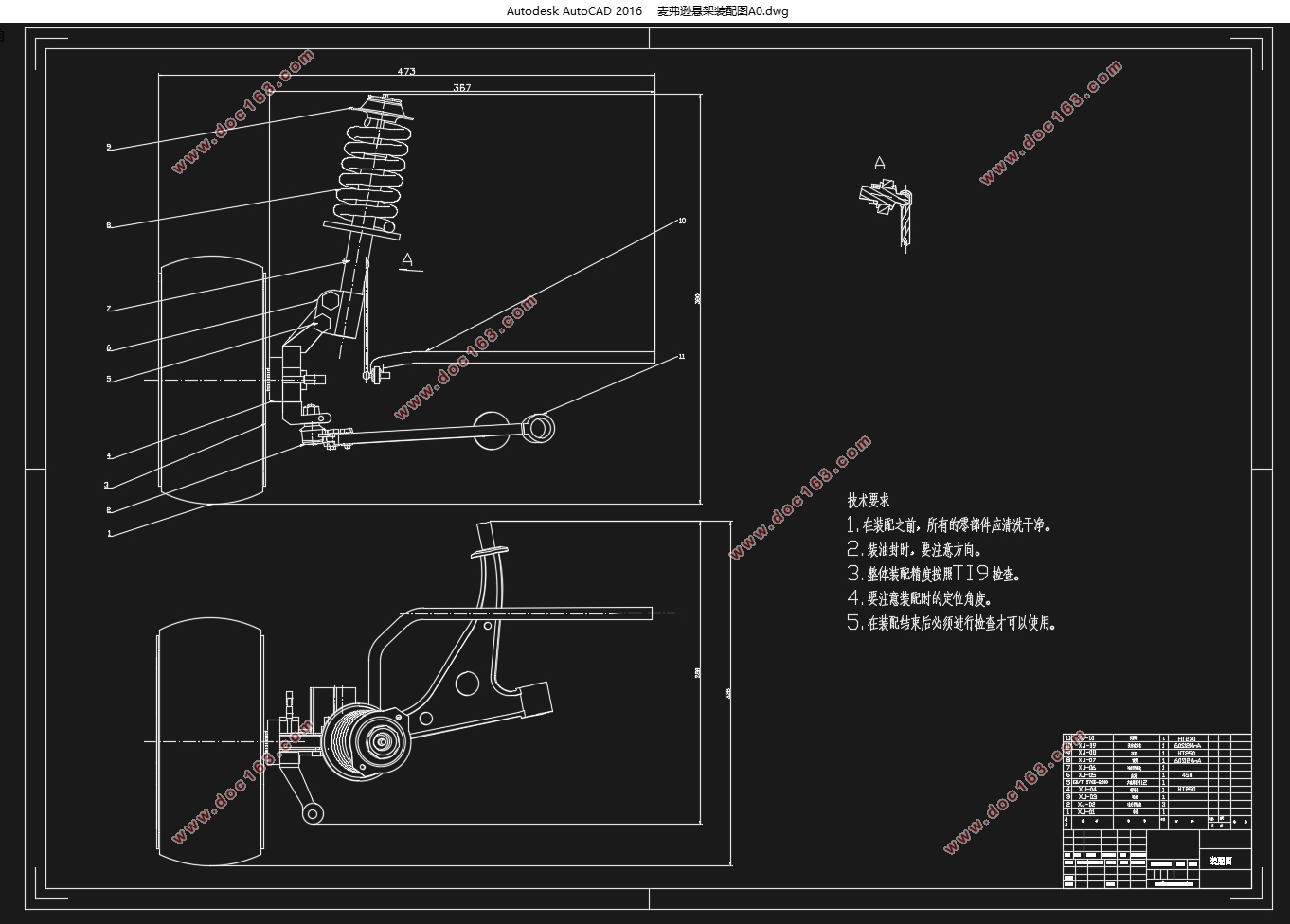

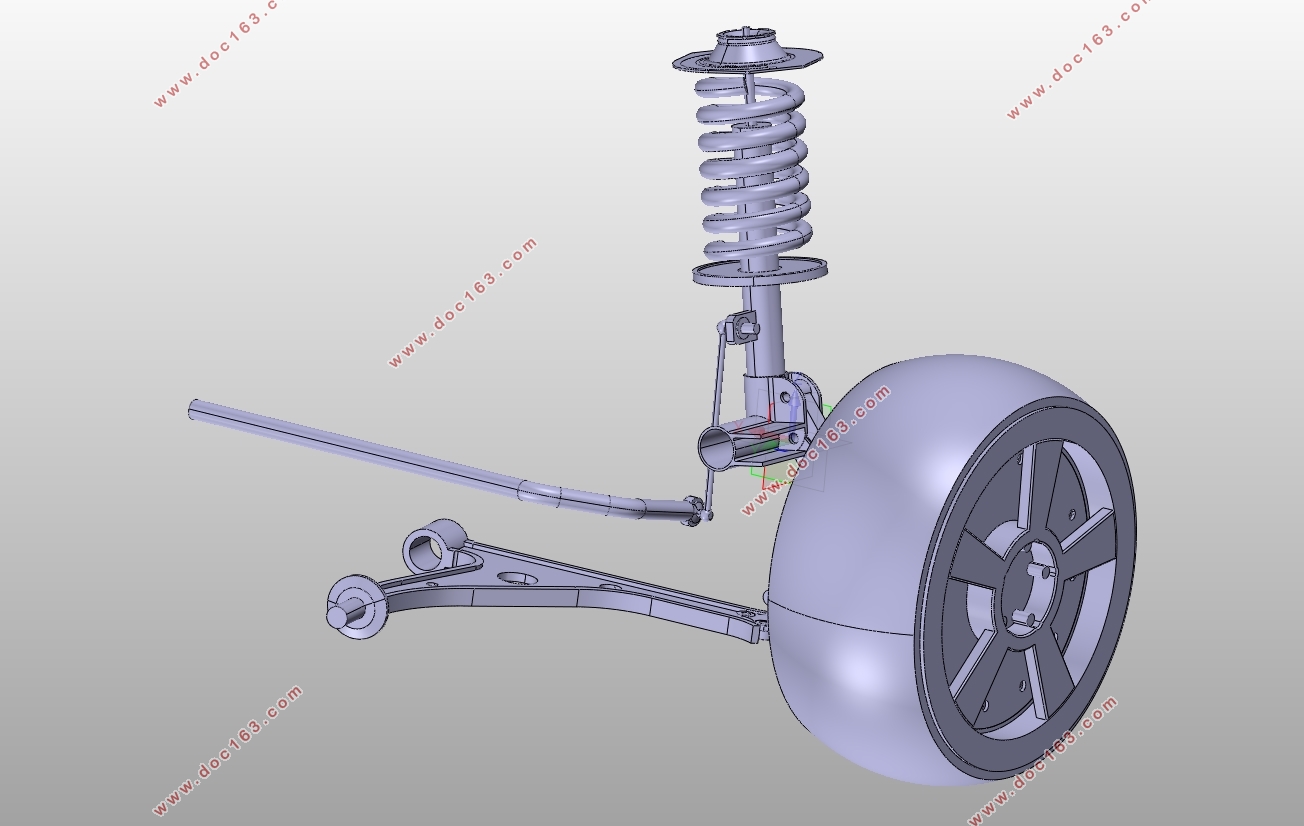

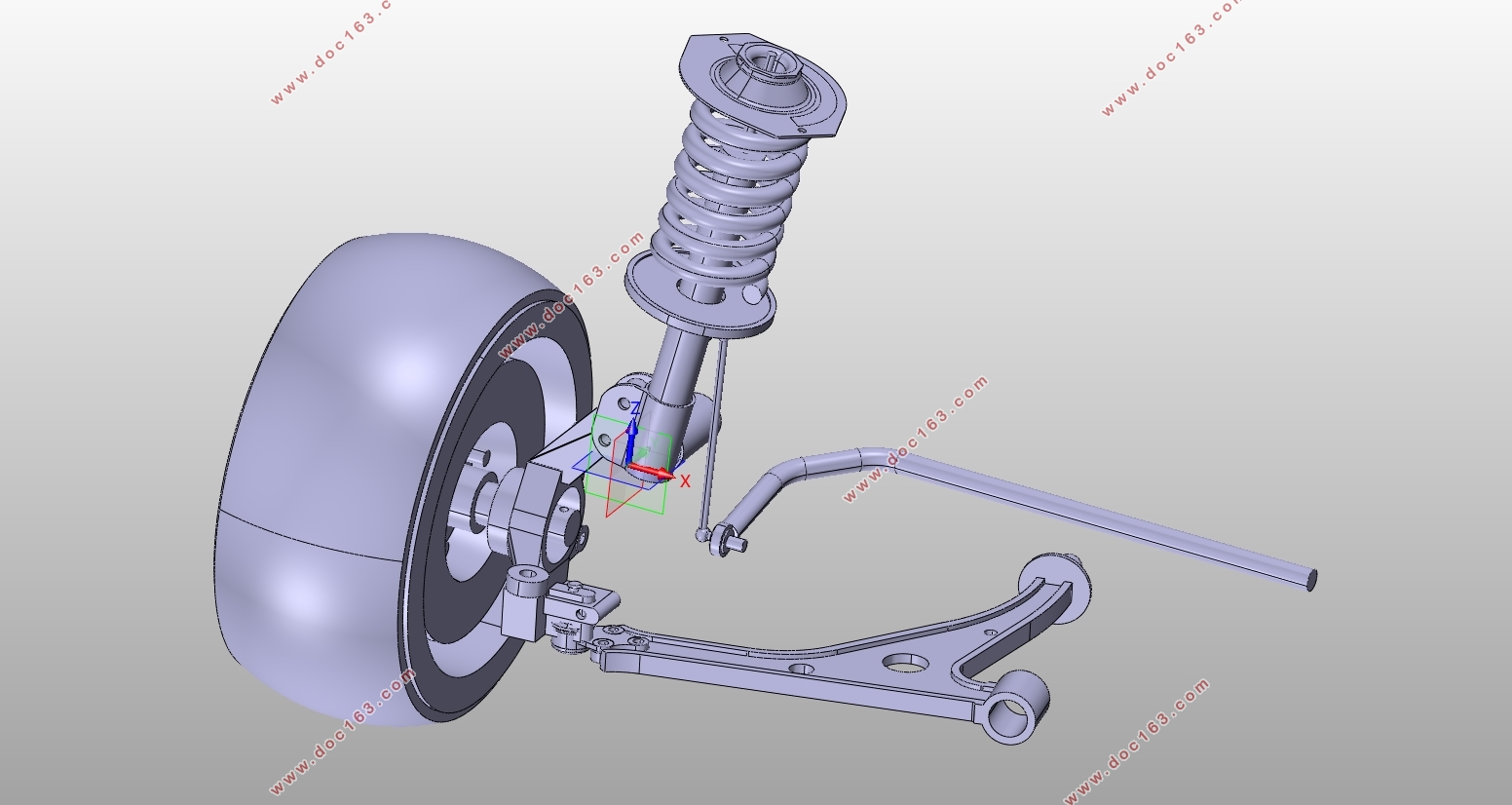

为了对悬架的结构进行深入的学习，本文对高尔夫2018款轿车的前悬架进行了设计。根据车辆的整车参数，性能参数以及使用需求，通过设计，计算，校核选取悬架的基本参数，确定悬架的各个部件，如弹性元件，减振元件，导向机构以及横向稳定机构等，其采用的类型以及基本的参数，包括是否符合我们对于悬架的要求，根据高尔夫2018款轿车确定了部件之间的装配关系，之后运用caita完成悬架的模型建立。得到了各个部件之间的装配关系以及基本的尺寸模型，运用CAD完成悬架各部分的零件图以及整体的装配图
论文主要研究了高尔夫2018款轿车的前悬架的设计以及校核，完成了悬架的模型建立和图纸设计。
研究结果得出了该前悬架的参数以及数字模型，并且绘制了需要的零件图和装配图。
关键词：独立悬架；麦弗逊式独立悬架；减震机构；导向机构；横向稳定机构；螺旋弹簧

Abstract
In order to study the structure of the suspension deeply, this paper designs the front suspension of golf 2018 models. According to the vehicle's vehicle parameters, performance parameters and usage requirements, the basic parameters of the suspension are selected through design, calculation, and calibration to determine the various components of the suspension, such as elastic elements, vibration-reducing elements, guide mechanisms, and lateral stability mechanisms, etc. Its type and basic parameters, including whether it meets our requirements for suspension, determine the fitting relationship of components based on the 2018 model of golf, and then use caita to complete the suspension model. Obtained the assembly relationship between the various components and the basic dimensional model, using CAD to complete the parts of the suspension and the overall assembly drawing

[版权所有：http://think58.com]

The dissertation mainly studied the design and verification of the front suspension of golf 2018 models, and completed the model establishment and drawing design of the suspension. .
The results of the study yielded the parameters and the digital model of the front suspension, and the required parts and assembly drawings were drawn.
Key words: independent suspension; MacPherson independent suspension; damping mechanism; guide mechanism; lateral stabilization mechanism; coil spring

车辆整体参数汇总
2018款 1.6L 手动时尚型
长    4259
宽    1799
高（mm）    1452
发动机排量（毫升）    1598
最大功率（kw）    81/5800
最大扭矩（N.M）    155/3800
油耗（L/100km）    5.9
轴距（mm）    2637
满载质量（kg）    1525
整备质量（kg）    1200
  [资料来源：http://www.THINK58.com]

[来源：http://think58.com]

目录
第一章  绪   论    1
1.1悬架的功用和设计要求    1
1.2悬架的结构形式    1
1.3悬架的结构分类和比较    2
1.3.1非独立悬架    2

1.3.2独立悬架    2
1.3.2.1双横臂式独立悬架    3
1.3.2.2单横臂式独立悬架    3
1.3.2.3纵臂式独立悬架    4
1.3.2.4单斜臂式独立悬架    4
1.3.2.5麦弗逊式独立悬架    5
1.4国内外研究现状    5
1.5课题主要内容和研究目的    6
第二章 悬架的分析和设计    7
2.1悬架的结构分析    7
2.1.1非独立悬架与独立悬架的结构选择    7
2.1.2独立悬架的具体结构形式的选择    7
2.3悬架的整体参数设计    7
2.2悬架性能参数的选取    8
2.2.1悬架的偏振    8
2.2.2静挠度    8
2.2.2悬架的动挠度    9
2.2.3悬架的工作行程    9
2.2.4悬架的刚度计算    10
第三章 减震机构设计及主要参数选择    11
3.1减振器结构类型的选择    11 [资料来源：THINK58.com]
3.3减振器主要参数选择    13
3.3.1相对阻尼系数ψ    13
3.3.2减震器阻尼系数 的确定    13
3.3.3减震器最大卸荷力F0的确定    14
3.3.4减震器工作缸直径D的确定    15
3.3.5减振器的其他参数    15
3.4减振器设计计算小结    15
第四章 导向机构的布置参数设计及优化。    17
4.1导向机构的设计要求    17
4.2导向机构的布置参数    17
4.2.1侧倾中心的高度    17
4.2.2.侧倾轴线    18
4.2.3.纵倾中心    18
4.3 导向机构的设计    18
4.3.1导向机构的受力分析    18
4.3.2横臂轴线的布置方式    19
4.3.3摆臂长度的确定    20
第五章 横向稳定机构的设计    21
第六章 螺旋弹簧的设计及变形模拟    22
6.1弹性元件螺旋弹簧    22 [资料来源：THINK58.com]
6.2螺旋弹簧材质选择    22
6.3螺旋弹簧的参数计算    23
6.3.1弹簧中径    23
6.3.2弹簧指数选择（弹簧旋绕比）    23
6.3.3弹簧圈数n的选择    24
6.3.4节距，螺旋角    24
6.3.5弹簧高度    24
6.3.6弹簧校核    25
6.4弹簧设计小结    25
6.5弹簧变形模拟    25
第七章  结论与展望    27
参考文献    28
附录A   公式计算（matlab编程）    29
附录B   整体建模图    30
致谢    31 [来源：http://www.think58.com]
