摘  要
制动系统与汽车的安全性有很大关系，每年交通事故的发生一半以上与汽车制动性有关。因此，人们对于汽车制动系统的要求也越来越高。

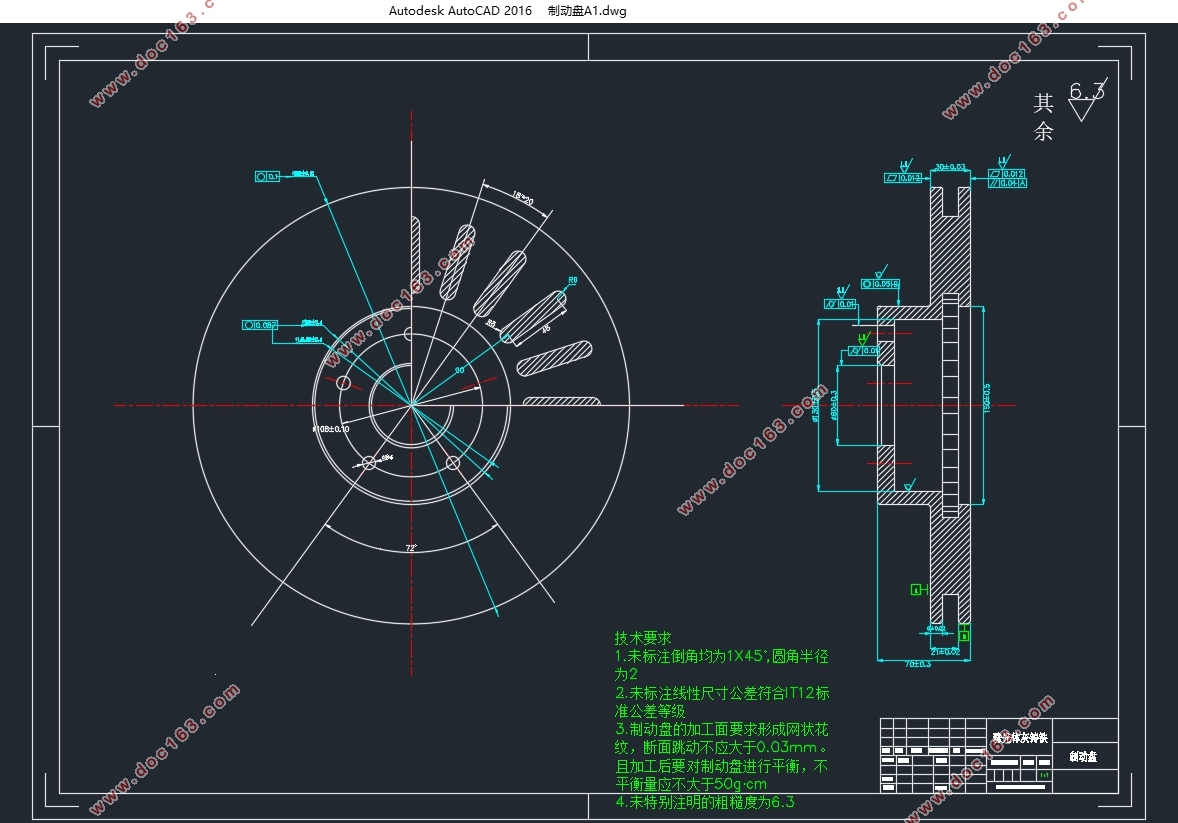

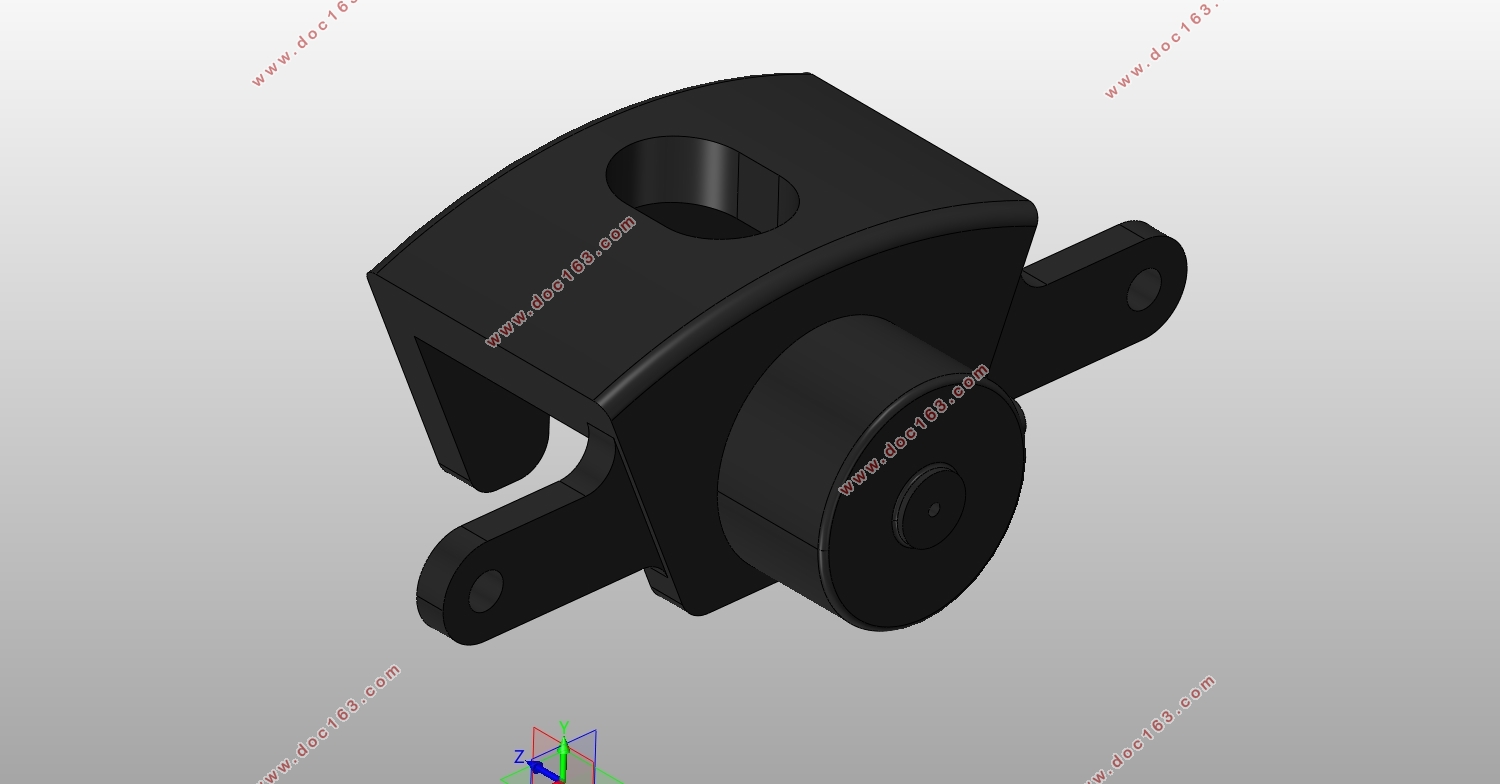

本次毕业设计是根据大学期间所学知识，对一款流行车型CRV进行制动系统设计，设计出符合各项性能要求与可靠性强的一套制动系统。参考市面上有关车型与设计书籍，得到车型的主要参数后，完成总体方案的设计。然后分章节对制动器、制动性能、液压制动驱动机构进行尺寸选型、设计计算和有关校核。得到各项参数后，开始用Solidworks进行三维模型的构建，得到制动盘、制动卡钳、支架、摩擦衬块、摩擦背板、轮毂等零件，然后进行装配；最后导出二维图至autoCAD中，进行外轮廓和剖视图的绘制，然后进行有关尺寸和公差配合的标注。
本设计将本科所学车辆相关知识互相串联，是对个人知识和能力的一次检验。
关键词：制动系统；制动器；液压驱动机构

Abstract
The brake system has a lot to do with the safety of the car, and more than half of the annual traffic accidents are related to the brakes of the car. Therefore, people's requirements for automotive brake systems are also increasing.

This graduation design is based on the knowledge learned during the university, to design a braking system for a popular CRV that meets all performance requirements and reliability. Referring to the relevant models and design books on the market, after obtaining the main parameters of the model, I complete the design of the overall plan；according to the plan of the design, I have done design calculations、size selection and related checks in different chapters of brake, brake performance, hydraulic brake drive mechanism,. After o3btaining all the parameters, we began to use Solidworks for the construction of three-dimensional models, obtained brake discs, brake calipers, brackets, friction pads, friction backplanes, hubs and other parts, and then assemble; finally export 2D charts to autoCAD ,and accomplished drawing of outlines and section views, then annotating dimensions and tolerances.
  This design links the relevant knowledge of vehicles to one another in graduate period and is a test of personal knowledge and ability.

[资料来源：www.THINK58.com]

Key Words： The brake system;brake；Hydraulic drive mechanism

本田CRV车的主要技术参数
根据指导老师下发的任务书以及该车使用说明书可以知晓本田CRV车的参数如下所示：
车型：本田CRV2015款2.0L两驱风尚版
车型级别：紧凑型SUV
发动机：2.0L直列4缸 自然吸气
最大功率/最大扭矩：114kw/190N.m
最大功率转速：6500rpm
最大扭矩转速：4300rpm
车身尺寸：4585*1820*1685（mm）
轴距:2620mm
整备质量：1540kg
总质量：1915kg
满载时前后轴荷分配比：52：48
满载质心高度：0.65m
空载时前后轴荷分配比：55：45
空载时质心高度：0.60m
前轮胎规格：225/65 R17
后轮胎规格：225/65 R17
轮辋直径：43.18cm
车轮滚动半径：rr=0.36m
最小离地间隙：137mm
