煤炭采样车底盘结构的设计(含CAD零件装配图,SolidWorks三维图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

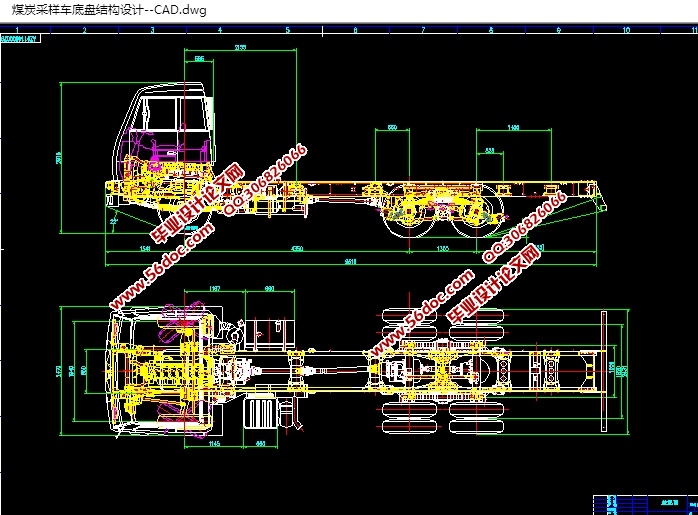

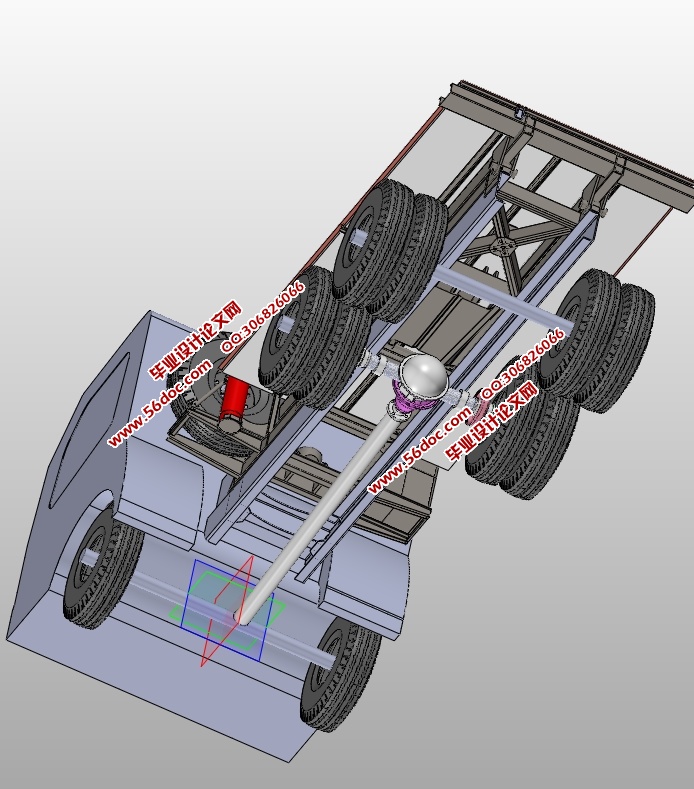

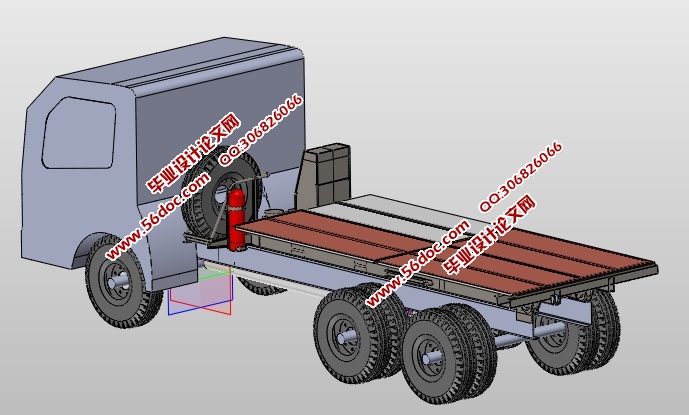

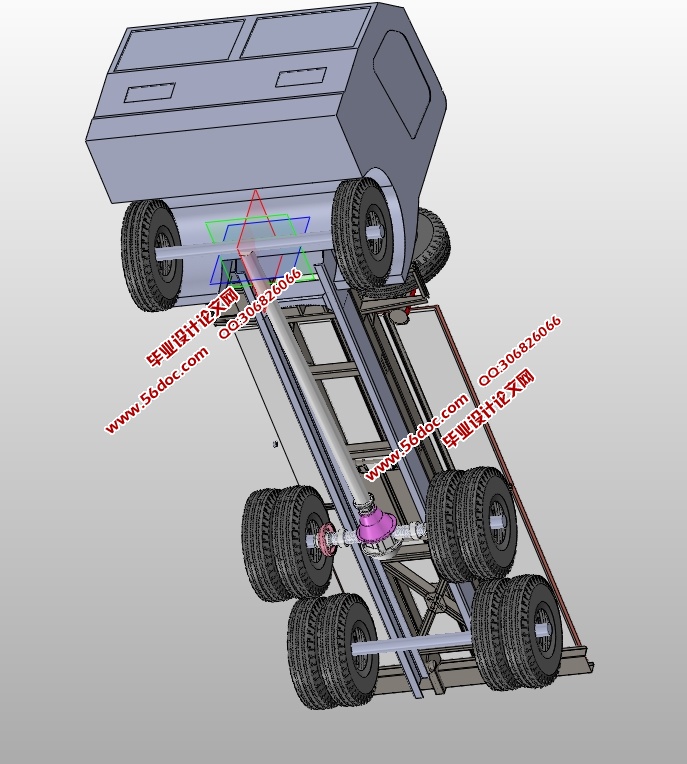

煤炭采样车底盘结构的设计(含CAD零件装配图,SolidWorks三维图)(论文说明书11000字,CAD图纸9张,SolidWorks三维图)
本文介绍了煤炭采样车底盘的结构组成、结构原理以及主要零部件的设计中所必须的理论计算,由于煤炭采样车底盘在多样化、安全稳定方面的优点日益突出,并且其使用和维护都很方便,相信在不久的将来,该新型煤炭采样车底盘的应用将会越来越普及。
关键词:煤炭采样车底盘 稳定 结构 应用

底盘的组成
    煤炭采样车底盘结构主要由:
传动系:主要是由离合器、变速器、万向节、传动轴和驱动桥等组成。
离合器:其作用是使发动机的动力与传动装置平稳地接合或暂时地分离,以便于驾驶员进行汽车的起步、停车、换档等操作。
变速器:由变速器壳、变速器盖、第一轴、第二轴、中间轴、倒档轴、齿轮、轴承、操纵机构等机件构成,用于汽车变速、变输出扭矩。
行驶系:由车架、车桥、悬架和车轮等部分组成。它的基本功用是支持全车质量并保证汽车的行驶。
