摘要
火灾是最普遍威胁到公共安全和社会发展的灾害之一。火灾威胁着人们的健康，生命和财产安全，一旦有火灾发生，造成的损失将不可估量。因此，做好火灾的防护工作显得异常重要，有必要设计一种有效的火灾报警系统。在该火灾报警系统的设计过程中，我们采用传感器、时钟芯片技术和单片机技术相结合，综合利用可靠的GSM网络，发现火灾后进行远程报警，以期将火灾损失降到最低。系统采用能对气体烟雾经行检测的MQ-2烟雾传感器，可以更新时间的DS1302芯片，损耗低、高性能的STC89C52单片机芯片，功能丰富的TC35i型GSM模块。火灾报警系统会在火情发生时，烟雾传感器感测到火灾信息并发送到单片机，单片机接收传感器的数据并控制GSM模块发送报警短信，实现远程报警功能。
关键词：火灾 传感器 时钟芯片 单片机 GSM网络

The design of fire alarm system based on MCU
ABSTRACT
Fire danger is the one of most common threats to public safety and social development. The fire danger threats people's health, life and property safety, once a fire occurs, the loss will be immeasurable. Therefore, the fire protection work is very important, it is necessary to design an effective fire alarm system. During the design of this fire alarm system, we combine the sensor, clock chip and single chip technology together, comprehensively use reliable GSM network. The fire alarm system will send alarm signals if there is fire danger, in order to minimize the loss of fire. The system use MQ-2 sensor that can detect smoke, DS18B20 sensor that can detect temperature, STC89C52 MCU chip that has good performance and low loss, TC35i GSM chip that has rich functions. If the fire occurs, MCU will receive the fire information sent by smoke sensors, and control the GSM module to send small message to realize the remote alarm function.

[资料来源：http://www.THINK58.com]

Key words: fire, sensor, time chip, MCU, GSM


[来源：http://think58.com]

目  录
摘要    I
ABSTRACT    II
第一章 绪论    1
1.1课题研究的背景和意义    1
1.1.1概述    1
1.1.2发展前景分析    1
1.1.3火灾报警系统的发展现状及特点    1
1.2课题研究的主要内容    2
第二章 火灾报警系统的主要功能和方案设计    3
2.1主要功能和设计方案    3
2.1.1火灾报警系统的主要功能    3
2.1.2火灾报警系统的方案设计    3 [资料来源：www.THINK58.com]
2.2火灾报警系统的整体方案    4
2.2.1火灾报警系统的工作原理    4

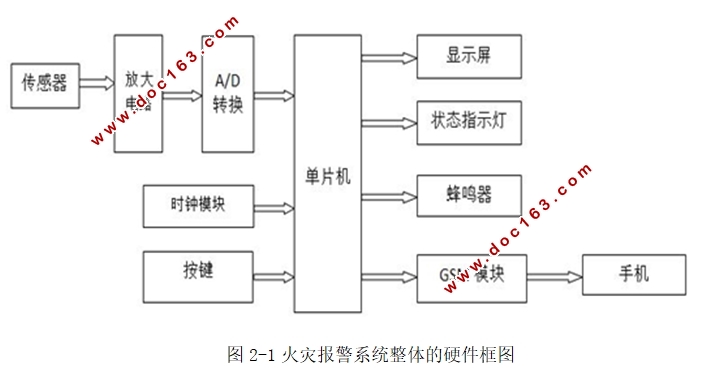

2.2.2火灾报警系统的整体硬件框图    4
2.3器件的选择    5
2.3.1主控芯片的选择    5
2.3.2烟雾传感器的选择    6
2.3.3时钟芯片的选择    7
2.3.4 LCD液晶显示屏的选择    8
2.3.5 GSM模块的选择    9
第三章 火灾报警系统的硬件电路设计    12
3.1火灾报警系统的硬件电路设计    12
3.1.1 MQ-2烟雾传感器检测电路    12
3.1.2 DS1302时钟芯片电路    13
3.1.3 LCD液晶显示电路    14
3.1.4 蜂鸣器和指示灯电路    15
3.1.5 按键电路    16
3.1.6 晶振电路    17
3.1.7 GSM通信电路    17
第四章 火灾报警系统的软件设计    19
4.1软件开发和调试工具    19
4.2软件流程设计    19

[资料来源：THINK58.com]

4.2.1总体程序流程设计    19
4.2.2单片机初始化流程    20
4.2.3报警程序流程设计    20
4.2.4 GSM程序流程设计    21
4.2.5 时钟芯片程序流程设计    23
4.2.6 LCD显示程序设计    23
第五章 火灾报警系统的硬件调试    25
5.1 硬件系统调试    25
5.1.1调试过程    25
5.1.2调试结果    26
5.1.3本设计存在的问题    27
结 语    29
参考文献    30
致  谢    31
附录 1  硬件实物图    32
附录 2  部分源程序    34
