基于单片机的噪声监测仪的设计

基于单片机的噪声监测仪的设计(开题报告,论文13000字)
摘 要
噪声严重影响到人们的正常工作和休息，所以必须采取相应措施进行解决。为了减少噪声对人们生活的影响，环境噪声监测成为了人类提高生活质量的必要部分。
本设计噪声监测仪主要由噪声信号的采集模块、放大模块、转换模块、显示模块和报警模块组成。采集模块功能是通过声音传感器收集周围环境噪声信号并转换成微弱的电压信号；放大模块功能是将电压信号经过运算放大器搭建的放大电路进行放大；转换模块功能是将放大后的信号进行V/F变换转换成数字信号输入到单片机进行处理；显示模块功能是把数字信号转换成相应的分贝值送入LCD1602显示；报警模块功能是当分贝值超过设定值时提供报警，从而实现噪声的实时监测。
关键词：运算放大器；V/F转换器；单片机；LCD1602

Noise measuring instrument based on single chip micro
Abstract
Noise disrupts the people's work and rest seriously. People must take some measures to resolve them. In order to reduce the effects of noise on people's lives, the environmental noise monitoring become a necessary part of improving the quality of life of mankind. Noise monitor for this design mainly consists of noise signal acquisition module, amplifier modules, conversion module, display module and alarm module. The function of acquisition module is to convert ambient noise signal into a weak voltage signal by using microphone. Amplifier module’s function is to enlarge the voltage signal by the operational amplifier. Conversion module’s function is to convert the amplified signal into digital signal act as Single Chip Micoyo’s input signal after the V/F converter. Display module’s function is to convert the digital signal into corresponding decibel value into the LCD1602 to display. Alarm module’s function is when the decibel value exceeds a preset value to provide alarm. The system realizes to monitor the noise in real time.

[资料来源：http://www.THINK58.com]

Key words: operational amplifier; V/F converter; Single Chip Micoyo; LCD1602


[来源：http://think58.com]

目录
摘 要    I
Abstract    II
第一章  绪论    1
1.1 课题背景    1
1.2 课题目标    1
1.3 论文内容安排    2
第二章  噪声监测系统的硬件设计    3

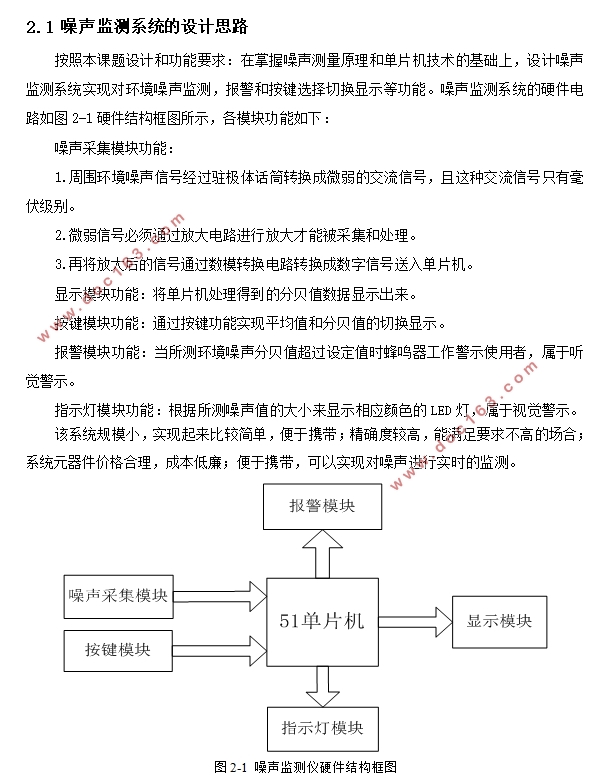

2.1 噪声监测系统的设计思路    3

[资料来源：http://THINK58.com]

2.2 信号采集电路    4
2.2.1 传声器    4
2.2.2 放大电路    5
2.2.3 数模转换电路    6
2.3 单片机系统    8
2.3.1 单片机的选择    8
2.3.2 单片机最小系统    8
2.4 显示电路    9
2.4.1 显示设备选择    9
2.4.2 显示电路的设计    10
2.5 报警电路    11
2.6 按键电路    11
2.7 指示灯电路    12
2.8 章节小结    12
第三章  噪声监测系统的软件设计    13
3.1 软件设计整体思路    13
3.2 中断服务模块的设计    15
3.2.1 T1定时器中断模块的设计    15
3.2.2 外部中断模块设计    16
3.3 转换模块    17
3.4 显示模块    17
3.5 指示灯模块    18
3.6 报警模块    19
3.7 章节小结    20
第四章  系统调试    21
4.1 硬件调试    21
4.2 软件调试    23
4.3 实物调试    25
4.4 问题分析    27
总结    29
参考文献    30
致谢    31
附录Ⅰ 噪声监测系统的原理图    32
附录Ⅱ 噪声监测系统的程序清单    33 [资料来源：THINK58.com]
