基于51单片机模拟量A／D采样系统设计

基于51单片机模拟量A／D采样系统设计(任务书,开题报告,论文11000字)
摘要
F-H（以下简称F-H）实验基本电路需要实现对四个电压的控制以及一个小电流的测量，分别是灯丝电压 、第一加速电压 、加速电压 、拒斥电压 和板流 。这五个参数需要通过A/D转换以实现从弗兰克赫兹试验仪与单片机的传输。毕业设计主要阐述了A/D转换的原理，主要技术参数，并分析比较了市面上主流公司的A/D芯片的参数，然后选择合适的芯片，完成电路设计，软件设计。
关键词：F-H 单片机 AD 芯片
ABSTRACT
Frank Hertz (F-H) experimental basic circuit need to achieve the control of the four voltage and a small current measurement, respectively, filament voltage, the first acceleration voltage, acceleration voltage, rejection voltage and plate flow. These five parameters need to be converted by A / D to achieve transmission from the Frank Hertz tester to the microcontroller. Graduation design mainly describes the A / D conversion principle, the main technical parameters, and analysis of the mainstream companies on the A / D chip parameters, and then select the appropriate chip to complete the circuit design, software design.

Key words: Frank - Hertz；A/D；chip
  [资料来源：http://think58.com]

目录
摘要    I
ABSTRACT    I
目录    1
1.1实验原理    2
1.2 全数字型弗兰克-赫兹实验仪的提出和总体设计方案    4
第二章 单片机部分    6
2.1 51单片机简介    6
2.1.1.MCS-51单片机的基本结构如图2-1所示。    6
2.1.2.复位与时钟电路    6
2.2 STC89C52RC单片机    8
第三章模数转换器    8
3.1 模数转换器（ADC）简介    8
3.2 ADC的工作原理    8
3.2.1前置滤波    8
3.2.2采样保持    9
3.2.3量化    10
3.2.4编码    11
3.3 AD的参数    11

3.4AD的分类    13
3.4.1逐次逼近型AD（SAR ADC）    13
3.4.5压频转换器型AD（VFC型ADC）    16
3.4.6双积分型ADC（VT型ADC    17
3.5各类型ADC优缺点对比    19
第四章芯片选择与程序设计    21
4.1精度的确定    21
4.2主流芯片    22
4.2.1 AD7705    22
4.2.2 AD876    23
4.2.3 ADS7816    25
4.3电路与软件设计    27
4.3.1ADS7816应用电路    27
4.4软件部分    28
5.微电流测量程序    32
第五章 总结    33

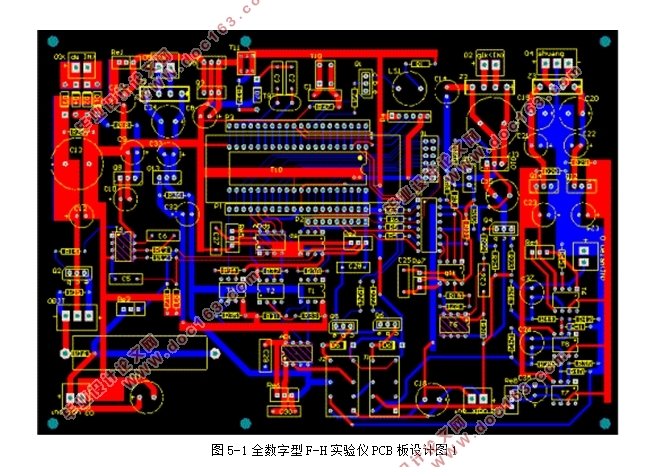

5.1仪器PCB板设计图    33
5.2作品展望    34
5.3感想    35
参考文献    36
致谢    38 [资料来源：http://www.THINK58.com]
