微电脑病房呼叫系统的设计(含电路图,PCB,Proteus仿真程序)

微电脑病房呼叫系统的设计(含电路图,PCB,Proteus仿真程序)(论文23000字,Proteus仿真程序)
摘  要
针对传统有线方式实现的病房呼叫系统中存在的美观性差、布线困难、可扩展性差等问题，提出了一种无线病房呼叫系的解决方案。目的是能降低系统的成本，增强系统的使用灵活性，为医护人员和病人间搭建一个流畅的沟通平台。
本文对STC89C52单片机、nRf24101、SYN6288语音模块、LCD1602液晶等元件构成的控制的微电脑呼叫系统进行了设计。给出了系统的整体设计方案，并围绕方案完成了系统的硬件和如软件设计。本系统由硬件部分和软件部分组。硬件部分由发送分机和接收主机两部分组成。分机端完成了通信模块、按键模块、提示模块等硬件电路的设计搭建了分机的执行平台。主机部分完成了通信模块、语音模块和提示模块等硬件电设计，搭建了主机的执行平台；软件部分由发送分机和接收主机两部分组成。分机端软件完成了通信程序模块、按键程序模块、提示程序模块等软件的设计搭建了控制平台，实现了对分机硬件的控制。主机软件部分完成了通信程序模块、语音程序模块和提示程序模块等软件模块的设计，搭建了主机的控制平台，实现了对主机硬件的控制。软硬件设计完成后，制成了系统实物，并对实物的功能进行了测试。经测试主机是实物和分机实物可以正常的工作，并能实现病人和医护人员的信息传输。

[版权所有：http://think58.com]

本次设计的病房呼叫系统，是为了满足病房呼叫管理智能化的需求，符合了医院信息数字化、管理人性化的发展需求。该系统的应用在提升了医院管理的效率的同时，达到了为病人提供优质服务的目的。
关键字：呼叫系统；STC89C52单片机；nRf24l01无线模块；SYN6288语音模块

系统总体设计
本章内容将分为5个部分对系统的总体方案进行设计，首先根据实际的应用需要提出本次设计的目标，明确本设计目的。然后对目前应用的设计方案进行分析，选出本次设计的整体方案，并根据设计方案对系统的软硬件设计思路进行说明。最后对系统的工作原理进行详细的介绍。
2.1 设计目标
本文设计的病房呼叫系统用于对病人的求助信息进行实时的监测，并能根据接收的信息确定病人所在的位置和病人的需求，便于医护人员能够及时的掌握病人的需求，以提高医院的整体护理水平，让病人得到更贴心的服务。
本设计需要实现对两个病房病区内呼叫信息的监测，拟定1个病区内包换2个房间（101、102或201、202），系统能够对2个病区内（1#、2#）内的4个房间的呼叫信息进行记录，并能及时的对病人呼叫的信息进行响应。根据设计的需要求，系统应由两个部分组成，一部分为呼叫信息的发送端（以下用分机进行表述），一部分为信息应答端（以下用主机进行描述）。系统实现的主要功能是对病人呼叫的加水信息、换药信息、送餐信息和取消呼叫信息进行实时的监测，以保证医护人员能够对病人的需求进行及时的处理。根据系统需要实现的功能，主机和分机应具备的功能如下：
主机实现功能：
（1）时间显示和调整功能。能够显示当前的时间，并能通过按键对当前的时间进行调整。
（2）通信功能。能够接收分机上发的呼叫信息，并能根据接收的内容判断出信息输入端，所在的房间号和床位号，并能判断出信息所代表的内容。

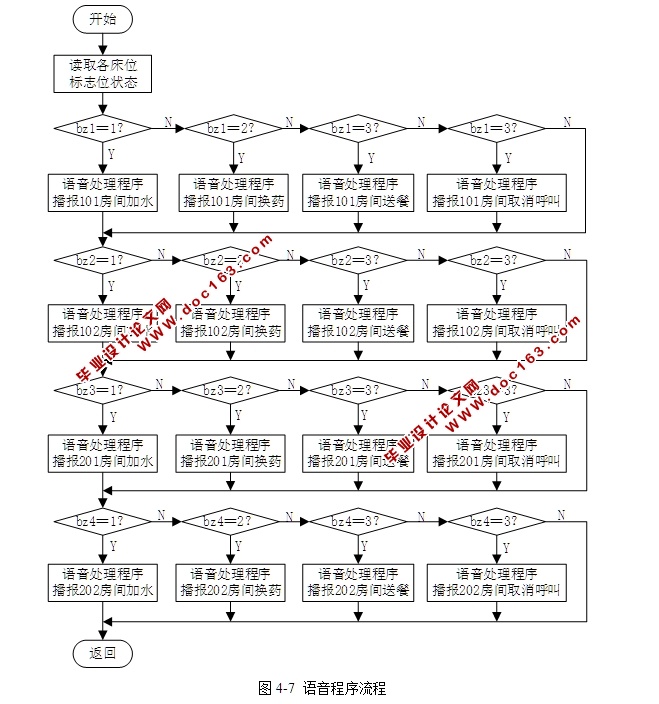

（3）语音功能。能够将接收的内容以语音的形式输出。
    （4）提示功能。当1min内未能对呼叫的信息进行响应，系统可以发出提示音。
（5）指示功能。能够利用LED指示灯对呼叫病人所在的位置进行指示。
分机实现功能：
（1）呼叫功能。能够将呼叫信息的内容转成数字信息。
（2）通信功能。能够将转换后的数字信息发送给主机，通知主机对呼叫的信息进行及时的处理。
（3）指示功能。能够控制LED灯工作，对当前呼叫信息的内容进行指示。
  [来源：http://www.think58.com]

目录
第1章  绪论    4

1.1 课题研究背景和意义    4
1.2 国内外研究    5
1.3 研究的内容及论文结构    6
第2章 系统总体设计    8
2.1 设计目标    8
2.2 系统方案比较    9
2.3 硬件设计概述    11
2.4 软件设计概述    13
2.5 系统工作原理    14
第3章 系统硬件设计    15
3.1 主机硬件电路设计    15
3.2 分机硬件电路设计    26
第4章  系统软件设计    29
4.1 系统软件设计思想    29
4.2 KEIL C51开发系统    30
4.3 系统软件设计    31
第5章 系统组成与功能测试    44
5.1 系统组成    44
5.2 系统测试    45
5.3 测试结果分析    50
第6章 结论    51
参考文献    52
致  谢    53 [资料来源：THINK58.com]
附录A:主机总体电路图    54
附录B:分机硬件总体电路    55
