基于单片机的多功能门铃系统设计

基于单片机的多功能门铃系统设计(选题表,论文11000字)
摘  要
门铃作为生活中重要的设备，如何提高门铃的整体性能，提升其智能化程度，使其更好的应用于们的生活中，一直是有用户和门铃设计人员人们的关注。目前市场上的门铃存在功能单一、操作繁琐和价格昂贵等缺点。因此，研发出价格低廉、安装简单、性能完善的智能家用门铃，已经成为迫切需要解决的问题。
本文是基于单片机控制技术、红外感测技术和语音控制技术设计了 一款多功能门铃控制系统。首先利用红外感测技术和语音识别技术等实现对访客的行为的识别，根据识别的结果确定出系统的工作状态。而后根据系统的工作状态，向发音模块输出命令，完成提示铃音的输出，同时控制显示模块工作，输出系统的运行信息。最后选择STC89C52单片机、红外对管开关、蜂鸣器、ISD1820P语音模块、蜂鸣器等器件设计了系统的硬件电路，并在该硬件的基础上设计了软件的控制程序。软硬件设计完成后，利用够买的器件制成了系统的实物，并对实物的功能进行了测试进行了测试。经测试，系统实现了人体感测功能、语音留言功能和响铃提示功能，并能在访客行为异常时输出报警提示。
本文研究设计的多功能门铃，具有结构简单、成本低廉，满足了家居智能化管理的需求，从而有效的提升了家居信息管理的整体水平。 [资料来源：THINK58.com]

关键词：单片机，多功能门铃，红外感测技术，语音控制技术，异常报警

本文研究的主要内容
完成一款多功能门铃的系统设计，使其具备如下功能：
1、人体感测功能。能够对门前30cm范围内的人体存在信息进行感测。
2、报警功能。当访客停留在门前超过1min时，系统能够输出报警提示音。
3、语音留言和播放功能。当家中无人时，访客可以录入语音信息，方便房主回家及时的查看。
4、响铃提示功能。当访客按下门铃按键是时，系统可以输出提示铃音。

分机各模块构成及功能介绍：
1、人体感测模块利用5V的红外对管开关实现，该模块用于检测是否有人停留在门前。
2、语音控制模块利用ISD1820P语音模块实现，该模块用于接收或播放访客的留言信息。
3、STC89C52主控模块用于实现系统的控制。
4、提示模块利用蜂鸣器实现，该模块用于输出提示铃音。
5、显示模块利用LCD1602液晶实现，该模块用于完成系统运行信息的显示。
6、电源模块利用3节1.5V的电池实现，该模块用于为分机硬件供电。
7、机械按键模块用于接收访客输入的按铃请求信息。


[来源：http://www.think58.com]

目  录
1  绪  论    1
1.1  研究背景及意义    1
1.2  国内外研究    1
1.3  本文研究的主要内容    2
2  系统总体设计    3
2.1  设计方案选择    3
2.2  系统方案设计    4 [资料来源：www.THINK58.com]
2.2.1 硬件方案设计    4
2.2.2 软件方案设计    5
3  系统硬件电路设计    6
3.1  主控模块    6
3.1.1 STC89C52单片机介绍    6
3.1.2 最小系统电路    7
3.2  人体感测模块    8
3.2.1 红外对管开关    8
3.2.2 人体感测的电路    9
3.3  语音控制模块    9
3.3.1 ISD1820P语音模介绍    9
3.3.2 语音控制电路    10
3.4  铃音控制模块    10
3.5  显示模块    11
3.5.1 LCD1602液晶屏介绍    11
3.5.2 液晶屏驱动电路    12
3.6  机械按键模块    12

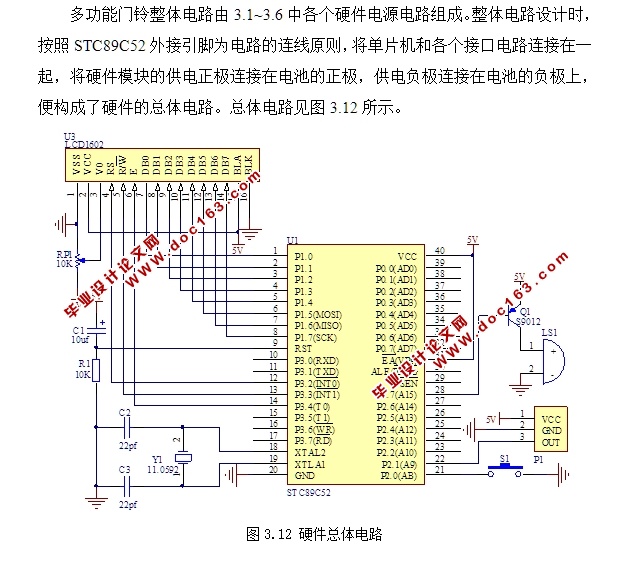

3.7 硬件整体电路    13

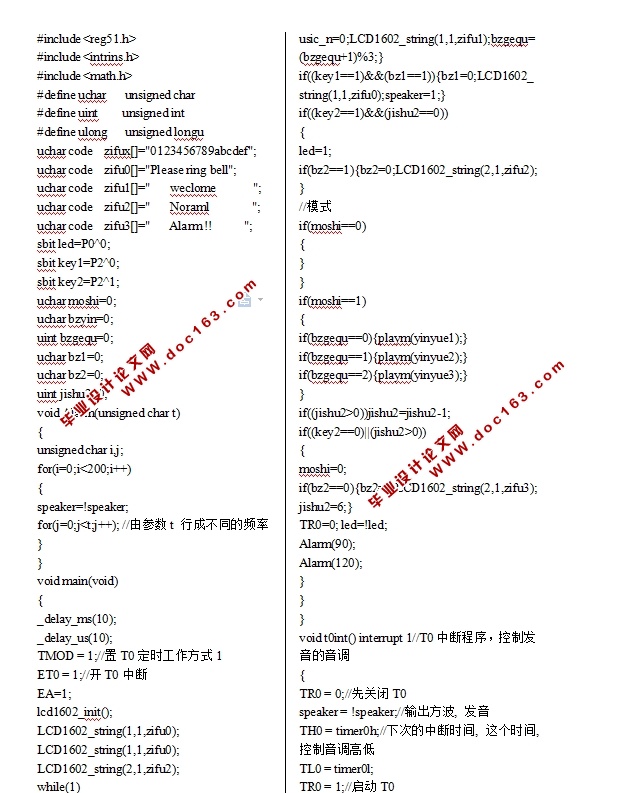

4  系统软件设计    14
4.1 主程序设计    14
4.2 子程序设计    15
4.2.1 铃音控制程序    15

4.2.2 报警程序    16
4.2.4 显示程序    17
5  系统软硬件调试    18
5.1  实物调试    18
5.1.1 硬件测试    18
5.1.2 软件测试    18
5.2  实物功能测试    19
结论    21
致  谢    22
参考文献    23
附  录    24
