单片机的多功能智能小车

摘        要
（关键词：智能车    AT89S52        金属感应器    霍尔元件    1602LCD）
智能作为现代的新发明，是以后的发展方向，他可以按照预先设定的模式在一个环境里自动的运作，不需要人为的管理，可应用于科学勘探等等的用途。智能电动车就是其中的一个体现。本次设计的简易智能电动车，采用AT89S52单片机作为小车的检测和控制核心；采用金属感应器TL-Q5MC来检测路上感应到的铁片，从而把反馈到的信号送单片机，使单片机按照预定的工作模式控制小车在各区域按预定的速度行驶，并且单片机选择的工作模式不同也可控制小车顺着S形铁片行驶；采用霍尔元件A44E检测小车行驶速度；采用1602LCD实时显示小车行驶的时间，小车停止行驶后，轮流显示小车行驶时间、行驶距离、平均速度以及各速度区行驶的时间。本设计结构简单，较容易实现，但具有高度的智能化、人性化，一定程度体现了智能。

设计并制作了一个智能电动车，其行驶路线满足所需的要求。
1.1 要求：
1.1.1 基本要求：
（1）分区控制： [资料来源：http://THINK58.com]

    车辆从起跑线出发（出发前，车体不得超出起跑线）。在第一个路程C~D区（3～6米）以低速行驶，通过时间不低于10s；第二个路程D～E区（2米）以高速行驶，通过时间不得多于4秒；第三个路程E~F区（3～6米）以低速行驶，通过时间不低于10s。
   （2）小车能自动记录、显示行驶时间、行驶距离以及行驶速度，还能记录每段所走的时间，从而判断是否符合课程设计要求。（记录显示装置要求安装在车上）。
1.1.2 发挥部分：
S型控制：：

[资料来源：http://think58.com]

车辆沿着S形铁片行驶，自动转弯，自动寻找正确方向和铁片。当离开S型铁片跑道或者感应不到铁片一段时间的时候，小车自动停止，并记录行驶时间，路程，平均速度并通过LCD显示出来。
2. 方案比较与选择：
根据设计任务要求，并且根据我们自己的需要而附加的功能，该电路的总体框图可分为几个基本的模块 [资料来源：http://THINK58.com]

2.1 路面检测模块：
采用铁片感应器TL-Q5MC来检测路面上的铁片从而给单片机中断脉冲。
2.2 LCD显示模块：
采用1602LCD，由单片机的总线模式连接。为节约电源电量并且不影响LCD的功能，LCD的背光用单片机进行控制，使LCD的背光在小车行驶的过程中不亮，因为我们不必看其显示；在其它我们需要看显示的内容的时候LCD背光亮。
2.3 测速模块：
2.3.1 方案1：
采用采用霍尔开关元器件A44E检测轮子上的小磁铁从而给单片机中断脉冲，达到测量速度的作用。霍尔元件具有体积小，频率响应宽度大，动态特性好，对外围电路要求简单，使用寿命长，价格低廉等特点，电源要求不高，安装也较为方便。霍尔开关只对一定强度的磁场起作用，抗干扰能力强，因此可以在车轮上安装小磁铁，而将霍尔器件安装在固定轴上，通过对脉冲的计数进行车速测量。
2.3.2 方案2：
采用红外传感器进行测速。但无论是反射式红外传感器还是对射式红外传感器，他们对都对外围环境要求较高，易受外部环境的影响，稳定性不高，且价格较为昂贵。
通过对方案1、方案2的比较其优缺点，综合多方面因素决定选用方案1
2.4 控速模块：
2.4.1 方案1：
使用功率三极管作为功率放大器的输出控制直流电机。线性型驱动的电路结构和原理简单，成本低，加速能力强，但功率损耗大，特别是低速大转距运行时，通过电阻R的电流大，发热厉害，损耗大，对于小车的长时间运行不利。 [资料来源：www.THINK58.com]
2.4.2 方案2：
采用继电器对电动机的开或关进行控制,通过开关的切换对小车的速度进行调整.此方案的优点是电路较为简单,缺点是继电器的响应时间慢,易损坏,寿命较短,可靠性不高。
2.4.3 方案3：
采用由双极性管组成的H桥电路。用单片机控制晶体管使之工作在占空比可调的开关状态，精确调整电机转速。这种电路由于工作在管子的饱和截止模式下，效率非常高；H桥电路保证了可以简单地实现转速和方向的控制；电子开关的速度很快，稳定性也很高，是一种广泛采用的调速技术。
综合3种方案的优缺点，决定选择方案3

2.5 模式选择模块：
模式选择模块通过一个74LS00与非门和两个不带锁按钮来控制单片机单片机的两个中断口，从而按动按钮来选择小车走动的路型、来选择小车的速度是快速、中速、慢速；走完路程小车停止后还可以通过按钮选择想要在LCD上想看的信息，比如总时间、走过各段路程的时间、平均速度、总路程等。
小车走动的模式选择有：
（1） 直线型：满足设计任务的基本要求，能稳定的走完全程。之后按顺序循环不断的显示走完全程所用的时间、走完高速区所用的时间和走完低速区所用的时间这三个时间；或者可以通过两个按钮以及LCD显示的菜单选择所要看的内容如平均速度、全程距离以及那三个时间。
（2） S型：满足设计任务的发挥部分的要求，小车能自动的感应到在前面或在后面铁片，即第一次转弯后若感应到的是错误的方向，则小车会后退自动调整方向，沿着S型的铁片走。当走完S型铁片后的一定时间里，小车自动停止。之后自动进入菜单由我们自己选择要看的内容时间、平均速度和所走的距离。
（3）自动型：小车先以一定的速度走完全程，之后再以一定的速度倒退回起点，再调整速度在一定的时间内走完全程。走完后LCD显示的内容与直线型显示的内容一样。

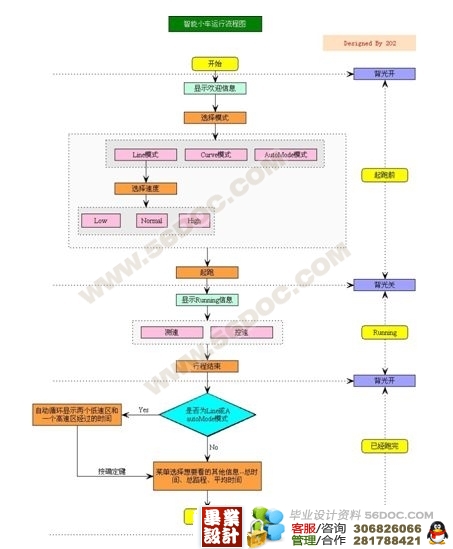

3. 程序框图：
单片机主程序框图、速度感应程序框图和铁片感应程序框图。

[资料来源：http://www.THINK58.com]

附  录：
元件清单： [资料来源：http://think58.com]

元件 数量
AT89S52 单片机 1片
霍尔元件A44E 1个
铁片感应器TL-Q5MC 1个
1602LCD 1片
小车 1部
小磁铁片 4片
发光二极管 2个
带锁按钮 2个
不带锁按钮 3个
12MHz晶振 1个
排阻510 1个
74ls00 2个
16位排线 1条
排针 若干
电阻 若干
电容 若干
导线 若干

[资料来源：http://THINK58.com]
