摘 要： 介绍实现两路频信号间数字移相，并利用锁相环和定时/计数器8253改变两路信号频率的方法。(毕业设计网 )
关键词：移相；单片机；锁相环；地址计数器
题需要完成的任务：
采用DDS技术生成两路正弦波信号，并通过改变存储器中数据读取的起始地址来实现数字移相的功能。
原理：数字移相方法——先将正弦波信号数字化，并形成一张数据表存入ROM芯片中，此后可通过两片D/A转换芯片，在单片机控制下连续地循环输出该数据表，就可以获得两路正弦波信号。当两片D/A所获得序列不同时，两路信号便产生相位差。
相位差产生电路
选用8K的EEPROM存储器28C64对正弦波信号的量化数据表进行存储，数据表中数据共有256个，每两个相邻数据之间的相位差为3600÷256=1.40度，只需要改变程序中寄存器R5中的值就可改变两路正弦波的相位差。正弦波信号的量化数据表如下：
TAB： DB 80H，83H，86H，89H，90H，93H，96H
DB 99H，9CH，9FH，A2H，A5H，A8H，ABH，AEH
DB B1H，B4H，B7H，BAH，BCH，BFH，C2H，C5H
DB C7H，CAH，CCH，CPH，D1H，D4H，D6H，D8H [资料来源：http://THINK58.com]
DB DAH，DDH，DFH，E1H，E3H，E5H，E7H，E9H
DB EAH，ECH，EEH，EFH，F1H，F2H，F4H，F5H
DB F6H，F7H，F8H，F9H，FAH，FBH，FCH，FDH
DB FDH，FEH，FFH，FFH，FFH，FFH，FFH，FFH
DB FFH，FFH，FFH，FFH，FFH，FFH，FEH，FDH
DB FDH，FCH，FBH，FAH，F9H，F8H，F7H，F6H
DB F5H，F4H，F2H，F1H，EFH，EEH，ECH，EAH
DB E9H，E7H，E5H，E3H，E1H，DFH，DDH，DAH
DB D8H，D6H, D4H，D1H，CFH，CCH，CAH，C7H
DB C5H，C2H，BFH，BCH，BAH，B7H，B4H，B1H
DB AEH，ABH，A8H，A5H，A2H，9FH，9CH，99H
DB 96H，93H，90H，8DH，89H，86H，83H，8OH
DB 80H，7CH，79H，76H，72H，6FH，6CH，69H
[资料来源：http://THINK58.com]
DB 66H，63H，60H，5DH，5AH，57H，55H，51H
DB 4EH，4CH，48H，45H，43H，40H，3DH，3AH
DB 38H，35H，33H，30H，2EH，2BH，29H，27H
DB 25H，22H，20H，1EH，1CH，1AH，18H，16H
DB 15H，13H，11H，10H，0EH，0DH，0BH，0AH
DB 09H，08H，07H，06H，05H，04H，03H，02H
DB 02H，01H，00H，00H，00H，00H，00H，00H
DB 00H，00H，00H，00H，00H，00H，01H，02H
DB 02H，03H，04H，05H，06H，07H，08H，09H
DB 0AH，0BH，0DH，0EH，10H，11H，13H，15H
DB 16H，18H，1AH，1CH，1EH，20H，22H，25H
DB 27H，29H，2BH，2EH，30H，33H，35H，38H
DB 3AH，3DH，40H，43H，45H，48H，4CH，4EH
[资料来源：www.THINK58.com]
DB 51H，55H，57H，5AH，5DH，60H，63H，66H
DB 69H，6CH，6FH，72H，76H，79H，7CH，80H [来源：http://think58.com]
74LS161功能表
清除 PT PE CP DCBA QDQCQBQA
0 X x x xxxx 0000
1 0 1 x xxxx 保持原状态
1 0 0 ↑ dcba dcba（预置）
1 1 1 ↑ xxxx 计数
[版权所有：http://think58.com]
从74LS161功能表功能表中可以知道，当清零端CR=“0”，计数器输出QDQCQBQA立即为全“0”，这个时候为异步复位功能。当CR=“1”且PE=PT=“0”时，在CP信号上升沿作用后，74LS161输出端QDQCQBQA的状态分别与并行数据输入端QDQCQBQA的状态一样，为同步置数功能。而只有当CR=PE=PT=“1”、CP脉冲上升沿作用后，计数器加1。

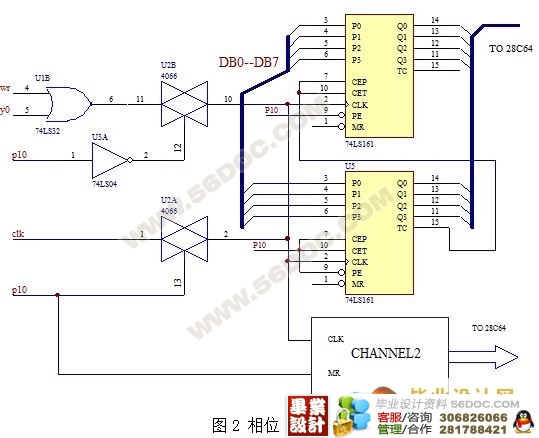

相位差预置电路如图2所示：当P1.0=0时,通道2的两个计数器清零,使该路的初始相位为零。此时模拟开关CD4066的U2A关闭，地址计数脉冲不能进入两路地址计数器，同时模拟开关CD4066的U2B打开。此时通道1的两片74LS161的CET=CEP=0，PE=0，处于预置状态（可参见74LS161功能表），由WR与选通信号Y.0经过或门U1B产生一个上升沿脉冲，送入通道1的两个74LS161的时钟端CP时，单片机则通过数据线DB0~DB7将初始相位差预置到两个地址计数器的输出端。然后P1.0=1，打开模拟开关U2A使时钟脉冲同时送入两路地址计数器，从而产生某一相位差的两路正弦信号。
[版权所有：http://think58.com]
