摘要：本文设计了一个基于单片机的智能充电器，系统选用了电池管理芯片MAX1811，该芯片能够对常用的锂电池进行充电，用户可以通过按键控制单片机的充电状态，可以设置快充，慢充等功能，设置充电后系统对根据设定参数对锂电池进行充电，充满电后系统会自动断电，并亮灯提醒。除此外系统还通过双通道AD芯片MAX157检测实时的充电电压和充电电流并把数据显示在液晶LCD1602上面。系统提供2种充电插口，一种是USB充电，另外一种是通过万能充电器直接对锂电池充电。
关键词：单片机， LCD1602；MAX1811；MAX157；智能充电器

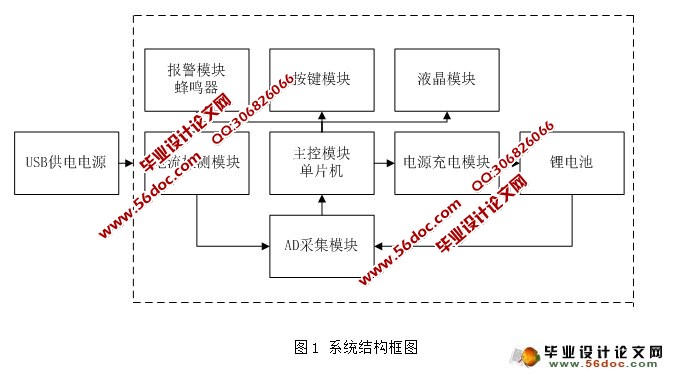

系统由单片机STC89C52、液晶显示模块LCD1602、按键模块、电流检测模块、AD采集模块、液晶模块、电源充电模块、主控模块、锂电池所组成。用户可以通过按键设定充电模式，充电模式包含快充慢充2种模式，系统提供的充电方式也有2种，一种是USB接口的5V输出，另外一种是直接接上锂电池进行充电。充电的相关数据例如电压电流都会在液晶屏幕上实时显示，当充满电后单片机会驱动蜂鸣器发声提醒用户。

本系统主要功能
本系统设计制作一个基于单片机的智能充电器。能实现以下几种功能： [资料来源：http://think58.com]
（1）键盘扫描，通过单片机检测用户按下的是哪个按键并执行相应的功能。
（2）设计基于MAX1811的充电器电路，能设置快充、慢充两种方式，充满电能实现自动断电。
（3）使用2路AD转换器能够检测实时的电压和实时的充电电流。
（4）可以通过LCD1602显示相关的设置参数和实时显示充电电压和电流。
