校车超载限乘自锁报警装置设计(电路图,原理图,PCB图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

校车超载限乘自锁报警装置设计(电路图,原理图,PCB图)(选题审批表,任务书,开题报告,中期检查表,毕业论文11000字,cad图纸1张)
    摘  要:校车安全隐患问题长期存在,已关系到学生的生命安全,关系到亿万家庭的安宁幸福和社会稳定。“校车”事故频发,反映出校车这一基础教育设施在中国尚处于空白状态的尴尬。因此,利用红外传感器、压力传感器、报警电路、锁定电路、单片机系统和GPS定位报警系统,设计出一种超载限乘检测系统,该设计是通过对上下车人数以及重量进行统计,来了解校车的载客人数和重量。然后在单片机中判断校车是否超载,车内人员一旦有一项超载,系统将产生报警信号,并发出信号给锁定单元使之终止发动机的运行,同时GPS定位系统也会发送信息给交通部门来防止校车超载上路,极大的保障了学生们的安全。
    关键词:超载;限乘;自锁;GPS;交通管理

Design Of School Bus Overload Limit Quantity Self-locking Warning Device
  Abstract: School bus safety problems exist for a long time, which has been related to the safety of the students and hundreds of millions of family well-being and social stability. " The bus" accidents, reflecting the school bus the education infrastructure in China is still in a blank state., Therefore, using infrared sensor, pressure sensor, an alarm circuit, a locking circuit, single chip system and GPS positioning alarm system, design a kind of overload limit quantity detection system, the design is based on the number and weight of on and off for statistics, to understand the school bus passenger capacity and weight. Then MCU judge whether bus overloading, as soon as one of them are overload, the system will generate an alarm signal, and sends a signal to the lock unit to terminate operation of the engine, while the GPS positioning system also sends information to the Department of transportation to prevent overloading on school bus, greatly guarantee the students safety.

[来源:http://think58.com]


Key words:overload; self-locking; Limit quantity;GPS; traffic management

研究目的:
超载超限造成交通拥堵、道路破坏,得不偿失。特别是校车超载会对中小学生的生命造成巨大的威胁,所以我们需要这套系统来确保孩子们的安全。
研究内容:
本系统由单片机控制单元、高灵敏度压力传感器、红外传感器,LS052A-Bx单片机,LED数码管和蜂鸣器、GPS报警及其指示系统等组成
研究方法:
校车超载限乘自锁报警装置通过禁止发动机工作并将车辆信号发送到交通管理部门来防止车辆超载上路,将显示、控制和报警功能集于一身。

校车超载限乘自锁报警装置通过禁止发动机工作并将车辆信号发送到交通管理部门来防止车辆超载上路,将显示、控制和报警功能集于一身。当车门打开,系统检测到有人员上车时,粘贴在钢板弹簧上的高灵敏度压力传感器将所测得的压力变化转变为电信号传输到单片机控制单元进行采集、读取,并与车辆的额定载荷进行比较,且指示出载荷数值。同时,人数检测传感器计算人数变化,并以LED数码管显示数字。在此期间,限载器控制单元将接收到的两种信号数值与其所记忆的承载额定值进行比较,谁先达到峰值便触发自锁报警装置。
[资料来源:THINK58.com]

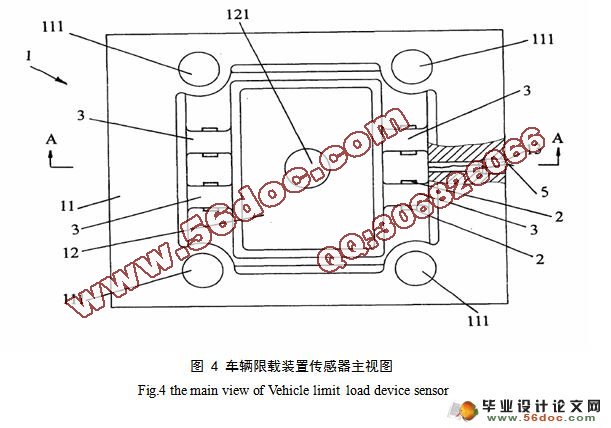

5 限载传感器的设计
按传感器的工作原理分类,有电阻式、电容式、应变式、电感式、光电式、光敏式、压电式和热电式传感器等。虽然压力传感器及称重用传感器种类繁多,但是,其用于车辆限载装置中进行称重效果不理想,其结构也不适合安装在汽车的钢板弹簧与车桥之间,所以,急需研发一种适合车辆限载用的压力传感器。新型车用传感器的目的是要解决现有压力传感器不适用于车辆限载装置的问题,而提供一种效果及结构都适合车辆现在装置的车辆限载装置用传感器。
  [资料来源:www.THINK58.com]

校车超载限乘自锁报警装置设计(电路图,原理图,PCB图)
校车超载限乘自锁报警装置设计(电路图,原理图,PCB图)
校车超载限乘自锁报警装置设计(电路图,原理图,PCB图)
校车超载限乘自锁报警装置设计(电路图,原理图,PCB图)
校车超载限乘自锁报警装置设计(电路图,原理图,PCB图)

[资料来源:www.THINK58.com]


校车超载限乘自锁报警装置设计(电路图,原理图,PCB图)


目    录
摘要…………………………………………………………………………………………1
关键词………………………………………………………………………………………1
1 前言………………………………………………………………………………………2 [资料来源:www.THINK58.com]
2 国内外校车安全研究现状………………………………………………………………3
2.1 国外校车安全状况………………………………………………………………3
    2.2 我国校车安全及研究状况………………………………………………………5
3 校车安全研究的目的和意义……………………………………………………………6
    3.1 校车安全研究的目的……………………………………………………………6

[来源:http://www.think58.com]

    3.2 校车安全研究的意义……………………………………………………………7

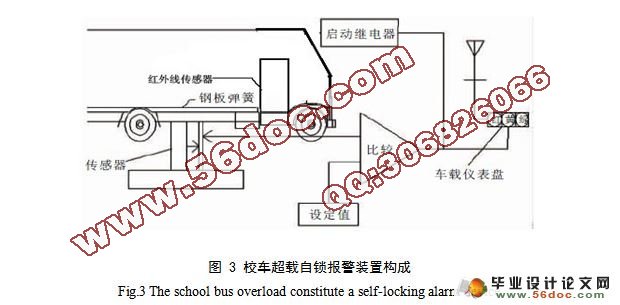

4 校车超载限乘自锁报警装置设计总体方案……………………………………………7
5 限载传感器的设计………………………………………………………………………8
6 LS052A单片机控制单元………………………………………………………………9
7 系统的硬件构成及功能设计…………………………………………………………10 [资料来源:http://think58.com]
7.1 人数检测电路设计……………………………………………………………10

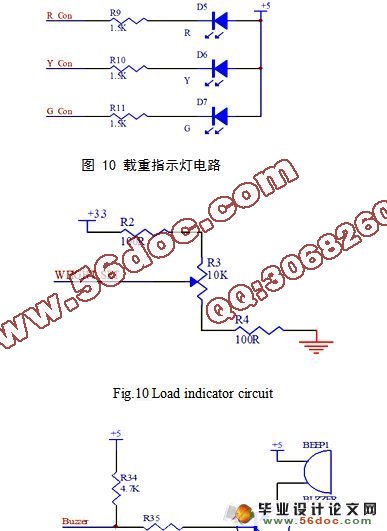

    7.2 重量检测电路设计……………………………………………………………11
    7.3 报警单元设计…………………………………………………………………12

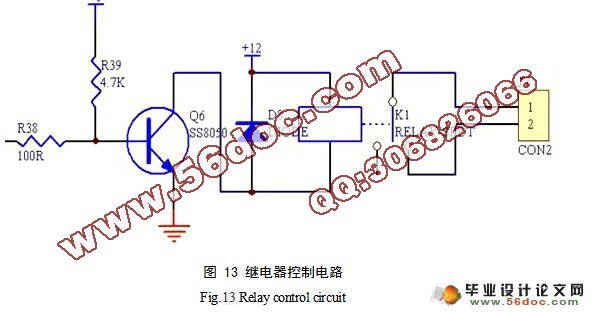

7.4 继电器控制电路设计…………………………………………………………13
8 系统软件的整体设计……………………………………………………………………13
[资料来源:http://think58.com]

9 结论………………………………………………………………………………………14
参考文献……………………………………………………………………………………15
致谢…………………………………………………………………………………………16
附录…………………………………………………………………………………………16 [资料来源:www.THINK58.com]
附录一………………………………………………………………………………………17
