油耗传感器数据采集系统设计(含电路图,PCB图,程序)

油耗传感器数据采集系统设计(含电路图,PCB图,程序)(选题审批表,任务书,开题报告,中期检查表,毕业论文11000字)
摘  要： 燃油消耗量是汽车的重要性能之一，必须对其进行准确、迅速的检测和评价。国家有关标准中规定的燃油经济性评定是采用油耗计测定方法。采用传统的油耗计对化油器的汽油机燃油消耗进行测量的方法较为简单，但是，随着汽车排放法规的日趋严格和汽车电子技术的长足进步，油耗测量技术也应同步发展，对其油耗测量的精度提出了更高的要求。油耗传感器信号采集系统是根据油耗传感器的工作原理结合单片机电子技术进行符合精度要求、较为简单的智能快速油耗测量仪的设计。本文仅对其工作原理、结构、设计流程作简单的介绍。
关键词：燃油消耗量；单片机；传感器；智能

Design of Fuel Sensor Data Acquisition System
Abstract: Vehicle fuel consumption is one of the important properties and must be accurate, rapid detection and evaluation. Specified in the relevant national standards fuel economy evaluation is the use of fuel consumption meter method. Total fuel consumption of traditional gasoline on the carburetor fuel consumption measurement method is simple, but with the increasingly stringent vehicle emissions regulations and the rapid progress of automotive electronics, fuel measurement technology should be developed simultaneously, measure their fuel consumption a higher accuracy requirements. Fuel sensor signal acquisition system is based on combined fuel consumption single chip sensor works to meet the precision electronic technology, relatively simple fuel gauge on Intelligent Design. This article is only its working principle, structure and design process for a simple introduction.

Key words:  fuel consumption; MCU; sensor; intelligent

油耗传感器的结构原理
油耗传感器是由流量计量装置及信号转换装置等组成。流量计量装置是将一定容积的燃油流量变为曲轴的旋转运动，它是由十字形配置的四个活塞和曲轴连杆机构组成。燃油在泵油压力或自身重力的作用下推动活塞运动，并且通过连杆曲轴机构带动其他活塞协同工作，完成进排油循环。如此反复即可实现一定容量的循环泵油的作用。信号转换机构装在曲轴的另一端，由主动磁铁、从动磁铁、转轴、指状光栅、光电处理电路及壳体等组成。主动磁铁装在曲轴上，从动磁铁装在转轴上，转轴通过轴承支承在壳体内，转轴的上端固定有指状光栅，通过光电处理电路，将转轴的转动变成光电脉冲，这里的光脉冲正是我们要收集的信号源。
油耗传感器是由流量变换机构及信号转换机构组成

系统电路图
油耗传感器的采集电路由传感器、CPU、通信电路及显示电路组成, 根据系统要求和方案论证我们用protel设计出了油耗采集系统的系统电路图，具体的模块说明与程序设计将在后面说明。


目    录
摘  要    1
关键词    1
1 前言    2
2  油耗传感器    2
2.1  油耗传感器的结构原理    2
2.2  流量计算    3
2.3  油耗传感器的信号输出    4
3  设计方案    4
3.1  系统功能要求    4
3.2  方案论证    4
3.3  系统电路图    5
4  硬件系统    6
4.1  单片机的硬件结构    6
4.1.1  中央处理器CPU    6
4.1.2  程序存储器ROM    6
4.1.3  数据存储器RAM    6 [来源：http://think58.com]
4.1.4  各种I/O端口    6
4.1.5  时钟电路    7
4.1.6  中断系统    7
4.2  AT89S51单片机    7
4.2.1  AT89S51单片机管脚说明    7
4.3  液晶显示模块    9
4.3.1  LCM12864ZK液晶屏    9
4.3.2  LCM12864ZK引脚功能    9
4.3.3  AT89S51单片机与液晶模块接口    10
4.4  时钟芯片模块    11
4.4.1  时钟芯片DS1302的介绍    11
4.4.2  引脚功能及结构    11
4.4.3   DS1302读/写时序    11
4.4.4  AT89S51单片机与DS1302接口及编程    12
4.5  串口通信模块    13
4.5.1  波特率及其选择    14
4.5.2  MAX232介绍...................................................14　
4.5.3 MAX232芯片与RS-232C接口    15

4.6  键盘接口模块    15
4.6.1  键盘扫描方式    16
4.6.2  按键抖动处理    17
4.7  电源模块    17
4.7.1  单相桥式整流、电容滤波电路    18
4.7.2  集成稳压块稳压电路    18
4.8  PCB板设计    19
5  系统程序的设计    20
5.1  主程序流程图    20
5.2  LCD液晶显示子程序流程图    21
5.3  DS1302实时时间流程    21
5.4  串口通信子程序    22
6  结论    23
参考文献    23
致谢    24

附录
附录1： 主机程序
附录2:  时钟芯片DS1302驱动程序
附录3:  LCD初始化程序

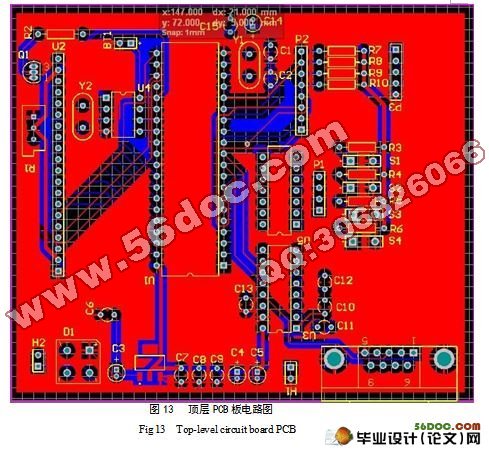

附录4： 顶层PCB板电路图

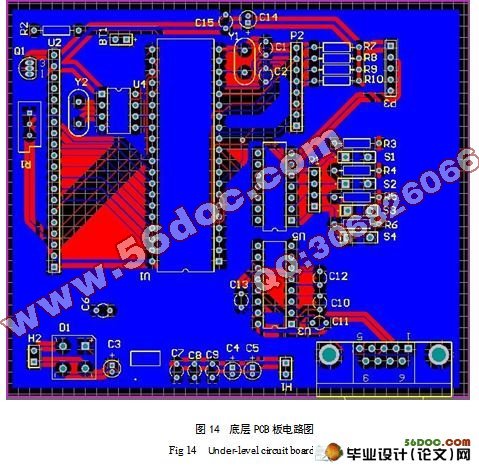

附录5： 底层PCB板电路图 [资料来源：http://think58.com]
