非接触式无线巡更系统的设计(附硬件结构图)

非接触式无线巡更系统的设计(附硬件结构图)(任务书,开题报告,中期检查报告,毕业论文17600字)
摘要
非接触式无线巡更系统能够在规定的值勤时间按照严格的巡更路线和巡更时间段，在有效时间段采集、保存巡逻人员读巡更点的时间和巡更点信息；在非有效时间内，有人读巡更点时检验巡更点是否有效、是否在允许的时间段，巡更点有效且在允许的时间段则进行相应的标记，并保存该巡更事件的良好情况，否则标记为违纪行为提示信息。它可识别不同类别的标签（巡更点），控制不同值勤人员的巡逻时间及允许的值勤范围和路线等；可以完成巡逻人员登记操作，也可对不同值勤人员的巡逻时间及允许的值勤范围、路线等进行设定，以有效地控制巡逻有效性。系统配有便捷的上位机管理软件，可完成设定、查询、统计和自动生成报表等功能，方便管理人员按部门或日期查询统计出勤、出差、请假等各种记录,真正实现考勤巡更情况的自动化管理。拥有硬件管理员权限的人员可对巡更机进行各种硬件设置，通过按键和液晶显示器上的菜单选项设置巡更机。
另外，作为一个独立的手持系统，巡更机能完成采集、保存和查询数据等操作，并且耗电少、配有可重复充电的大容量电池，可持续长时间正常工作。

关键字： 非接触  无线   巡更 [版权所有：http://think58.com]

Abstract
Non-contact wireless petrol system can in the provision of duty time strictly in accordance with the tour more time more route and tour in effective time, collection and storage patrolman read more point of time and tour information; more point tour In the effective time, someone reading tour inspection tour more point more points are valid, whether in allow time periods, more point effectively and in tour of the corresponding period is allowed the markers and keep this tour, the good situation more events, or tags for indiscipline tip information. It can identify different categories tags (petrol point), different control personnel on duty time and allow the patrol the duty limits and route etc; Can complete patrolled, also can register for different operation personnel on duty time and allow the patrol the duty range, route etc Settings, to effectively control patrol effectiveness. System equipped with convenient PC management software, can complete set, inquiry, statistics and automatically generate statements, and other functions, convenient management personnel by department or date inquires the statistical attendance, travel, leave, truly realize various record of attendance petrol automation management. Has the hardware administrator permissions to tour personnel but more machines to various hardware Settings, through the keys and the menu on the LCD option set more machine tour.

 In addition, as an independent, tour handheld system more function complete collection, preservation and query data operation, and less consumption, equipped with large capacity can be rechargeable battery, sustainable long time work normally.

Key word:  non-contact   wireless   petrol

本文完成的主要内容
该课题以巡更系统为基础，重点非接触式无线巡更系统问题。先确定“总-分-总”的设计方法，先设计总系统,再完成相对各个模块的设计。按照毕业设计任务书的进度借助去图书馆借阅资料、上网搜索相关知识和论文、与同学讨论，和老师交流的方法来完成毕业设计。

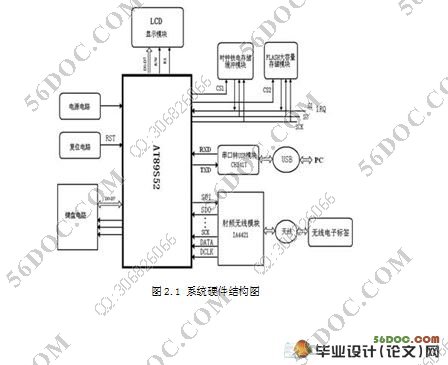

系统总体结构
非接触式无线巡更系统由PC、巡更机、RS232/ 485及UART转USB接口设备、巡更点标签等部分组成。PC安装数据库管理系统和值勤人员考勤管理软件，通过USB接口与巡更机相联接,对巡更机进行各种设置，从巡更机上采集考勤数据，对考勤数据进行处理，包括设置巡逻点信息、修改和读取巡更机内记录、进行数据分析统计和查询，以及生成各种报表等。巡更机的主要功能是记录值勤人员信息和采集巡更点巡逻时采集的数据，由单片机、 存储器、实时时钟、读巡更点接口模块、按键输入、液晶显示等模块组成。 [版权所有：http://think58.com]

单片机控制软件由FM3316驱动模块、Flash读写驱动模块、LCD驱动模块、键盘处理模块、 串口转USB通信模块、无线通信控制模块协议、命令处理以及菜单处理模块组成。其中,设计键盘处理模块和无线通信控制模块协议控制软件是难点,下面将对这两个模块的实现方法作具体的介绍。


[资料来源：THINK58.com]

目录
摘要    I
Abstract    II
目录    III
第1章 绪论    1
1.1课题的意义与目的    1
1.2国内研究现状    2
1.3本文完成的主要内容    3
第2章  系统硬件设计    4

2.1 系统总体结构    4
2.2   控制模块设计    5
2.2.1  AT89S52芯片介绍    5
2.2.1.1主要性能    5
2.2.1.2引脚说明    6
2.2.2特殊功能寄存器    10
2.2.3存储器结构    12
2.2.4看门狗定时器    12
2.2.5 UART    13
2.2.6定时器 0 和定时器1    13
2.2.7定时器 2    14
2.2.8中断源    15
2.3 射频无线接口模块设计    16
2.4 串口转USB模块设计    17
2.5  存储器模块设计    19
2.6时钟铁电存储缓冲模块    20
2.6.1 数据收集存储    21
2.6.2 配置信息存储    21
2.6.3 非易失性缓冲器    21
2.6.4  SRAM 的替代和扩展存储器    22
2.7 无线电子标签    22
2.7.1无线电子标签的工作原理    22

[资料来源：www.THINK58.com]

2.7.2 电子纸显示模块    23
2.7.3 数据存储和处理系统    24
第3章   系统软件设计    26
3.1 键盘处理模块    26
3.2 无线通信控制协议模块    27

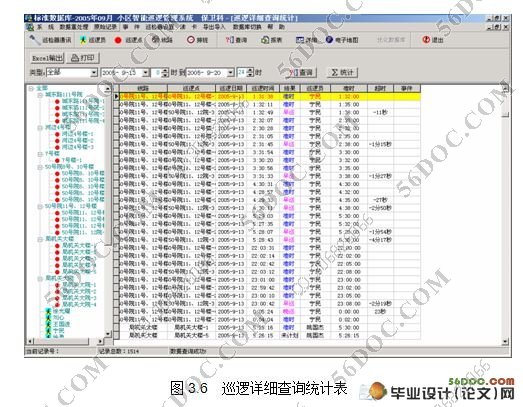

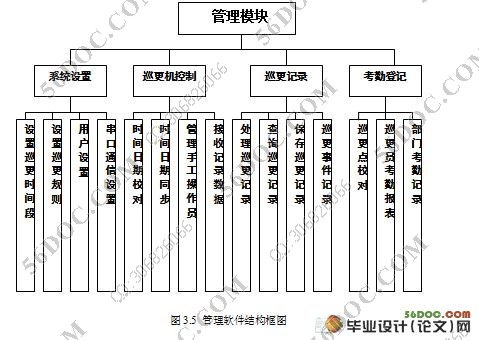

3.3 管理软件设计    29
3.3.1 目的    30
3.3.2 功能    30
结束语    33
参考文献    34
致谢    35
