摘要
为提高煤炭的利用效率和减少对环境的污染，我国正在推行“洁净煤技术计划”。选煤是洁净煤技术的基础，它从根本上改善煤炭产品的质量，提高煤炭的利用效率和减轻对大气及环境的污染，同时还可以明显地提高煤矿企业的经济效益。因此，加快选煤工业的发展是当前煤炭工业的重要任务之一。为了提高洗煤厂工作效率，采用可编程序控制器为主，以各设备的电动机为主要控制对象，按照选煤工艺流程的顺序进行控制。通过本次论文的设计，加强了集中控制的思想，使整个选煤控制系统更加智能化、模块化、集控化，同时也增加了选煤控制系统的安全性、经济性和稳定性。
本课题所研究的选煤厂是一个年生产能力约为100万吨的矿井型动力煤选煤厂，全厂各个控制系统相对独立，没有一个生产调度系统，给生产指挥和监视设备的运行状态带来相当大的困难。本设计通过设备之间的逻辑关系，使用可编程控制器（PLC），使每台设备的电动机作为控制对象，按照选煤的工艺顺序流程进行控制，从而实现对选煤厂的自动化控制。
关键词：选煤；可编程控制器；自动化控制 [资料来源：http://think58.com]

PLC Coal Preparation Control System and Configuration in Xing'an Coal Preparation Plant
Abstract
To improve the efficiency of coal use and reduce environmental pollution, China is pursuing "clean coal technology program. " Coal is the basis for clean coal technology, which fundamentally improve the quality of coal products, improve efficiency and reduce coal use and pollution of the atmosphere, but also can significantly increase the economic benefits of coal mining enterprises. Therefore, accelerating the development of coal preparation industry is currently one of the important task of the coal industry.. The design is in line with the logic interlock devices, unified system of control ideas, with the now commonly used in industrial field programmable logic controller. Through this paper the design, strengthening the idea of centralized control, so that the whole coal preparation control system more intelligent, modular, centralized control of, but also increase the safety of coal preparation control system, economy and stability. [版权所有：http://think58.com]
This topic research by the coal preparation plant is an annual production capacity of about 2 million tons of type steam coal mine coal preparation plant, relatively independent, the various control system without a production scheduling system, to the production command and monitor equipment running state leads to considerable difficulties. The logical relationship between the design through the equipment, the use of programmable controller (PLC), make each device of motor as control object, the process control in coal preparation process order, so as to realize the automation control of the coal preparation plant.
Key word：Coal preparation; Programmable controller; Automatic control
现场给煤机一般选用的是振动给煤机。振动给煤机广泛应用于煤炭行业，把原煤及粉煤从原煤仓均匀或定量给到运输皮带上，它具有起动迅速，停车平稳，维修少，安装方便，结构简单等特点，是煤炭行业中给料的理想设备。在本设计中我选用GZGM-K系列振动给煤机。GZGM-K系列振动给煤机的给料过程是利用特制的振动电机或两台电动机带动激振器驱动给料槽沿倾斜方向作周期直线往复振动来实现，当给料槽振动的加速度垂直分量大于重力加速度时，槽中的煤被抛起，并按照抛物线的轨迹向前跳跃运动，抛起和下落在瞬间完成，由于激振源的连续激振，给煤槽连续振动，槽中的煤连续向前跳跃，以达到给煤的目的。 [资料来源：THINK58.com]
PLC选型

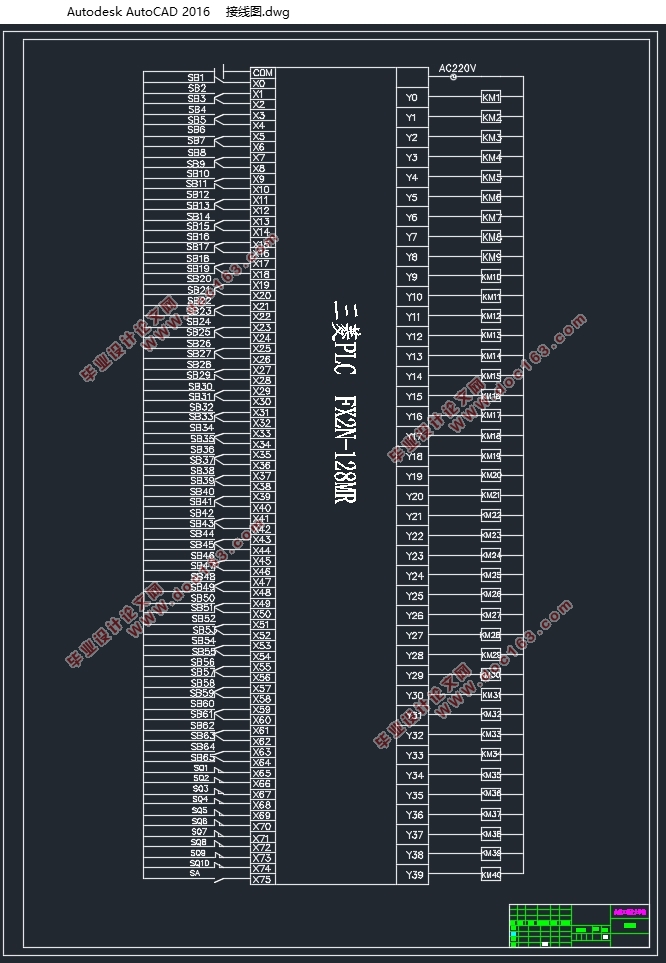

根据控制系统的要求绘制出PLC的I/O端子接线图如下：此部分基于PLC控制系统的控制功能，并根据前面的主电路设计I/O对应端。其中设计的控制系统中使用76个输入节点，使用40个输出接点。


目录
摘要    i
Abstract    ii
1  绪论    1
1.1  本课题的来源和背景    1
1.2设计的目的和意义    2
1.3 设计的主要任务和依据    2

1.3.1主要任务    2
1.3.2主要依据    2
2  选煤控制系统的总体设计    3
2.1 选煤厂控制系统的工艺流程    3
2.2 选煤系统中各个部分的介绍    4
2.2.1原煤仓    4
2.2.2阀门控制器    4
2.2.3振动给煤机    5
2.2.4运输皮带    6
2.2.5 分级筛    6
2.2.6 重介质选煤    8
2.2.7离心脱水    14
2.2.8 磁选机    17
2.2.9浮选设备    20
2.2.10压滤脱水    22
3 控制方案的设计、对比和确定    24
3.1 过程控制性设计的主要技术内容    24
3.1.1过程控制的概念：    24
3.1.2 过程控制系统的设计的步骤    25
3.1.3过程控制系统的特点    26
3.2选煤控制系统工艺流程图    27
3.3选煤方案对比及方案确定    28 [来源：http://think58.com]
3.3.1 重介质选煤技术    28
3.3.2 跳汰选煤技术    28
3.3.3 选煤方案确定    28
4 选煤控制系统电路图及其控制的过程    29
4.1 系统主电路的主要设备清单    29
4.2系统主电路部分的电路图    31
5 基于PLC的控制硬件电路设计    32
5.1 PLC的特点    32
5.1.1 可靠性高，抗干扰能力强    32
5.1.2  通用性强，使用方便    32
5.1.3 采用模块化结构，使系统组合灵活方便    33
5.1.4 编程语言简单、易学，便于掌握    33
5.1.5系统设计周期短    33
5.1.6 对生产工艺改变适应性强    33
5.1.7 安装简单、调试方便、维护工作量小    33
5.2 PLC的基本组成    34
5.3PLC的控制原理    35
5.4PLC在选煤厂的干扰分析    35
5.4.1干扰源分析    35
5.4.2预防干扰的方法    36 [来源：http://www.think58.com]
5.5选煤控制PLC被控设备图    36
5.6PLC选型    37
5.7  PLC控制程序设计的基本思路    38
6 基于PLC的软件程序设计及仿真    39
6.1 PLC编程器、编程软件的介绍    39
6.1.1 专用便携式简易编程器    39
6.1.2计算机编程软件    39
6.1.3三菱电机的编程软件和模拟软件    39
6.2 GX Developer简介    40
6.2.1 软件的共通化    40
6.2.2 操作性强    40
6.2.3 程序的标准化    40
6.2.4 能够简单设定和其他站点的连接    41
6.2.5能够用各种方法和可编程控制器CPU连接    41
6.2.6丰富的调试功能    41
6.2.7 编程软件与专用软件的区别    42
6.3  PLC程序设计的具体实现    42
7人机画面设计    44
7.1 使用亚控组态王实现控制系统实验仿真的基本方法    44 [资料来源：www.THINK58.com]
7.2 创建工程的步骤    44
7.3 选煤控制组态的建立    44
7.4 选煤控制组态画面    46
结论    48
参考文献    49
附录一  梯形图    51
外文资料    59
中文译文    66
致谢    71 [来源：http://think58.com]
