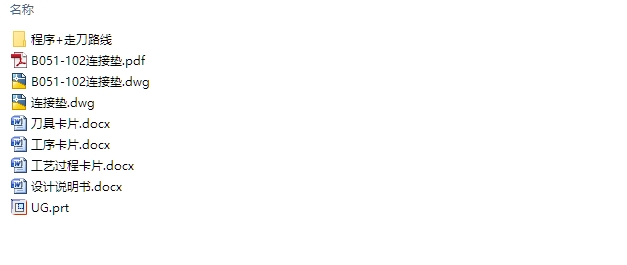

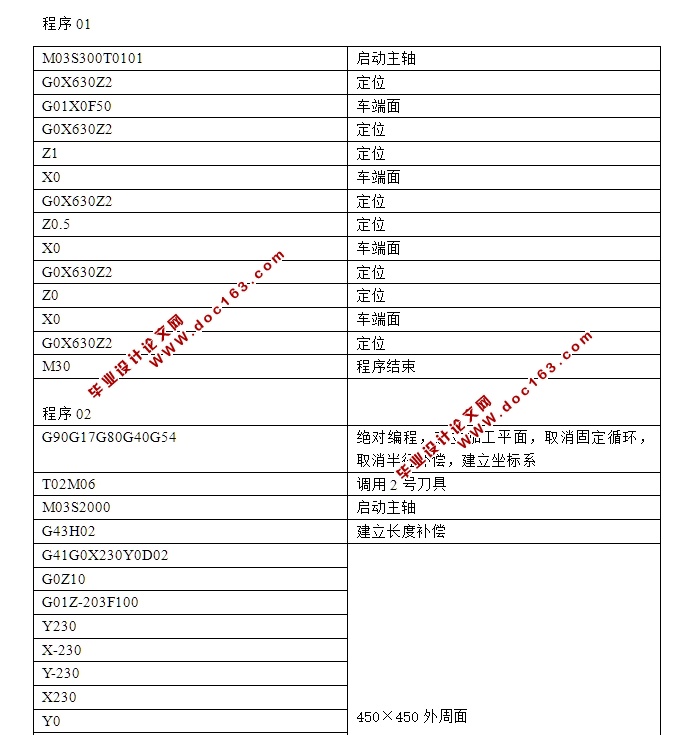

连接垫加工工艺课程设计(含CAD图,UG三维图,程序,工艺卡工序卡)(设计文说明书6500字,CAD图纸1张,UG三维图,程序,工艺卡工序卡,刀具卡)
2    分析机械加工工艺过程

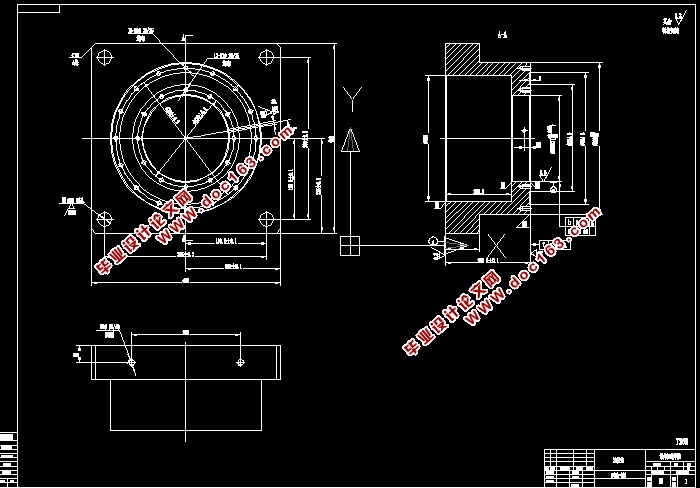

2.1 分析零件图
1、图面表达完整性分析
从整个零件图来看，零件视图清晰，尺寸和技术的要求都标注得很清楚，要求明确。
2、零件结构分析
从零件图来看，该零件为箱体类零件由表面、圆周面、通孔、螺纹孔等结构组成。零件加工过程中需要孔加工。
3、技术要求分析
零件材料为方钢（该材料有较高的强度和较好的切削加工性，一般的机械加工就可以完成），需要热处理时效；零件的最高精度等级为IT6，表面粗糙度值为Ra0.8μm。根据零件图分析可以得出以下结论：零件加工表面粗糙度要求较高，需要分粗加工、半精加工、精加工来完成。
