鼠标上盖造型模具设计(CAD+Proe)☆

“鼠标”的标准称呼应该是“鼠标器”，英文名“Mouse”，它从出现到现在已经有38年的历史了。鼠标的使用是为了使计算机的操作更加简便，来代替键盘那繁琐的指令。
计算机最早使用的标准输入设备是“键盘”，用它打字确实不错，所以也沿用至今。不过因为键盘有局限性，所以鼠标诞生了！最早的鼠标诞生于1968年的美国，当时并不算什么轰动的发明，也没有很快推广。后来鼠标的成功很大程度上归功于图形界面的广泛应用，为了得到更友好的人机界面，光是输入一排排文字不行了，连续输入命令也显得不方便了。于是鼠标能在画面上方便定位及选择的优势使它很快成为图形操作系统的伴侣。随着计算机的广泛应用和图形操作系统的快速推广，鼠标跑遍世界各地，可以算是最普及的计算机输入设备之一了。
光电鼠标的工作原理：光电鼠标是指通过发光二极管（ LED ）和光敏管协作来测量鼠标的位移，一般需要一块专用的光电板将 LED 发出的光束部分反射到光敏接收管，形成高低电平交错的脉冲信号。这种结构可以做出分辨率较高的鼠标，而且由于接触部件较少，鼠标的可靠性大大增强，适用于对精度要求较高的场合。
     三键鼠标的结构，在原有的左右两键当中增加了第三键“中键”。一开始大家似乎不太喜欢三键鼠标，这个键也没能被重用。直到Windosw98推出后才增强了中键的作用，另外很多软件也经常使用到“中键”，特别是绘图软件、三维射击游戏以及上网浏览时鼠标中键确实使操作事半功倍。 [版权所有：http://think58.com]
手感： 鼠标的外形可谓变化多端，反正握在手里舒适就可以，这也是评价鼠标优劣的标准之一——手感。长期使用手感不合适的鼠标、键盘等设备，可能会引起上肢的一些综合病症。因此长时间使用鼠标，就应该注意鼠标的手感。好的鼠标应是根据人体工程学原理设计的外型，手握鼠标时应感觉轻松、舒适且与手掌面贴合，按键轻松而有弹性，屏幕指针定位精确。
造型：造型漂亮、美观的鼠标能给人带来愉悦的感觉，有益于人的心理健康，从这个角度讲，其中有一种“绿色”的含义。另外，如果鼠标外形能让人“爱不释手”，也能提高操作者或孩子学习电脑的兴趣。
功能选择 ：一般的用户使用标准的二键或三键鼠标就足够了。对于经常进行如CAD设计、三维图像处理、玩游戏等的用户，则最好选择专业光电鼠标或者多键 、带滚轮可定义宏命令的鼠标。这种高级鼠标可以带来操作的高效率。
广义地说，一个“好”的鼠标应该是外形美观、按键干脆、手感舒适、定位精确、辅助功能强大、服务完善、价格合理。
当然鼠标也会经常出现故障，常见故障有如下几种：移动不灵活、某个方向上失灵、按键不起作用以及计算机不认鼠标等几种情况。
1、 移动不灵活 [资料来源：http://www.THINK58.com]
    移动不灵活是指鼠标移动时，屏幕上对应的指针不跟随移动。一般情况下为大幅度移动鼠标时，光标能正常移动，但小幅度移动鼠标时，光标多半不能移动。鼠标大幅度移动时工作正常，而小幅度移动时工作不正常，说明鼠标安装正常，电路工作也正常，故障原因是橡皮小球不能有效地带动光栅盘转动。这是橡胶小球、左右轴、前后轴及支撑轮太脏，引起转动不灵活所致。这是鼠标最易发生的故障。
2、 在某个方向上失灵
    鼠标只在一个方向上移动，而另一个方向不起作用，说明有一个方向上的滚轴没有转动，或相应的一组发光二极管与光敏三极管至少有一个损坏。
3、 按键不起作用
    按键不起作用，一般为微动开关损坏。在鼠标故障中，微动开关的损坏率是比较高的，仅次于鼠标移动不灵活故障，特别是左按键下面的微动开关由于使用频繁，很容易损坏。
4、 计算机不认鼠标
    计算机不认鼠标是指鼠标的所有操作均不起作用。计算机不认鼠标的原因很多，有可能是软件的原因，也可能是硬件的原因。软件原因包括计算机有病毒、没有正确安装鼠标驱动程序、应用软件与鼠标驱动程序发生冲突等多种情况。 [来源：http://think58.com]

目 录
第一章   引言………………………………………………………………………1
第二章    鼠标上盖设计……………………………………………………2
2.1  鼠标上盖造型设计………………………………………………………2

2.1.1 创建鼠标基体…………………………………………………………………3
2.1.2 创建鼠标基体顶面的剖面圆顶面……………………………………………4
2.1.3 创建鼠标基体的拔模特征和主要圆角特征…………………………………5
2.1.4 创建鼠标的三个按键凹槽……………………………………………………6
2.1.5 将抽成薄壳……………………………………………………………………7
2.1.6 分割鼠标按键部分……………………………………………………………8 [资料来源：THINK58.com]

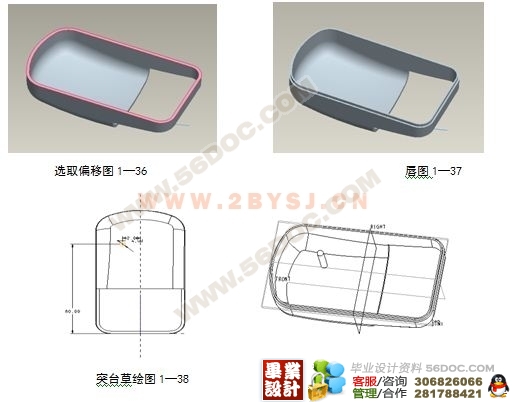

2.1.7 创建鼠标上下盖结合处的唇特征……………………………………………10
(毕业设计)
2.1.8 创建用于连接的突台…………………………………………………………11
2.1.9 保存零件模型…………………………………………………………………14
2.2   创建鼠标三键模型………………………………………………14
2.2.1 打开鼠标按键部分模型（左键）………………………………………14
2.2.2 分割按键部分…………………………………………………………………14 [版权所有：http://think58.com]
2.2.3 创建偏移特征…………………………………………………………………14
2.2.4 鼠标的右键、中键创建………………………………………………………15
第三章    总结……………………………………………………………………15
参考文献…………………………………………………………………………………16

此次设计的鼠标（上盖）主要是三键光电式鼠标，如何设计3键鼠标，首先创建鼠标上盖和鼠标左、中、右三个按键，最后在Pro/ENGINEER Wildfire 的装配模块中完成鼠标上盖和三个按键的装配。主要是鼠标上盖及三个按键的造型方法。在比例中，将用到多种复杂的造型方法，重点是将在主体造型过程中用到变截面扫描特征、剖面圆顶及唇特征等高级特征。
Pro/Engineer的功能包括参数化功能定义、实体零件及组装造型，三维上色实体等（三维造型还可移动，放大或缩小和旋转）。
Pro/Engineer是一个功能定义系统，即造型是通过各种不同的设计专用功能来实现，其中包括：筋（Ribs）、槽（Slots）、倒角（Chamfers）和抽空（Shells）等
采用Pro/Engineer建立形体，更自然，更直观，无需采用复杂的几何设计方式。可任意建立形体上的尺寸和功能之间的关系，任何一个参数改变，其也相关的特征也会自动修正。这种功能使得修改更为方便和可令设计优化更趋完美。
Pro/Engineer能够交互地建立 和修改特征。通过鼠标点击和拖动，就能够快速地建立和修改倒圆角、加料和减料。通过点击和拖动特征剖面、直接在屏幕上编辑尺寸值，就可以做出改变。
