基于DSP控制的无刷直流电动机的设计(新品)

摘要
无刷直流电动机既具备交流电动机结构简单、工作可靠、维护方便、寿命长等优点，也具备普通直流电动机运行效率高、转矩大、调速方便、动态性能快等优点，同时克服了普通直流电动机机械换向所引起的电火花干扰，维护难等诸多缺点，它综合了直流电动机和交流电动机的优点，是新一代电气传动的发展方向之一。本文从无刷直流电动机的结构出发，为了详细说明其工作原理，利用三相无刷直流电动机为例，来分析它的转动过程。然后介绍直流无刷电动机的运行特性和传递函数。最后论述三相PWM整流电路及控制方法和星形联结全桥驱动原理。论文选用TMS320LF2407作为电机的控制芯片,根据无刷直流电机的特点和DSP芯片的功能，分别提出了基于DSP技术的有位置传感器和无位置传感器控制方案。然后针对所设计的控制方案对控制系统硬件设计作了详细论述。着重论述了DSP的外围硬件、驱动及逆变单元和转子位置检测单元这几个主要模块的电路设计。

关键词：无刷直流电动机；数学信号处理器(DSP)；检测

The Design of the Control of Brushless DC Motor
Based on DSP
Abstract
Brushless DC Motor AC motor with both the simple structure, reliable operation, easy maintenance, long life, etc, are also common DC motor to run with high efficiency, large torque, speed convenient, and fast dynamic performance advantages while overcoming the common DC motor mechanical commutation spark caused by interference, maintenance is difficult, and many other shortcomings, which combines the DC motor and AC motor has the merit of a new generation of direction of development of electric driveIn this paper, the structure of brushless DC motor starting, in order to detail its working principle, the use of three-phase brushless DC motor, for example, to analyze the process of its rotationThen describes the performance characteristics of brushless DC motor and transfer functionIt discusses the three-phase PWM rectifier circuit and control method and star-connected full-bridge driving principleIn this paper,the DSP-TMS320LF2407 is chosen as control chip of the Motor According to the characteristic of BLDCM and the function of the chip, sensored and senseless control solutions which are based on DSP technology are presented respectively Then, the hardware design of the system according to the preceding solutions are discussed in detailed For the hardware part, after a dissertation on the whole design, the design of several chief circuits such as peripheral circuit of DSP, the unit of driver，the unit of position signal detecting is expounded

[资料来源：http://think58.com]

Key Words: Brushless DC motor; mathematical signal processor (DSP); detection

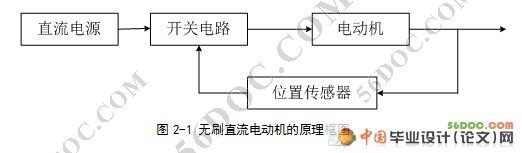

无刷直流电动机的工作原理
普通直流电动机的电枢在转子上，而定子产生固定不动的磁场。为了使直流电动机旋转，需要通过换向器和电刷不断地改变电枢绕组中电流的方向，使两个磁场的方向始终保持相互垂直，从而产生恒定的转矩驱动电动机不断旋转。

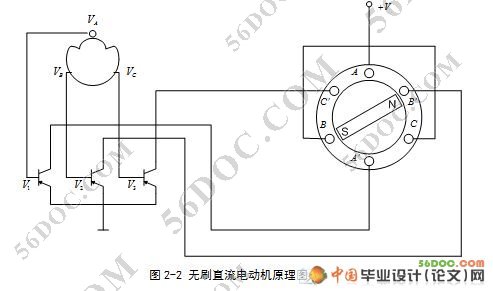

无刷直流电动机为了去掉电刷，将电枢放到定子上去，而转子做成永磁体，这样的结构正好与普通直流电动机相反。然而即使这样改变还不够，因为定子上的电枢通入直流电以后，只能产生不变的磁场，电动机依然转不起来。为了使电动机的转子转起来，必须使定子电枢各相绕组不断的换相通电，这样才能使定子磁场随着转子的位置不断的变化，使定子磁场与转子永磁磁场始终保持90 左右的空间角，产生转距推动转子旋转。

    本设计中的控制芯片采用美国德克萨斯仪器公司（TI）出厂的TMS320LF2407A的DSP芯片，它采用了高性能CMOS制造技术。DSP具有低功率和高速度的特点，工作电压33v，单指令周期最短为25ns。最高运算速度可达40MIPS，四级指令执行流水线。低功率有利于电池供电的应用场合，而高速度非常适用于对电动机实时监控。

[来源：http://think58.com]

  [来源：http://www.think58.com]

[资料来源：THINK58.com]
目 录   24000字
摘要 Ⅲ
Abstrac Ⅳ
第1章 绪论- 1 -
11课题研究的背景和意义- 1 -
12无刷直流电动机控制系统研究现状- 2 -
13 DSP芯片- 4 -
第2章 无刷直流电动机- 5 -
21 无刷直流电动机的结构- 5 -
22 无刷直流电动机的工作原理- 5 -
23 直流无刷电动机运行特性和传递函数- 8 -
24 三相无刷直流电动机星形联结全桥驱动原理- 11 -
241 IGBT简介- 11 -
242 三相PWM整流电路及控制方法- 12 -
243 星形联结全桥驱动原理- 16 -
第 3章 DSP芯片的特点和选择- 21 -
31 DSP芯片的特点- 21 -
32 DSP芯片的选择- 21 -
33 TMS320LF2407A DSP芯片的简介及特点- 24 -
第4章 三相无刷直流电动机的DSP控制- 28 -
41 直流无刷电动机控制硬件设计- 28 -

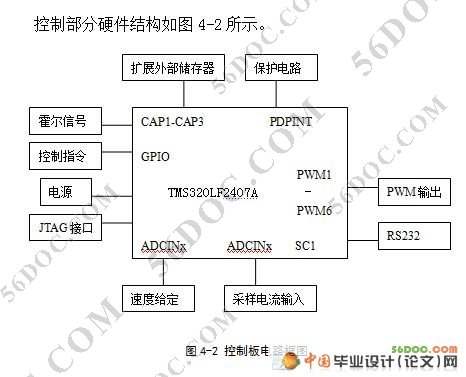

          441 控制部分硬件设计 - 28 -
42 霍尔传感器- 29 -
43 三相无刷直流电动机的DSP控制策略- 32 -
44 全控型功率驱动电路- 32 -
441 驱动集成电路IR2136- 34 -
45 检测电路  - 36 -
451电流的检测和计算  - 36 - [来源：http://think58.com]
452位置检测和速度计算 - 38 -
453 功率驱动保护电路   - 42 -
454 电源电路  - 43 -
第5章 无刷直流电动机的DSP控制编程 -44 -
51 DSP程序的编写及调试原理 - 44 -
52 系统软件总体结构及设计- 45 -
521 主程序模块- 45 -
522 中断服务程序模块   - 46 -
53 控制算法的实现  - 51 -
531 电机的转速- 51 -
结论 - 52 -
参考文献- 53 -
致谢- 54 -

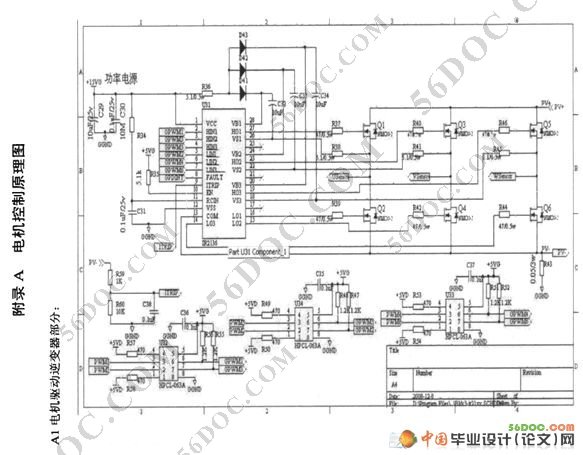

附录A- 55 -

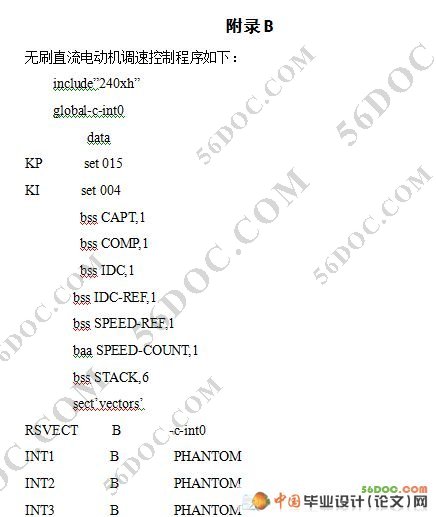

附录B- 59 - [资料来源：http://www.THINK58.com]
