超声波测厚仪的设计

超声波测厚仪的设计(论文12000字)
摘要：目前市场上测厚仪多数采用超声波测厚，本设计以超声波为应用背景，介绍了一种基于单片机的超声波测厚仪。
本论文的设计选用89C51作为主控制器，通过超声波测厚模块对信息进行采集，然后采用单片机计算收发时间从而计算出被测物体的厚度，并通过蓝牙将数据传递到手机app上显示，最终实现了一种价格低廉，精度适中的超声波测厚系统。
关键词：单片机89C51、超声波测厚、LCD1602、蓝牙

Design of Ultrasonic Thickness Gauge
Abstract：At present, most of the thickness gauge on the market using ultrasonic thickness measurement, the design of ultrasonic applications for the background, introduced a single-chip ultrasonic thickness measurement.
The design of this paper uses 89C51 as the main controller, through the ultrasonic thickness measurement module to collect information, and then use the microcontroller to calculate the transceiver time to calculate the thickness of the measured object, and through the Bluetooth data to the mobile app display, the final A low-cost, precision-accurate ultrasonic thickness measurement system.

[版权所有：http://think58.com]

Key word: Single chip microcomputer 89C51, Ultrasonic Thickness, LCD1602,Bluetooth


[资料来源：http://www.THINK58.com]

目  录
1绪论    3
    1.1研究背景    3
    1.2研究目的    4
    1.3研究意义    4
    1.4 本章小结    5
2系统分析和系统总体设计    5
    2.1超声波测厚系统的指标要求    5
    2.2系统组成及工作原理    6

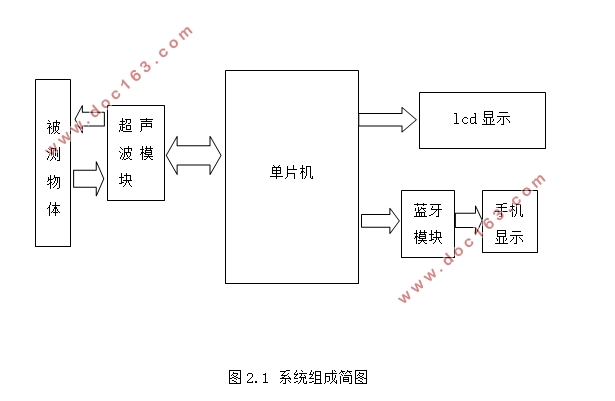

        2.2.1系统组成    6
        2.2.2超声波测厚原理    6

        2.2.3非接触式测厚的实现    8
        2.2.4蓝牙模块的工作原理    9
    2.3 本章小结    10
3系统硬件选择和介绍    10
    3.1 89C51单片机    10
    3.2超声波探头HC-SR04的结构    10
    3.3液晶显示LCD1602    11
    3.4蓝牙模块BT-06    12
4系统硬件设计    13
    4.1单片机89C51最小系统设计    13

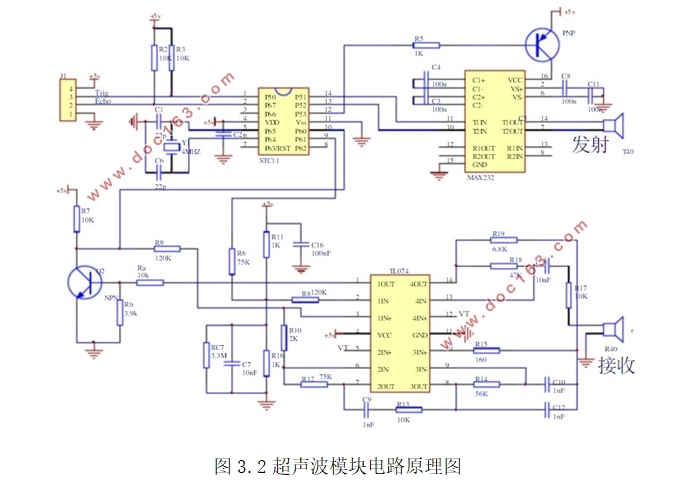

    4.2超声波测厚模块电路设计    14
    4.3显示模块    14
    4.4蓝牙模块    15
    4.5其它外围模块    16
    4.6 本章小结    16
5系统的软件设计    17

[资料来源：http://think58.com]

    5.1超声波发射接收模块程序设计    17
    5.2蓝牙发送数据设计    18
    5.3 LCD显示模块设计    19
    5.4蓝牙app的设计    20
    5.5 本章小结    20
6系统调试和结果分析    21
    6.1各模块调试原则    21
        6.1.1超声波测厚模块调试    21
        6.1.2 LCD显示模块    21
        6.1.3 蓝牙模块的调试    21
    6.2误差分析    22
    6.3 实验及系统误差矫正    22
    6.4成果展示    23
    6.5本章小结    23
7总结    24
参考文献    25
致谢    26
