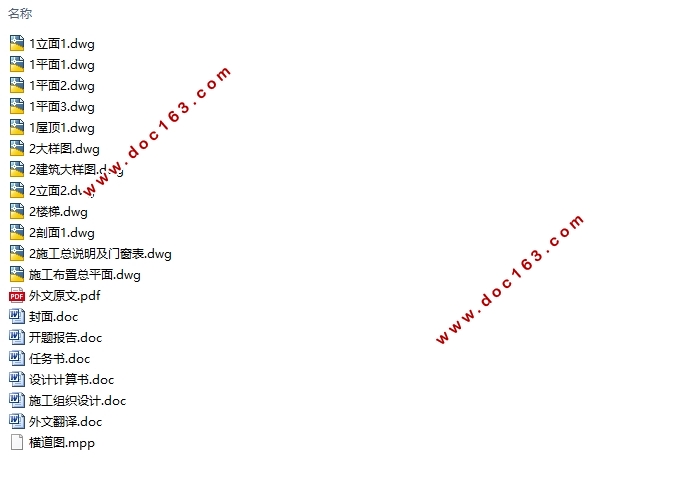

五层4500平米扬州某集团分公司职工宿舍公寓楼设计(含建筑图,施工组织)(任务书,开题报告,外文翻译,设计计算书11000字,施工组织15000字,天正CAD建筑图12张,横道图)
摘要
本毕业设计题目是江苏省扬州市某集团扬州分公司职工公寓楼设计,结构体系为五层钢筋混凝土框架结构,层高均为3.3 m,建筑面积为4500平方米。
本设计选取了④轴框架进行计算,计算书内容主要包括:构件尺寸的初步确定、框架的计算简图、荷载计算、框架在水平及竖向荷载作用下的内力分析、内力组合、梁柱截面设计、板设计、楼梯设计及基础设计。其中地震作用采用底部剪力法确定,水平荷载作用下的内力采用D值法计算,竖向荷载作用下的内力采用迭代法计算。内力组合考虑无地震作用效应组合和有地震作用效应组合两种情况。由于此框架属于三级框架,所以没有进行节点抗震设计,但是在梁柱截面设计时采用了“强柱弱梁”的设计原则。楼梯采用板式楼梯。基础采用柱下独立基础。
在设计过程中采用电算对手算结果进行校核,及时发现设计中的错误以及与电算不同的部分,找出原因。
 关键词:框架结构,内力组合,截面设计,柱下独立基础

Abstract
The theme of this graduation design is an office electronics factory in Taizhou city,the structure system is a four stories reinforced concrete framework,  the height of all floor is  3.6m,the total building area is2733 sq.m.

[资料来源:www.THINK58.com]


This design choose axis ④ frame calculate to load to go on,The content calculation include: defining magnitude of frame members and calculated sketch of frame, counting loads, calculating internal force of section underlying horizontal and vertical loads, combining internal force, designing section of beams and columns and plate and staircase, and design of the foundation. Horizontal earthquake load is calculated by equivalent base shear method, internal force is calculated underlying horizontal loads by D value method,internal force is calculated underlying vertical loads by iterative method. Earthquake is and not is considered in Combination of internal force. For this frame belonging to third class frame, not counting intersection of beams and columns, but this design obeys the design philosophy of “strong column and weak beam”. Staircase is plate-type. The foundation is independent foundation under column.
Hand computation is checked by computer in the course of counting, aiming to finding

[资料来源:http://THINK58.com]


error and analyzing reason.
Key words:Frame structure,Combination of internal force, Section design,Independent foundation under column

根据建筑方案图,本工程结构为三跨五层钢筋混凝土规则框架,建筑面积约4350m2,结构平面布置图、东立面图及剖面图分别见图1-1、1-2、1-3,其它条件如下:
1.1气象资料
(1)基本风压值:W0 = 0.4 kN/m2
(2)基本雪压值:S0 = 0.35kN/m2
1.2水文地质资料
场地条件:本项目场地位于江苏省扬州市,根据《建筑抗震设计规范》(GB50011-2010),扬州市抗震设防烈度为7度,设计基本地震加速度值应为0.15g,设计地震分组为第一组,特征周期为0.35s。工程场地Ⅱ类,按“建筑工程抗震设防分类标准”,本工程为丙类建筑。拟建场地地表平整,建筑场地天然地面绝对标高15M。天然地面下厚0.80M左右为人工杂填土;其下为1.5M粉质粘土;然后为粉砂,厚7~10M。地下水位位于地表下0.75M,无侵蚀性。
土层    压缩指标ES(MPa)    承载力特征值fak(kPa)
            桩周土的摩擦力特征值

[来源:http://think58.com]


人工杂填土    1.8    65    /
粉质粘土    5.8    220    50
粉砂    11.5    256    87
抗震设防烈度:七度。(假定场地覆盖层厚度大于9 m,小于80 m。)
1.3荷载资料
(1)公寓楼楼面活载,查《建筑结构荷载规范》(GB 50009–2001),确定楼面,楼梯及走廊活载标准值为2 kN/m2
(2)不上人屋面:活载标准值为0.5kN/m2;
(3)屋面构造:35厚490×490的C30预制钢筋混凝土架空板、防水层、20厚1:3水泥砂浆找平层,现浇钢筋混凝土屋面板、12厚纸筋石灰粉平顶;
(4)楼面构造:水泥楼面:10厚1:2水泥砂浆面层压实抹光、15厚1:3水泥砂浆找平层、现浇钢筋混凝土楼面板、12厚纸筋石灰粉平顶;
(5)围护墙:围护墙采用200厚非承重空心砖(190×190×90,容重3.6 kN/m2),M5混合砂浆砌筑,双面粉刷 (容重3.6 kN/m2) ,每开间采用3300×2100(b×h)通长塑钢窗。

  [资料来源:http://www.THINK58.com]

五层4500平米扬州市某集团扬州分公司职工公寓楼设计(含建筑图,施工组织)
五层4500平米扬州市某集团扬州分公司职工公寓楼设计(含建筑图,施工组织)
五层4500平米扬州市某集团扬州分公司职工公寓楼设计(含建筑图,施工组织)
五层4500平米扬州市某集团扬州分公司职工公寓楼设计(含建筑图,施工组织)

[资料来源:www.THINK58.com]


五层4500平米扬州市某集团扬州分公司职工公寓楼设计(含建筑图,施工组织)
