五层4846平米某建设管理综合楼设计(含建筑结构图,施工组织)

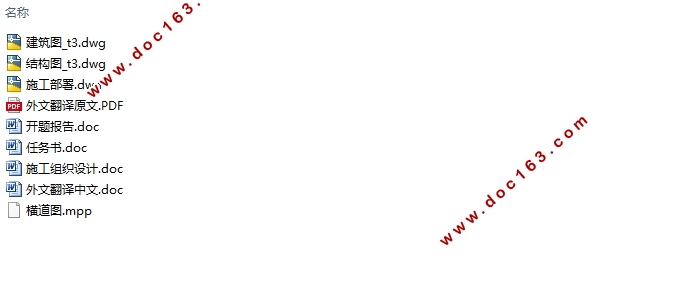

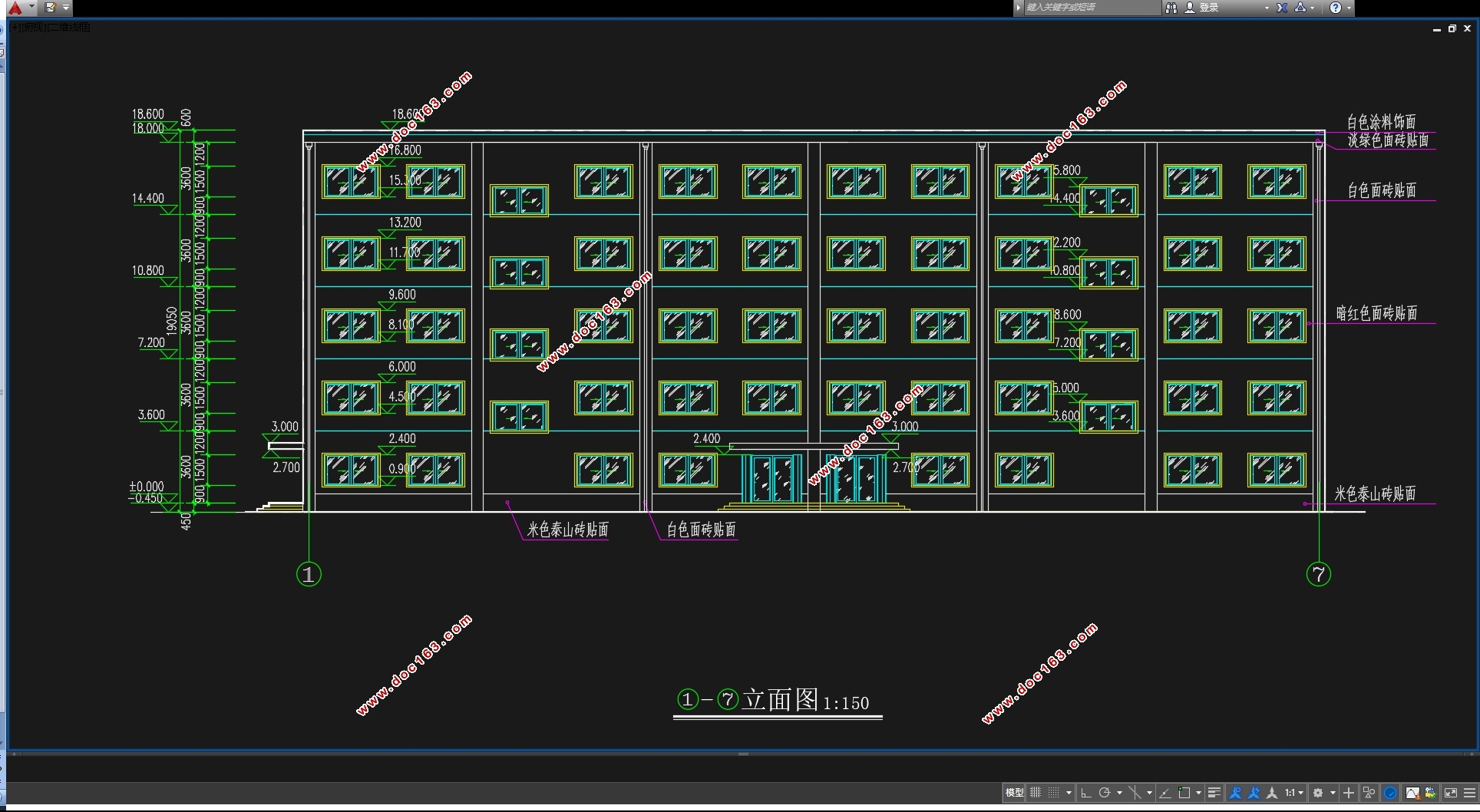

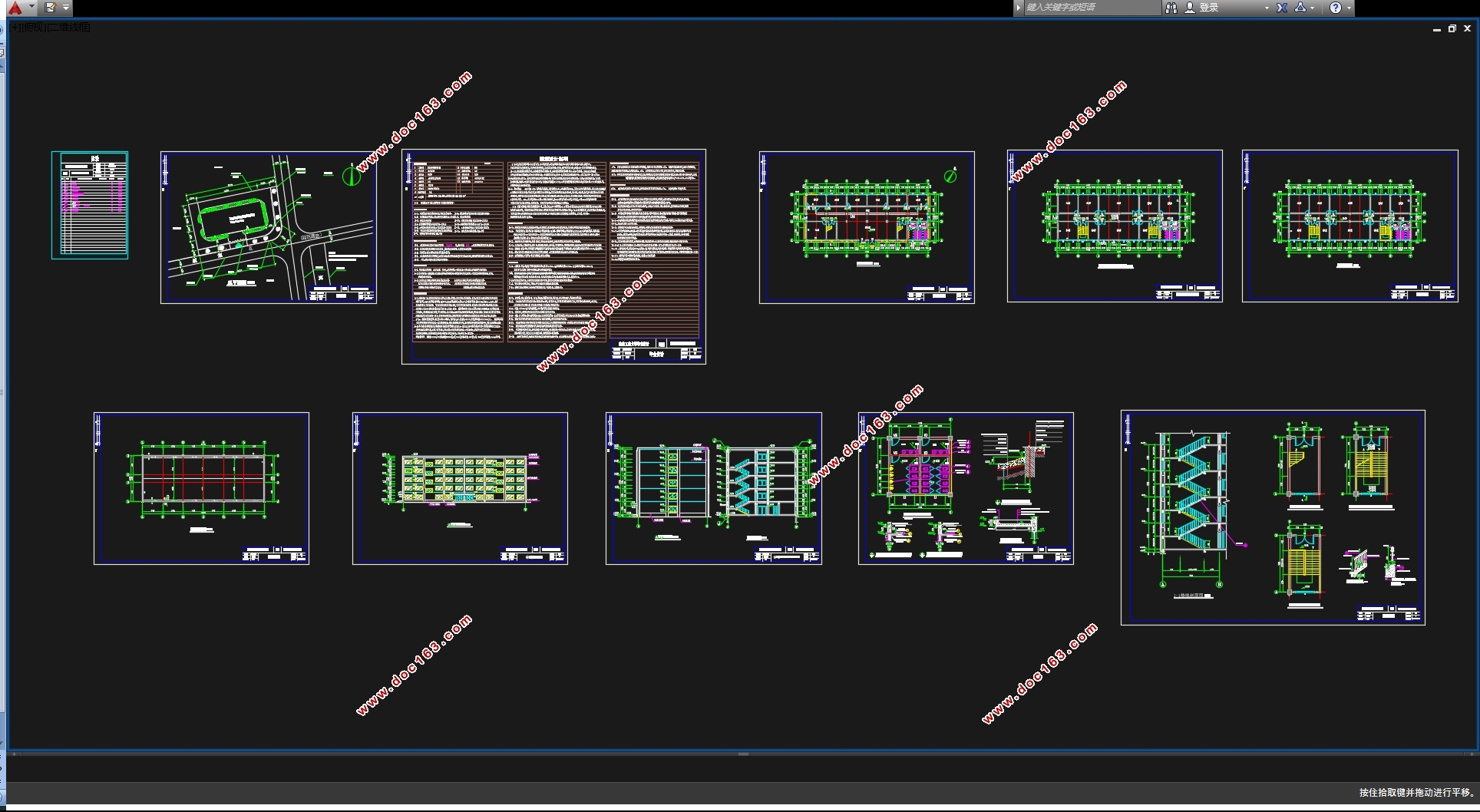

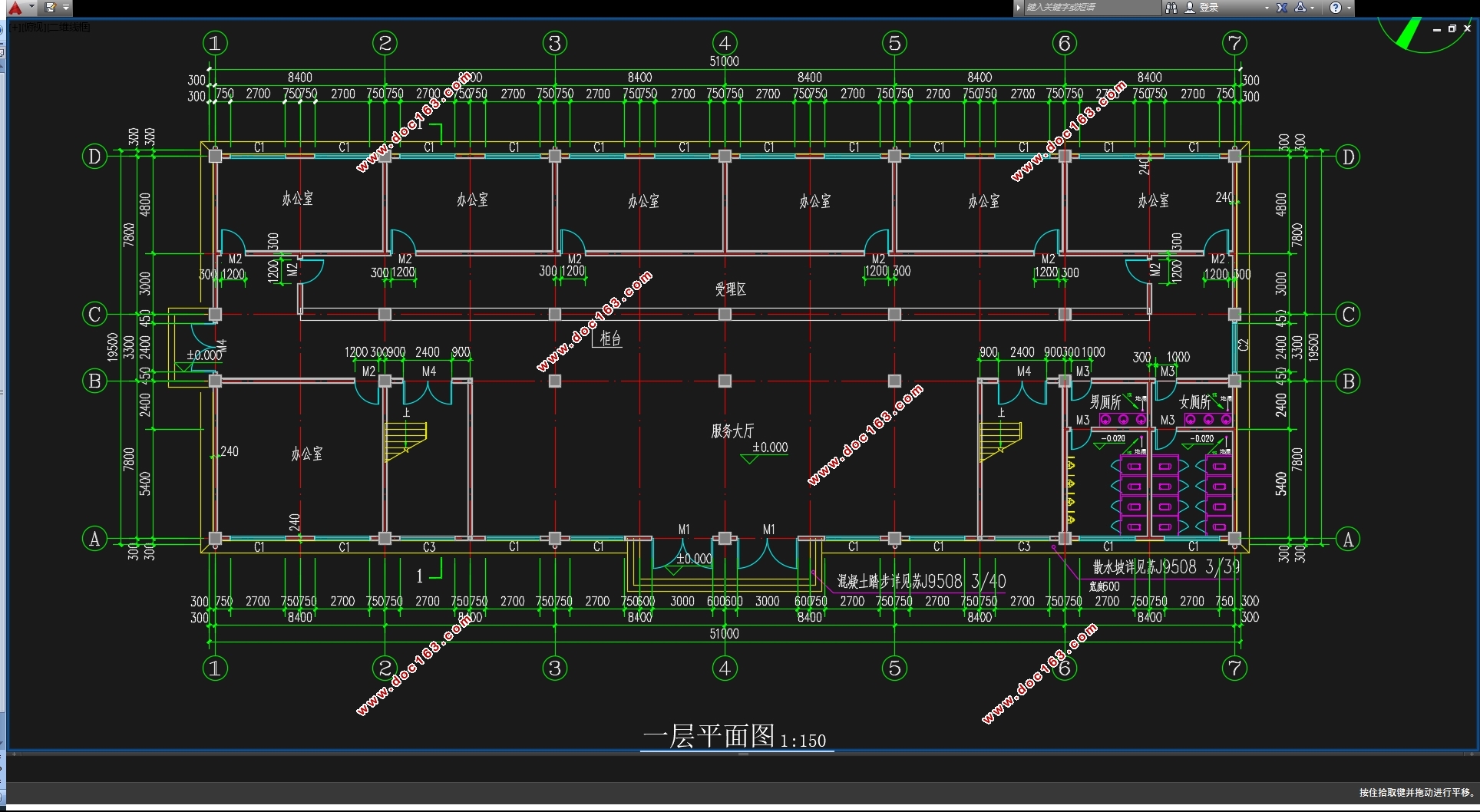

五层4846平米某建设管理综合楼设计(含建筑结构图,施工组织)(任务书,开题报告,外文翻译,施工组织设计26000字,CAD建筑图9张,CAD结构图8张,横道图)
1.1.1项目概况
1）    工程名称：某建设管理综合楼
2）    建设地点：江苏省南京市
3）    建设单位：大型建筑工程公司
4）    建筑面积：4846m2
5）    用地面积：969m2
6）    容积率：5.01
7）    建筑层数及高度：本建筑有五层，其建筑高度为18.6m，1~6层的层高均为3.6m，女儿墙高0.6m。
8）    垂直交通：有两座楼梯。
9）    抗震设防烈度：七度
10）    合理使用年限：50年
11）    建筑结构安全等级：二级
12）    防火设计的建筑分类：一类
13）    结构抗震设防类别：乙类
14）    建筑耐火等级：一级

[版权所有：http://think58.com]

15）    工程结构概况：该建筑结构为五层钢筋混凝土规则框架结构，楼、屋面屋盖均为现浇钢筋混凝土屋盖。
16）    设计标高：本工程的±0.000相当于绝对标高的11.000m。
1.1.2设计概况
建筑设计概况
1）    墙体：±0.000m以下采用240（200）厚加气混凝土砖块，Mb10水泥砂浆砌筑，轻质GRC保温板；±0.000m以上外墙采用240（200）加气混凝土砖块，Mb7.5水泥砂浆砌筑，轻质GRC保温板，内墙采用240厚50号加气砼砌块，不小于Mb5混合砂浆砌筑。
2）    外墙：基层为10厚1：3水泥砂浆粉刷，界面刷剂面处理剂，面层涂刷高级外墙涂料。根据业主询标情况，外墙砂浆内可能将掺入聚丙单丝纤维，以有利于外墙粉刷抗裂缝。
3）    屋面为双层防水保温隔热上人屋面：防水卷材采用APP防水卷材；保温隔热材料采用挤塑保温板；20厚1:2水泥砂浆结构找坡：高层建筑采用陶粒砼找坡，地库采用膨胀珍珠岩找坡；刚性屋面防水采用40厚C20砼；屋面上铺釉面陶瓷地砖。
4）    门窗：采用彩铝门窗，5厚普通白片玻璃，卫生间配磨砂或压花玻璃。各单元装防盗门。楼梯间门为乙级防火门。沿天山路为中空玻璃。 [资料来源：THINK58.com]
5）    雨水管：雨水管采用UPVC管φ100，空调冷凝水管采用UPVCφ50，其中冷凝水管埋墙处理。
6）    内装修：地面：素土夯实，70厚道碴夯实，80厚C20砼，内配φ4@200双向随捣随光。墙面基层：一般内墙为20厚混合砂浆，东北西面外墙内侧为JS保温砂浆粉刷；平顶为刮腻子打光顶；楼梯间墙面为1：2水泥砂浆粉刷。楼地面面层：卫生间为20厚1：2水泥砂浆面层；其它部位为30或40厚的石屑砼面层。精装修另定。
结构设计概况
1）    本工程抗震设防烈度为7度，抗震重要性类别为乙类，框架抗震等级为三级。

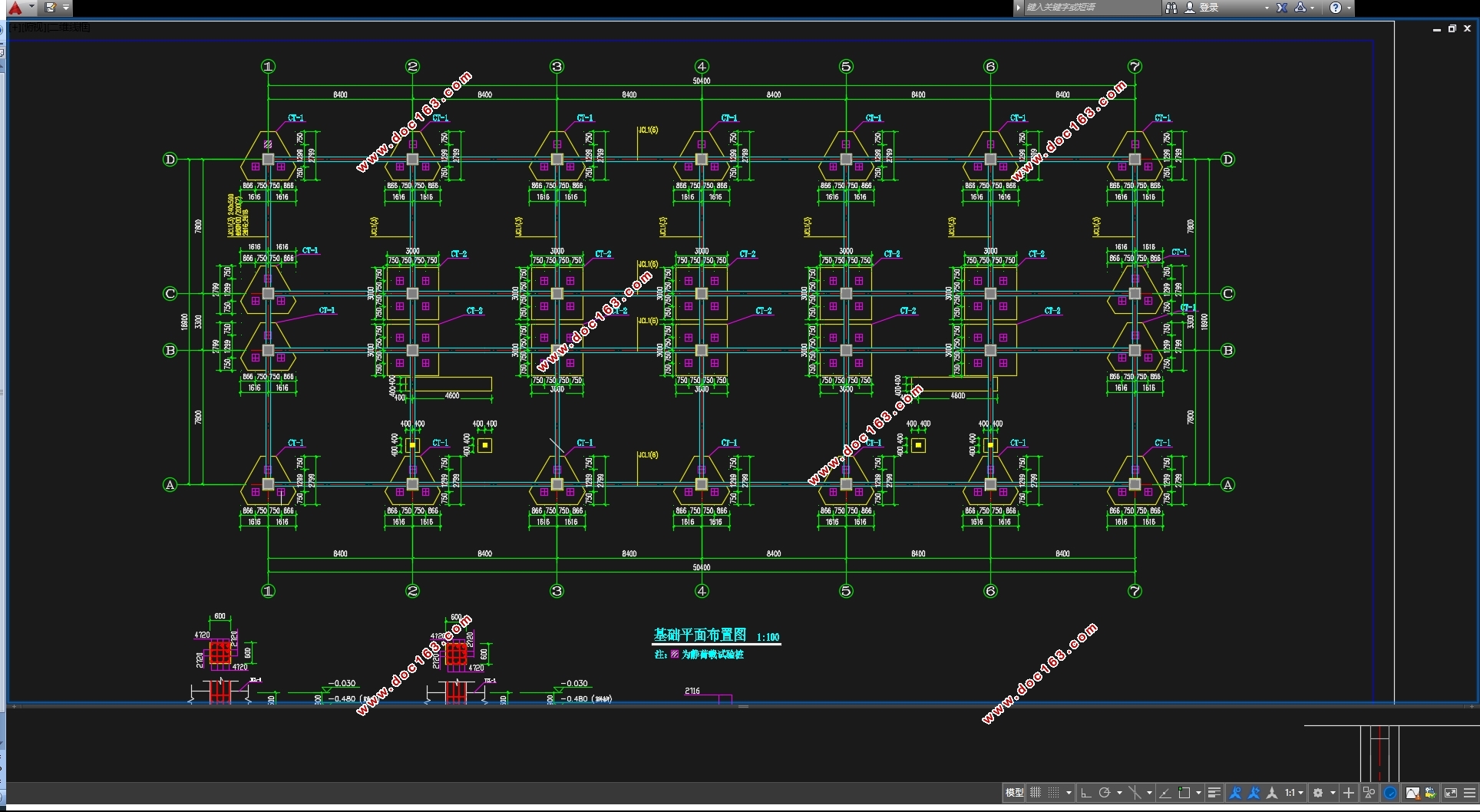

2）    本工程多层框架结构的基础采用桩基基础形式，桩基采用成空预制桩，桩端持力层为粉砂层。主体结构为框架结构；基础埋深约为地下10m。
3）    混凝土强度等级：基础垫层C10；成孔预制桩管桩为C30。多层建筑：地下室底板及外墙壁为C30；基础底板至三层面为C30；三层面以上为C30。地下结构砼的抗渗等级均为0.6MPa。
4）    钢材采用普通热轧Ⅰ、Ⅱ级钢筋，分别按设计抗震等级要求来布置框架钢筋接头。
  [来源：http://think58.com]

目录

[资料来源：http://think58.com]

第一章 工程概况    1
1.1工程概况    1
1.1.1项目概况    1
1.1.2设计概况    1
1.2环境特征和地质状况    2
1.2.1气温气候    2
1.2.2 地质情况    2
第二章 施工方案及施工方法    4
2.1组织部署    4
2.2施工协调管理    4
2.3质量及工期目标    4
2.3.1质量目标    4
2.3.2工期目标    5
2.4先进工艺及新技术措施    5
第三章  施工方案及施工方法    6
3.1  施工测量方案    6
3.1.1．建筑物轴线和高程的控制：    6
3.1.2  基础及主体工程施工测量    6
3.2  基础工程    6
3.2.1  基础施工顺序：    6
3.2.2  施工要点及方法：    6
3.3 主体工程    7 [来源：http://www.think58.com]
3.3.1 钢筋工程：    7
3.3.2 混凝土工程    9
3.3.3 模板工程    9
3.3.4砌体工程    10
3.4 脚手架工程    12
3.4.1主楼脚手架工程    12
3.4.2 多层框架外脚手架    12
3.4.3 脚手架搭设要求    12
3.4.4 搭设质量的检查验收    13
3.5楼地面工程    13
3.6 防水工程    13
3.6.1 卫生间防水工程：    14
3.6.2 屋面防水工程：    14
3.7 门窗工程    14
3.8 装饰工程    15
3.8.1硬木木骨架吊顶施工    15
3.8.2  瓷砖、面砖拉贴工法    15
第四章  施工进度计划    19
4.1 施工进度计划    19
4.2 施工进度计划保证措施    19
4.2.1进度计划管理方面的保证措施    19
4.2.2 在资金上的保证措施    19 [来源：http://think58.com]
4.2.3 杜绝返工的保证措施    19
4.2.4 组织协调的保证措施    20
4.2.5劳动力的保证措施    20
4.2.6 管理方面的保证措施    20
4.2.7 材料供应保证措施    20
4.2.8 水电供应的保证措施    20
4.2.9 技术保证措施    20
第五章  资源需求计划    21
5.1  劳动力需求计划    21
5.2 主要机械设备供应计划    22
5.3 主要周转性材料配备计划    23
第六章 施工准备工作计划    24
6.1 施工现场准备工作计划    24
6.2物资准备工作计划    24
6.3 施工技术准备工作计划    25
6.3.1 施工技术    25
施工技术是确保本工程顺利实施、实现工程施工目标的最关键基础。主要包括以下    25
6.3.2施工设计及施工方案准备    25
6.4 劳动力和组织准备    26

[资料来源：http://think58.com]

第七章 施工现场总平面布置图    28
7.1施工工期目标    28
7.2施工顺序与流水段的划分    28
7.3施工协调    29
7.3.1工种、专业间、分包单位间的协调    29
7.3.2与周边环境的协调    30
7.4 施工平面布置    31
7.4.1施工平面布置的原则    31
7.4.2 施工道路的布置    32
7.4.3  临时围墙的布置    32
7.4.4临时给排水及临时消防的布置    32
7.4.5施工机械的布置    33
7.4.6施工现场生产区的布置    35
7.4.7临时生活区的布置    35
7.4.8 临时供配电的设计与布置    36

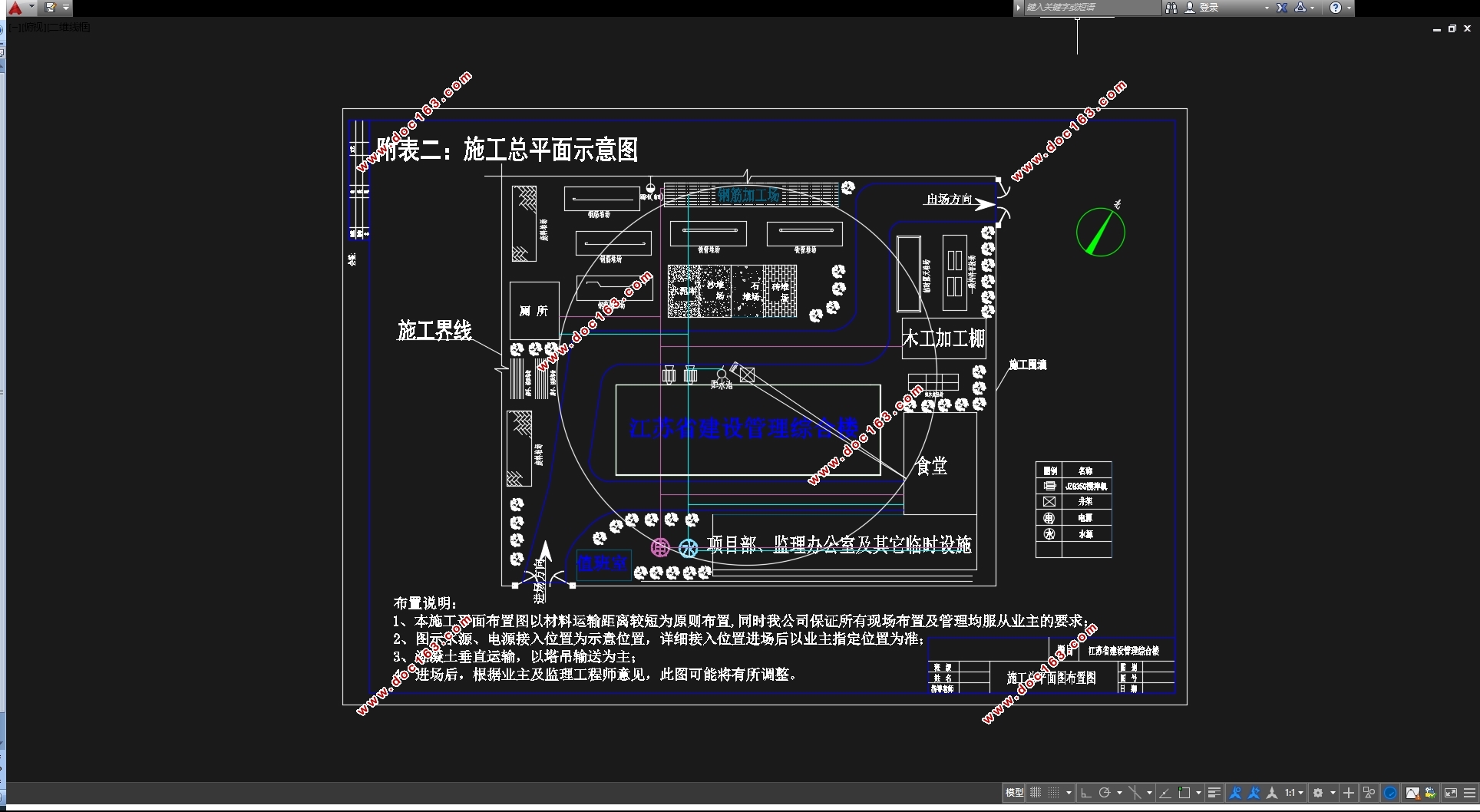

7.4.9 施工总平面示意图（详见附图（二））    37
第八章  施工文明措施    38
8.1创建文明工地组织体系    38
8.2 施工现场管理    38
8.3 现场机械文明管理    39 [资料来源：http://THINK58.com]
8.4 食堂、办公室、宿舍管理    39
8.5 现场防止环境污染措施：    39
8.5.1 防止大气污染措施：    39
8.5.2防止水污染的措施：    39
8.5.3 防止噪声污染的措施：    40
8.6保卫、卫生措施：    40
8.7 建立良好文明氛围    41
8.8 建立文明施工检查评比制度    41
8.9 按文明工地要求施工    42 [资料来源：http://www.THINK58.com]
